Скелет свободной верхней конечности





Скелет свободной верхней конечности (skeleton membri superioris liberi) состоит из плечевой кости, двух костей предплечья и костей кисти.

Плечевая кость

Плечевая кость, humerus, является длинным рычагом движения и разви­вается как типичная длинная трубчатая кость. Соответственно этой функции и развитию она состоит из диафиза, метафизов, эпифизов и апофизов. Верхний конец снабжен шарообразной суставной головкой, caput humeri(проксимальный эпифиз), которая сочленяется с суставной впадиной лопатки. Головка отделяется от остальной кости узкой канавкой, называемой анато­мической шейкой, collum anatomicum.Тотчас за анатомической шейкой находятся два мышечных бугорка (апофизы), из которых больший, tuberculum majus,лежит латерально, а другой, меньший, tuberculum minus,немного кпереди от него. От бугорков книзу идут костные гребни (для прикрепления мышц): от большого бугорка — crista tuberculi majoris, а от малого — crista tuberculi minoris. Между обоими бугорками и гребнями проходит бороздка, sulcus intertubercularis, в которой помещается сухожилие длинной головки двуглавой мышцы. Лежащая тотчас ниже обоих бугорков часть плечевой кости на границе с диафизом называется хирургической шейкой — collum chirurgicum(место наиболее частых переломов плеча). Тело плечевой кости в верхней своей части имеет цилиндрическое очертание, внизу же ясно трехгранное. Почти посередине тела кости на его латеральной поверхности находится бугристость, к которой прикрепляется дельтовидная мышца, tuberositas deltoidea. Позади нее по задней поверхности тела кости от медиаль­ной стороны в латеральную проходит в виде пологой спирали плоская борозда лучевого нерва, sulcus nervi radialis, seu sulcus spiralis.

Расширенный и несколько загнутый кпереди нижний конец плечевой кости, condylus humeri,заканчивается по сторонам шероховатыми выступами — медиальным и латеральным надмы щелкам и, epicondylus medi-alis et laterdlis, лежащими на продолжении медиального и латерального краев кости и служащими для прикрепления мышц и связок (апофизы). Медиальный надмыщелок выражен сильнее, чем латеральный, и на своей задней стороне имеет борозду локтевого нерва, sulcus п. ulndris. Между надмыщелками помещается суставная поверхность для сочленения с костями предплечья (дистальный эпифиз). Она разделяется на две части: медиально лежит гак называемый блок, trochlea,имеющий вид поперечно расположенного валика с выемкой посередине; он служит для сочленения слоктевой костью и охватывается ее вырезкой, incisura trochlearis; выше блока, как спереди, так и сзади, находится по ямке: спереди венечная ямка, fossa coronoidea, сзади ямка локтевого отростка, fossa olecrdni. Ямки эти так глубоки, что разделяющая их костная перегородка часто истончена до просвечивания, а иногда даже продырявлена. Латерально от блока поме­щается суставная поверхность в виде отрезка шара, головка мыщелка плече­вой кости, capitulum humeri,служащая для сочленения с лучевой костью. Спереди над capitulum находится маленькая лучевая ямка, fossa radialis.




Окостенение. К моменту рождения проксимальный эпифиз плеча еще состоит из хрящевой ткани, поэтому на рентгенограмме плечевого сустава новорожденного головка плеча почти не определяется.

В дальнейшем наблюдается последовательное появление трех точек: 1) в медиальной части головки плеча (0 — 1 год) (это костное ядро может быть и у новорожденного); 2) в большом бугорке и латеральной части головки (2 — 3 года); 3) в tuberculum minus (3 — 4 года). Указанные ядра сливаются в единую головку плечевой кости (caput humeri) в возрасте 4 — 6 лет, а синостоз всего проксимального эпифиза с диафизом наступает только на 20 —23-м году жизни. Поэтому на рентгенограммахплечевого сустава, принадлежащих детям и юношам, отмечаются соответственно указанным возрастам просветления на месте хряща, отделяющего друг от друга еще не слившиеся части проксимального конца плечевой кости. Эти просветле­ния, представляющие нормальные признаки возрастных изменений, не следует смешивать с трещинами или переломами плечевой кости. Окостенение ди-стального конца плечевой кости см. в описании окостенения костей предплечья.

Плечевой сустав

Плечевой сустав, articuldtio humeri, связывает плечевую кость, а через ее посредство всю свободную верхнюю конечность с поясом верхней конечности, в частности с лопаткой. Головка плечевой кости, участвующая в образовании сустава, имеет форму шара. Сочленяющаяся с ней суставная впадина лопатки представляет плоскую ямку. По окружности впадины находится хрящевая суставная губа, labrum glenoidale,которая увеличивает объем впадины без уменьшения подвижности, а также смягчает толчки и сотрясения при движе­нии головки. Суставная капсула плечевого сустава прикрепляется на лопатке к костному краю суставной впадины и, охватив плечевую головку, оканчивается на анатомической шейке. В качестве вспомогательной связки плечевого сустава существует несколько более плотный пучок волокон, идущий от основания клювовидного отростка и вплетающийся в капсулу сустава, lig. coracohumerale.В общем же плечевой сустав не имеет настоящих связок и укрепляется мышцами пояса верхней конечности. Это обстоятельство, с одной стороны, является положительным, так как способствует обширным движениям плечевого сустава, необходимым для функции руки как органа труда. С другой стороны, слабая фиксация в плечевом суставе является отрицательным моментом, будучи причиной частых вывихов его.

Синовиальная оболочка, выстилающая изнутри капсулу сустава, дает два внесуставных выпячивания. Первое из них, vagina synovidlis intertubercularis, окружает сухожилие длинной головки двуглавой мышцы, лежащее в sulcus intertubercularis; другое выпячивание, bmsa m. subscapuldris subtendinea, располо­жено под верхним отделом m. subscapularis.

Представляя типичное многоосное шаровидное сочленение, плечевой сус­тав отличается большой подвижностью. Движениясовершаются вокруг трех главных осей: фронтальной, сагиттальной и вертикальной. Существуют также круговые движения (циркумдукция). При движении вокруг фронтальной оси рука производит сгибание и разгибание. Вокруг сагиттальной оси совершаются отведение и приведение. Вокруг вертикальной оси происходит вращение конечности кнаружи (супинация) и внутрь (пронация). Сгибание руки и отве­дение ее возможны, как было указано выше, только до уровня плеч, так как дальнейшее движение тормозится натяжением суставной капсулы и упором верхнего конца плечевой кости в свод, образуемый акромионом лопатки и lig. coracoacromiale. Если движение руки продолжается выше горизонтали,



в

Рис. 43. Рентгенограмма плечевого сустава взрос­лого человека.

1 - ключица; 2 - суставная впа­дина лопатки; 3 — суставная щель плечевого сустава; 4 -клювовидный отросток; 5 — го­ловка плечевой кости; б — боль­шой бугорок;7 — суставная щель акромиально-ключичного сус­тава.


то тогда это движение совершается уже не в плечевом суставе, а вся конечность движется вместе с поясом верхней конечности, причем лопатка делает поворот со смещением нижнего угла кпереди и в латеральную сторону.

Человеческая рука обладает наибольшей свободой движения. Освобожде­ние руки было решающим шагом в процессе эволюции человека. Поэтому плечевое сочленение стало наиболее свободным суставом человеческого тела. В результате мы можем достать рукой до любой точки нашего тела и манипулировать кистями рук во всех направлениях, что важно при трудовых процессах.

На задней рентгенограмме плечевого сустава (см. рис. 43) видна cavitas glenoidalis, имеющая форму двояковыпуклой линзы с двумя контурами: меди­альным, соответствующим передней полуокружности cavitas glenoidalis, и лате­ральным, соответствующим задней полуокружности ее. В силу особенностей рентгеновской картины медиальный контур оказывается более толстым и рез­ким, вследствие чего создается впечатление полукольца, что является призна­ком нормы («симптом четкого полукольца»). В старости и при некоторых заболеваниях становится подчеркнутым и латеральный контур, и тогда нормальный «симптом полукольца» cavitas glenoidalis заменяется патологичес­ким «симптомом кольца».

Головка плечевой кости на задней рентгенограмме в своей нижнемеди­альной части наслаивается на cavitas glenoidalis. Контур ее в норме ровный, четкий, но тонкий. Между cavitas glenoidalis scapulae и caput humeri видна рентгеновская щель плечевого сустава. «Рентгеновская суставная щель» плече­вого сустава имеет вид изогнутого просветления, располагающегося между четкими контурами медиального (переднего) края cavitas glenoidalis и caput humeri. Чтобы определить вывих или подвывих плечевого сустава, очень важно знать нормальные соотношения между суставными поверхностями articulatio humeri. На рентгенограмме, сделанной в правильной задней проекции с вытянутой вдоль туловища конечностью, эти соотношения характеризуются тем, что нижнемедиальная часть головки наслаивается на cavitas glenoidalis и проецируется всегда выше нижней границы ее.

Плечевой сустав получает питанием rete articulare, образованной ветвями a. circumflexahumeri anterior, a. circumflexa humeri posterior, a. thoracoacromialis (из a. axillaris).


Венозный отток происходит в одноименные вены, впадающие в v. axillaris. Отток л и м ф ы — по глубоким лимфатическим сосудам — в nodi lymphatici axillares. Капсула сустава иннервируется из п. axillaris.

Кости предплечья

Кости предплечья относятся к длинным трубчатым костям. Их две: локтевая кость, ulna, лежащая медиально, и лучевая radius, располо­женная на латеральной стороне. Тела обеих костей имеют трехгранную форму с тремя поверхностями и тремя краями. Одна поверхность задняя, другая — передняя и третья у radii — латеральная, у ulna — медиальная. Из трех краев один острый. Он отделяет переднюю поверхность от задней и обращен в сто­рону соседней кости, ограничивая межкостное пространство, отчего его назы­вают mdrgo interossea. На передней поверхности тела находится сосудистое отверстие, foramen nutricium (diaphyseos), ведущее в соименный канал для сосу­дов. Кроме этих признаков, общих для обеих костей, имеется ряд особен­ностей для каждой кости в отдельности.

Локтевая кость

Локтевая кость, ulna. Верхний (проксимальный) утолщенный конец локтевой кости (эпифиз) разделяется на два отростка: задний, более толстый, локтевой отросток, olecranon,и передний, небольшой, венечный, processus coronoideus.Между этими двумя отростками нахо­дится блоковидная вырезка, incisura trochlearis, служащая для со­членения с блоком плечевой кости. На лучевой стороне венечного отростка помещается небольшая incisura radialis — место сочленения с головкой лучевой кости, а спереди под венечным отростком лежит бугристость, tuberositas ulnae, место прикрепления сухожилия m. brachialis. Нижний (дистальный) конец локтевой кости несет круглую, с плоской нижней поверхностью головку, caput ulnae(эпифиз), от которой с медиальной стороны от­ходит шиловидный отросток, processus styloi'deus(апофиз). Головка имеет по своей окружности суставную поверхность, circumferentia articularis, место сочленения с соседней лучевой костью.

Лучевая кость

Лучевая кость, radius. В противоположность локтевой имеет более утолщенный дистальный конец, чем проксимальный. Проксимальный конец образует округлую головку, caput radii(эпифиз), с плоским углублением для сочленения с capitulum humeri. Треть или половина окружности головки также занята суставной поверхностью, circumferentia articularis, причленяющейся к incisura radialis локтевой кости. Головка луча отде­ляется от остальной кости шейкой, collum radii,тотчас ниже которой с переднелоктевой стороны выделяется бугристость, tuberositas radii (апофиз), место прикрепления двуглавой мышцы плеча. Латеральный край дистального конца (эпифиза) продолжается в шиловидный отросток, processus styloideus(апофиз). Находящаяся на дистальном эпифизе суставная поверхность, fades articularis carpea, вогнута для сочленения с ладьевидной и полулунной костями запястья. На медиальном крае дистального конца луча имеется небольшая вырезка, incisura ulnaris, место сочленения с circum­ferentia articularis головки локтевой кости.

Окостенение. Дистальный отдел плечевой кости и проксималь­ные отделы костей предплечья развиваются за счет отдельных точек


Рис.44. Рентгенограмма локтевого сустава девочки 9 лет; боковая проек­ция.

1 — плечевая кость; 2 — локтевая кость; 3 — эпифиз локтевой кости; 4 — эпифизарный хрящ; 5 — лучевая кость; 6 — эпифиз лучевой кости; 7 — эпифизарный хрящ; 8 — суставная щель.

окостенения, возникающих в шести пунктах: в эпифизах (capitulum humeri — на 2-м году, caput radii — на 5 —6-м году, olecranon — на 8 — 11-м году, trochlea — на 9 — 10-м году) и апофизах (epicondylus medialis — на 6 —8-м году и lateralis — на 12 — 13-м году) (рис. 44). В trochlea и olecranon точки окостенения бы­вают множественными. Поэтому на рентгенограммеобласти локтевого сустава в детском и юношеском возрасте наблюдается большое число костных фрагментов, наличие ко­торых усложняет дифференциальную диагностику между нормой и пато­логией. В силу этого знание особенностей окостенения области локтевого сустава является обязательным. К 20 годам наступают синостозы. В случае неслияния костного ядра olecrani с локтевой костью может остаться у взрослого непостоянная кость, os sesamoideum cubiti, или patella cubiti. Окостенение дистальных концов костей предплечья см. с. 131.

Локтевой сустав

Локтевой сустав, articulatio cubiti. В локтевом суставе сочленяются три кости: дистальный конец плечевой кости и проксимальные концы локтевой и лучевой костей. Сочленяющиеся кости образуют три сустава, заключенные в одну капсулу (сложный сустав): плечелоктевой, art. hume-roulnaris,плечелучевой, art. humeroradialis,и проксимальный лучелоктевой, art. radioulnaris proximalis.Последний функционирует вместе с соименным дистальным сочленением, образуя комбинированный сустав.

Плечелоктевой суставпредставляет собой блоковидный сустав с винто­образным строением суставных поверхностей. Суставная поверхность со стороны плеча образуется блоком, trochlea; находящаяся на нем выемка (направляющая бороздка) располагается не перпендикулярно оси блока, а под некоторым углом к ней, вследствие чего получается винтовой ход. С блоком сочленяется incisura trochlearis локтевой кости, которая имеет гребешок, соответствующий таковой же выемке на блоке плечевой кости.

Плечелучевой суставобразуется сочленением capitulum humeri с ямкой на головке лучевой кости и является по форме шаровидным, но факти­чески движение в нем совершается только вокруг двух осей, возможным для локтевого сустава, так как он является лишь частью последнего и связан с локтевой костью, которая ограничивает его движения.

Проксимальный лучелоктевой суставсостоит из сочленяющихся между собой circumferentia articularis radii и incisura radialis ulnae и имеет цилиндри-

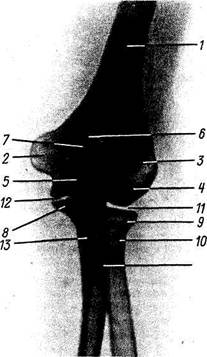

Рис.45. Рентгенограмма локтевого сустава женщины 25 лет; задняя проекция.

1 — диафиз плечевой кости; 2 — медиальный надмыще-лок; 3 — латеральный надмыщелок; 4 — eapitulum humeri; J-блок; 6 - локтевая ямка; 7 — локтевой отросток; § — венечный отросток локтевой кости; 9 — головка лу­чевой кости; 10 — шейка лучевой кости; //— плечелуче-вой сустав; 12 — плечелоктевой сустав; 13 - диафиз локтевой кости; 14 — бугристость лучевой кости.

14

ческую форму (вращательный сустав первого типа). Суставная капсула на плечевой кости охватывает сзади две трети локтевой ямки, спереди венечную и лучевую, оставляя свободными над-мыщелки. На ulna она прикрепляется по краю incisura trochlearis. На луче фиксируется по шейке, образуя спереди выпячивание синовиальной оболочки — recessus sacciformis. Спереди и сзади капсула свободна, с боков же имеются вспомогательные связки: lig. collateral ulnareсо стороны ulnae и lig. collate­rale radiateсо стороны луча, располо­женные по концам фронтальной оси и перпендикулярно ей. Lig. collaterale ulnare начинается от медиального надмыщелка плечевой кости и прикрепляется по всему

медиальному краю incisura trochlearis ulnae. Lig. collaterale radiale начинается от латерального надмыщелка плеча, двумя ножками охватывает спереди и сзади головку лучевой кости и прикрепляется у переднего и заднего края incisurae radialis ulnae. Промежуток между обеими ножками занят фиброзными волокнами, которые дугообразно огибают шейку и головку луча, не срастаясь с ними. Волокна эти носят название lig. annulare radii.Благо­даря такому положению кольцевидной связки, в горизонтальной плоскости, перпендикулярно вертикальной оси вращения, связка направляет движение луча вокруг этой оси и удерживает его без помехи для вращения.

Движенияв локтевом суставе двоякого рода. Во-первых, в нем совер­шаются сгибание и разгибание предплечья вокруг фронтальной оси; эти движения происходят в сочленении локтевой кости с блоком плечевой кости, причем движется и лучевая кость, скользя по eapitulum. Объем движения вокруг фронтальной оси равен 140°.

Второе движение состоит во вращении лучевой кости вокруг вертикаль­ной оси и происходит в плечелучевом суставе, а также в проксимальном и дистальном лучелоктевых суставах, которые, таким образом, представляют собой одно комбинированное вращательное сочленение. Так как с нижним концом луча связана кисть, то последняя следует при движении за лучевой костью. Движение, при котором вращающаяся лучевая кость перекрещивает под углом локтевую, а кисть поворачивается тыльной сторо­ной кпереди (при опущенной руке), называется пронацией, prondtio. Противоположное движение, при котором обе кости предплечья располагают­ся параллельно друг другу, а кисть повернута ладонью кпереди, называется супинацией, supindtio. Объем движения при пронации и супинации пред­плечья равняется приблизительно 140°.



Способность костей предплечья к пронации и супинации, имевшаяся в зачаточной форме у животных, усовершенствовалась у приматов в связи с лазанием по деревьям и увеличением хватательной функции, но наивысшего развития достигла лишь у человека под влиянием труда.

На рентгенограммахобласти локтевого сустава (рис. 45) получается одновременное изображение дистального отдела плечевой кости и проксималь­ных отделов костей предплечья. На заднем и боковом снимках видны все описанные выше детали этих отделов. На боковом снимке trochlea и capitulum humeri наслаиваются друг на друга, вследствие чего тени этих образований имеют вид концентрических кругов. Хорошо видны «рентгенов­ские суставные щели» articulatio humeroulnaris, articulatio humeroradialis, art. radioulnaris proximalis.

На задней рентгенограмме особенно ясно заметна щель плечелучевого сустава, на боковом снимке прослеживается на всем протяжении щель плечелоктевого сустава.

Локтевой сустав получает артериальную кровь из rete articulare, образованной аа. • collaterals ulnares superior et inferior (из a. brachialisX a. collaterals media и collateralis radialis (a. profunda brachii), a. recurrens radialis (из a. radialis), a. recurrens interossea (из a. interossea posterior), a. recurrens ulnaris anterior et posterior (из a. ulnaris). Венозный отток по одноименным венам происходит в глубокие вены верхней конечности — vv. radiales, ulnares, brachiales. Отток лимфы происходит по глубоким лимфа­тическим сосудам в nodi lymphatici cubitales. Иннервацию капсулы сустава обеспечивают п. medianus, n. radialis, n. ulnaris.

Соединения костей предплечья между собой

Эти кости связаны между собой по концам комбинированными сочленениями — art. radioulnaris proximalis и art. radioulnaris distalis. На всем остальном протяжении они соединяются межкостной перепонкой. Art. radioulnaris proximalis включено в капсулу локтевого сустава и было описано выше.

Art. radioulnaris distalis образуется circumferentia articularis головки локтевой кости и incisura ulnaris луча. В образовании этого сочленения принимает также участие хрящевая пластинка, discus articularis,треугольной формы, которая широким основанием прикреплена к нижнему краю incisura ulnaris, а верхушкой — к шиловидному отростку локтевой кости. Дисталь-ный лучелоктевои сустав относится по форме к цилиндрическим с вертикаль­ной осью вращения и образует вместе с таким же проксимальным суставом функционально единое комбинированное сочленение.

Межкостная перепонка, membrana interossea, представляет креп­кую фиброзную блестящую пластинку (синдесмоз), натянутую между margo interossea лучевой и локтевой костей и служащую основой для прикрепления мышц предплечья. Под верхним краем перепонки находится отверстие, где проходит art. interossea posterior. Несколько сосудистых отверстий имеется и в нижней части перепонки; через самое большое из них проходит a. interossea anterior.

Кости кисти

Кости кисти разделяются на кости запястья, пясти и кости, входящие в состав пальцев,— так называемые фаланги.

Запястье

Запястье, carpus, представляет совокупность 8 коротких губчатых костей — ossa carpi, расположенных в два ряда, каждый из 4 косточек.


Проксимальный, или первый, ряд запястья, ближайший к предплечью, образован, если считать от большого пальца, следующими костями: ладьевидной, os scaphoideum,полулунной, os lunatum,трехгранной, os triquetrum,и гороховидной, os pisiforme.Пер­вые три косточки, соединяясь, образуют эллиптическую, выпуклую в сторону предплечья суставную поверхность, служащую для сочленения с дистальным концом лучевой кости. Гороховидная кость в этом сочленении не уча­ствует, причленяясь отдельно к трехгранной. Гороховидная кость является сесамовидной косточкой, развившейся в сухожилии m. flexor carpi ulnaris.

Дистальный, или второй, ряд запястья состоит из костей: трапеции, os trapezium,трапециевидной, ostrapezoideum, голов­чатой, os capitation,и крючковидной, os hamatum.Названия костей отражают их форму. На поверхностях каждой кости имеются суставные фасетки для сочленения с соседними костями. Кроме того, на ладонной поверхности некоторых костей запястья выступают бугорки для прикрепле­ния мышц __ и связок, а именно: на ладьевидной кости — tuberculum ossis scaphoidei, на os trapezium — tuberculum ossis trapezii и на крючко­видной кости — крючок, hdmulus ossis hamati, отчего она и получила свое название. Кости запястья в своей совокупности представляют род свода, выпуклого на тыльной стороне и желобообразно вогнутого на ладонной. С лучевой стороны желоб запястья, sulcus carpi,ограничен возвышением, eminentia carpi radialis, образованным бугорками ладьевидной кости и os trapezium, а с локтевой стороны — другим возвышением, eminentia carpi ulnaris, состоящим из hamulus ossis hamati и os pisiforme.

В процессе эволюции человека в связи с его трудовой деятель­ностью кости запястья прогрессируют в своем развитии. Так, у неандер­тальцев длина головчатой кости равнялась 20 — 25 мм, а у современного человека она увеличилась до 28 мм. Происходит также укрепление области запястья, которая относительно слаба у человекообразных обезьян и неандер­тальцев. У современного человека кости запястья так прочно скреплены связками, что уменьшается их подвижность, но зато возрастает прочность. Удар по одной из запястных костей равномерно распределяется между остальными и ослабляется, поэтому переломы в запястье сравни­тельно редки.

Пясть

Пясть, metacarpus, образуется пятью пястными костями, ossa metacarpa-lia, которые по типу относятся к коротким трубчатым костям с одним истинным эпифизом (моноэпифизарные кости) и называются по порядку I, И, III и т. д., начиная со стороны большого пальца. Каждая пястная кость состоит из основания, basis,диафиза, или тела, corpus,и закругленной головки, caput.Основания II—V пястных костей несут на проксимальных своих концах плоские суставные фасетки для соединения с костями второго ряда запястья, а по бокам — для сочленения друг с другом. Основание I пястной кости имеет седловидную суставную поверхность, причленяющуюся к os trapezium, боковые же фасетки отсут­ствуют. Основание II пястной кости образует вырезку в форме угла, охватывающую os trapezoideum; на локтевой стороне основания V пястной кости имеется бугорок. Головки пястных костей несут выпуклые суставные поверхности для сочленения с проксимальными фалангами пальцев. По бокам головок находятся шероховатые ямки — места прикрепления связок. Самая короткая и вместе с тем самая толстая из пястных костей — I, относящаяся к большому пальцу. Самой длинной является II пястная кость, за ней следуют III, IV и V.

5 Анатомия человека 129


Кости пальцев кисти

Кости пальцев кисти, ossa digitorum mdnus, представляют собой неболь­шие, лежащие друг за другом короткие трубчатые кости с одним истинным эпифизом (моноэпифизарные кости), носящие название фаланг. Каждый палец состоит из трех фаланг: проксимальной, phalanx proximal is,средней, phalanx media,идистальной, phalanx distaiis.Исключение составляет большой палец, имеющий только две фаланги — проксимальную и дисталь-ную. У всех животных он развит слабее других и достигает наиболь­шего развития лишь у человека. Основание проксимальной фаланги несет одиночную суставную ямку для сочленения с круглой головкой соответ­ствующей пястной кости, а основания средней и дистальной фаланг имеют по две плоские ямки, отделенные гребешком. Они сочленяются с головками соответственно проксимальной и средней фаланг, имеющими форму блока с выемкой посредине. Конец фаланги сплюснут и несет шероховатость, tuberositas phalangis distaiis. В области пястно-фаланговых и межфаланговых суставов кисти в месте прикрепления сухожилий имеются сесамовидные кости. Они постоянны на большом пальце и не­постоянны на остальных.

Окостенение. Кисть является наиболее удобным объектом для рентгенологического исследования развития костной системы человека. На рентгенограмме кисти новорожденного можно видеть, что окостенению подверглись только диафизы трубчатых костей, развившиеся из основных точек окостенения еще в утробной жизни (начиная со 2-го месяца). Эпифизы трубчатых костей и кости запястья находятся еще в хрящевой стадии развития и потому на рентгенограмме они не видны. В дальнейшем обнару­живаются следующие возрастные изменения скелета кисти.

I. Последовательное появление точек окостенения в костях запястья и в эпифизах трубчатых костей.

Для более легкого запоминания сроков и порядка окостенения костей запястья можно пользоваться следующим приемом: если держать перед собой рентгенограмму кисти пальцами вниз и лучевым краем направо, то порядок появления точек окостенения в костях запястья будет соответ­ствовать ходу часовой стрелки, начиная от головчатой кости. При этом следует учесть, что срок появления костного ядра трехгранной кости соответствует числу ее граней (3 года); в дальнейшем достаточно к каждой соседней (по ходу часовой стрелки) прибавлять по одному году, чтобы получить срок окостенения. В результате порядок окостенения костей запястья будет следующим: capitatum (2 мес), hamatum (3 мес), triquetrum (3 года), lunatum (4 года), scaphofdeum (5 лет), trapezium et trapezoideum (5 и 6 лет).

Иногда на рентгенограмме ^новорожденного могут быть обнаружены костные ядра головчатой и крючковидной костей; это наряду с другими симптомами может служить признаком доношенности плода. Точки окос­тенения в истинных эпифизах коротких трубчатых костей появляются на 2 —3-м году. На противоположных концах этих костей иногда прослежи­вается самостоятельное окостенение ложных эпифизов (псевдоэпифизов). В дистальных эпифизах длинных трубчатых костей ядра окостенения появляются в лучевой кости на 1—2-м году и в локтевой — на 7 —8-м году. В сесамовидных костях точки окостенения появляются в препубертатном периоде, в гороховидной — у девочек в 7—12 лет, у мальчиков в 10—15 лет, в пястно-фаланговых I пальца — у девочек в 10—15 лет, у мальчиков в 13 — 17 лет (рис. 46, 47). Иногда сесамовидные кости развиваются из двух точек окостенения, сохраняющихся отдельно, — ossa sesamoidea bipartita.




15




Рис.46. Рентгенограмма кисти мальчика 6 лет.

1 - диафиз локтевой кости; 2 — диафиз лучевой кости; 3 - эпифиз лучевой кости; 4 - точка окосте­нения ладьевидной кости; 5 — полу лунная кость; 6 — трехгранная кость; 7 — кость-трапеция; 8 — эпифиз I пястной кости; 9 — головчатая кость; 10 — крючковидная кость; 11 — трапециевидная кость; 12 — эпифизы II-V пястных костей; 13 — эпифизы проксимальных фаланг; 14 — эпифизы средних фаланг; 15 — эпифизы дистальных фаланг.

Рис. 47. Рентгенограмма кисти мальчика 9 лет.

1 — эпифиз локтевой кости; 2 — эпифизарный хрящ; 3 — эпифиз лучевой кости; 4 — эпифизарный хрящ; 5 — ладьевидная кость; 6 — полу лунная кость; 7 — трехгранная кость; 8 — кость-трапеция; 9 — трапецие­видная кость; 10 - головчатая кость; 11 — крючковидная кость; 12 — эпифиз I пястной кости; 13 — эпифизы пястных костей; 14 — эпифизы проксимальных фаланг; /5 - эпифизы средних фаланг; 16 -эпифизы дистальных фаланг.

И. Наступление синостозов в трубчатых костях у мужчин в 19 — 23 года, у женщин в 17 — 21 год. По новейшим исследованиям, эти сроки значительно изменились в сторону более раннего возраста. Знание сроков и порядка окостенения позволяет определить заболевания эндокринных желез и других систем организма, когда наблюдается извращение окостенения.

III. Старение скелета кисти характеризуется общими признаками старения костной системы.

Из изложенного видно, что скелет кисти, состоящий из большого числа костей, претерпевает значительные возрастные изменения. Поэтому при рентгенологическом исследовании отмечается много морфологических дета­лей, служащих опорными пунктами для определения «костного» возраста.

Соединения костей предплечья с кистью

Лучезапястный сустав, art. radioedrpea(рис. 48). У большинства млеко­питающих он имеет форму блока. По мере приобретения способности к пронации и супинации между лучом и локтевой костью развивается отдельный сустав — лучелоктевой дистальный, art. radioulnaris distalis,

5* 131


Рис. 48. Фронтальный распил лучезапяст­ного сустава (articulatio radiocarpea) и суставов кисти.

/-radius; 2 - os lunatum; 3 - os scaphoideum; 4-os trapezium; 5 — os trapezoideum; 6 — os capitatum; 7 — os hamatum; 8 — os triquetrum; 9 — discus articu-laris, 10 — lig. collaterale carpi ulnare; 11 — ulna; 12 — os pisiforme.

который вместе с проксимальным лу-челоктевым суставом образует единое комбинированное сочленение с верти­кальной осью вращения. В этом комби­нированном сочленении лучевая кость движется вокруг локтевой, вследствие чего значительно увеличивается ди-стальный эпифиз луча. Наоборот, ди-стальный эпифиз локтевой кости отста­ет в своем развитии и становится короче луча, но зато на нем возникает спе­циальный суставной диск, discus arti-cularis. У человека в связи с наиболь­шим объемом супинации и пронации

discus articularis достигает наивысшего развития и приобретает форму треугольной волокнисто-хрящевой пластинки, fibrocartilago triangulare, ко­торая срастается с дистальным эпифизом лучевой кости и вместе с ним образует суставную впадину проксимального отдела лучезапястного сустава. Следовательно, локтевая кость участвует в лучезапястном суставе лишь посредством названного хрящевого диска, не имея к этому сочленению непосредственного отношения, поэтому проксимальный отдел этого сустава называется не предплечезапястным суставом, а лучезапястным.

В соответствии с указанным выше суставная впадина art. radio­carpea образована fades articularis carpea луча и discus triangularis, a суставная головка этого сустава — проксимальной поверхностью первого ряда костей запястья, os scaphoideum, lunatum et triquetrum, которые связаны между собой межкостными связками, ligg. intercarpea. По числу участвующих костей сустав является сложным, а по форме суставных поверхностей относится к эллипсовидным с двумя осями вращения (сагиттальной и фронтальной).

Соединение костей кисти, articulationes manus.1. Среднезапястное сочле­нение, art. mediocarpea, находится между первым и вторым рядом костей запястья, за вычетом гороховидной кости, являющейся сесамовидной. Суставной впадиной этого сустава служит дистальная поверхность первого ряда костей запястья. Проксимальная поверхность второго ряда запястья образует суставную головку.

Оба кистевых сустава (лучезапястный и среднезапястный) имеют само­стоятельные суставные капсулы, прикрепляющиеся по краям их суставных поверхностей. Укреплению капсулы лучезапястного сустава служат с луче­вой и локтевой сторон вспомогательные связки: lig. collaterale carpi radiate,идущая от шиловидного отростка луча к ладьевидной кости, и lig. collaterale carpi ulnare,протягивающаяся от шиловидного отростка локтевой кости к os triquetrum и os pisiforme. На ладонной стороне луче­запястного сустава находится lig. radiocarpeum palmare,которая, начавшись широко от шиловидного отростка и от края суставной поверхности луча, несколькими пучками прикрепляется к os scaphoideum, lunatum, triquetrum et capitatum. С тыльной стороны капсула лучезапястного сустава под-


крепляется lig. radiocarpeum dorsale,которая идет от луча к костям первого ряда костей запястья. У места прикрепления связок лучезапястного сустава к костям в последние входят кровеносные сосуды и нервы, повреждение которых при операциях влечет за собой патологические изменения в костях. Капсула art. mediocarpea захватывает и четыре последних запястно-пястных сустава, сообщающихся между собой. Кроме art. mediocarpea, отдель­ные кости запястья, соединенные друг с другом межкостными связками, ligg. intercarpea interossea,местами сочленяются между собой обращенными друг к другу сочленовными поверхностями. Такие суставы называются межзапястными, articulationes intercarpeae.

Межзапястные сочленения подкрепляются рядом коротких связок, идущих большей частью поперечно от одной кости к другой на тыльной, ligg. intercarpea dorsalia,и ладонной, ligg. intercarpea palmaria,сторонах. На ладонной стороне, кроме того, отмечают пучки, расходящиеся от головчатой кости к соседним костям, lig. carpi radiatum.Движения в кистевых суставах совершаются вокруг двух взаимно перпендикулярных осей, проходящих через головку головчатой кости, вокруг фронтальной (сгибание и разгибание) и вокруг сагиттальной (отведение и приведение). Эти движения тормозятся связками, которые расположены перпенди­кулярно осям вращения и по концам их, а именно: коллатеральные — по концам фронтальной оси, тыльные и ладонные — по концам сагиттальной. Поэтому первые тормозят отведение и приведение вокруг сагиттальной оси, а вторые — сгибание и разгибание вокруг фронтальной. Как во всех двухосных суставах, здесь возможно и circumductio, при котором концы пальцев описывают круг.

Лучезапястный сустав получает питание из rete ariticulare, образованной ветвями a. radialis, a. ulnaris, aa. interosseae anterior et posterior. Венозный отток происходит в одноименные вены, несущие кровь в глубокие вены предплечья — vv. ulnares, vv. radiales, vv. interosseae. Отток лимфы осуществляется по глубоким лимфатическим сосудам в nodi lymphatici cubitales. Иннервация —из п. radialis, n. ulnaris, n. medianus.

2. Сочленение гороховидной кости, art, ossis pisiformis, представляет
отдельный сустав, в котором гороховидная кость сочленяется с os triquetrum.
От гороховидной кости идут две связки: lig. pisohamatumк крючковидной
кости и lig. pisometacarpeumк основанию III—V пястных костей. Связки
эти являются продолжением сухожилия m. flexor carpi ulnaris, в толще
которого заложена названная сесамовидная кость.

3. Удерживателъ сгибателей, retinaculum flexorum, не имеет непосред­
ственного отношения к суставам кисти; она перекидывается в виде мостика
от eminentia carpi radialis к eminentia carpi ulnaris через желоб запястья,
sulcus carpi, превращая последний в канал, canalis carpi. Вканале
проходят п. medianus, а также сухожилия сгибателей пальцев, откуда
и название связки — retinaculum flexorum.

4. Запястно-пястные суставы, artt. carpometacarpeae, образованы вторым
рядом костей запястья и основаниями пястных костей. За исключением
запястно-пястного сочленения большого пальца, все эти суставы плоские,
укреплены как с тыла, так и со стороны ладони туго натянутыми
связками, ligg. carpometacarpea dorsalia et palmaria,вследствие чего подвиж­
ность' в них крайне незначительна. В них возможно скольжение на
5—10° в ту или другую сторону. Они относятся к категории тугих
суставов, укрепляющих корневой отдел кисти и повышающих сопротив­
ляемость ладони при силовых движениях многосуставных мышц — сгибателей
пальцев.

Несколько большей подвижностью обладает запястно-пястное сочленение мизинца. Благодаря тому что суставная поверхность основания V пястной


кости почти седловидна, мизинец может в очень ограниченных размерах противопоставляться большому пальцу. Общая полость запястно-пястных суставов, окруженная капсулой, имеет форму поперечной щели, которая сообщается со среднезапястным сочленением и межпястными суставами. Упомянутые межпястные суставы, artt. intermetacarpeae, находятся между прилегающими друг к другу основаниями 4 последних пястных костей; в глубине сочленяющиеся поверхности оснований этих костей соединяются прочными связками, ligg. metacarpea interossea.Капсулы межпястных суставов подкрепляются поперечно идущими тыльными и ладонными связками, ligg. metacarpea dorsalia et palmaria.

Запястно-пястный сустав большого пальца, art. carpometacarpea pollicis, совершенно обособлен от остальных запястно-пястных суставов и резко отличается от них своим устройством и подвижностью. Он образован сочленяющимися друг с другом седловидными суставными поверхностями os trapezium и основания I пястной кости, окруженными широкой суставной капсулой. Будучи типичным седловидным сочленением, сустав этот до­пускает движения вокруг двух взаимно перпендикулярных осей: поперечной, проходящей через os trapezium, и сагиттальной, идущей через основание I пястной кости. Вокруг первой из осей происходит сгибание и разгиба­ние большого пальца вместе с его пястной костью, но так как ось идет не совсем поперечно, то палец при сгибании смещается в сторону ладони, противополагаясь мизинцу и, остальным пальцам. Это движение называется противопоставлением, opposhio; обратное движение носит название repositio. Движения вокруг сагиттальной оси состоят в отведении и приведе­нии большого пальца к указательному. Объем подвижности составляет 45 — 60° при отведении и приведении и 35 — 40° при противопоставлении и обратном движении. Кроме описанных движений, существует еще circum-ductio. Седловидный сустав I пальца в процессе эволюции человека в связи с его трудовой деятельностью прогрессирует. Так, у неандерталь­цев этот сустав был, видимо, уплощен и потому совершал менее обширные движения, чем у современного человеку.

5. Пястно-фаланговые суставы, artt. metacarpophalangeae, между выпук­
лыми головками пястных костей и ямками на основании проксимальных
фаланг, по своей форме приближаются к эллипсовидным. Связочный аппарат
состоит из двух вспомогательных связок, ligg. collateralia,идущих от
ямок на лучевой и локтевой поверхностях пястных головок наискось к боко­
вым сторонам основания проксимальных фаланг. С ладонной стороны имеется
утолщение, содержащее волокнистый хрящ, lig. palmare.В связи с этим
утолщением между головками пястных костей от II до V с их ладонной
стороны протягиваются поперечно крепкие фиброзные связки, ligg. meta­
carpea transverse profunda.
Движения в пястно-фаланговых суставах
совершаются вокруг двух осей: фронтальной — сгибание и разгибание
всего пальца при объеме движения 90—100° и сагиттальной — отведение
и приведение пальца на 45 — 50°. Последнего рода движения возможны
только при разогнутых пальцах, когда ligg. collateralia расслаблены; при
сгибании они натягиваются и препятствуют боковым движениям. Кроме, ука­
занных движений, палец может совершать еще круговое движение, circumdu-
ctio, в довольно обширных размерах.

6. Межфаланговые суставы, artt. interphalangeae manus, находящиеся
между головкой и основанием соседних фаланг, представляют типичные
блоковидные сочленения, позволяющие производить сгибание и разгибание
вокруг поперечной (фронтальной) оси.

Вспомогательные связки, ligg. collateralia,идут- по бокам сустава (рис. 49).




Рис.49. Положение боковых связок межфалангового сус­тава.

а - вид сбоку (при разгибании и сгибании); б —вид1 снизу (при сгибании).


Рис.50. Рентгенограмма кисти мужчины 38 лет; ладонная проекция.

/-локтевая кость; 2 — лучевая кость; 3 - шиловидный отросток лучевой кости; 4 - дистальный луче-локтевой сустав; 5 — треугольный хрящ; б — щель лучезапястного сустава; 7 — ладьевидная кость; S — полулунная кость; 9 — трехгранная кость; /0 — гороховидная кость; 11 — кость-трапеция; 12 — трапециевидная кость; 13 - головчатая кость; 14 - крючковидная кость; 15 — пястные кости; 16 — сесамовидная кость; 17 — проксимальные фаланги; 18 — средние фаланги; 19 — дистальные фаланги.

На ладонном рентгеновском снимкекисти видны все участвующие в ее образовании кости и их детали (рис. 50). «Рентгеновские суставные щели» имеют вид полос просветлений между суставными поверхностями соответствующих костей.

«Рентгеновская щель» лучезапястного сустава в медиальной части расши­рена соответственно расположенному здесь суставному диску (треугольному хрящу), не задерживающему рентгеновских лучей.

Кроме основных костей скелета кисти, на снимках попадаются добавочные, или сверхкомплектные, непостоянные кости: 1) os centrale carpi — рудимент соименной кости в кисти животных, расположена между ossa trapezium, capitatum et scaphoideum; 2) os. styloideum — самостоятельное развитие processus styldideus III пястной кости; 3) os trapezofdeum secundarium — как бы удвоение os trapezofdeum; 4) os triangulare — несросшаяся часть processus styloideus лучевой кости. Эти непостоянные кости могут явиться предметом диагностических ошибок.

Суставы кисти васкуляризуются из глубокой ладонной артериальной дуги и rete carpi palmare et dorsale. Венозный отток происходит в глубокие вены кисти и затем в vv. ulnares, radiales, interosseae. Отток лимфы осуществляется по глубоким лимфати­ческим сосудам в nodi lymphatici cubitales. Капсулы суставов иннервируются из ветвей п. medianus, п. radialis, п. ulnaris.

Скелет кисти, унаследованный древнейшими гоминидами от животных предков, изменился в процессе человеческой эволюции под воздействием труда.

В результате возникли следующие особенности, характерные для современного человека:

1. Увеличение абсолютных и относительных (в сравнении с другими пальцами) размеров костей I пальца.


2. Седловидная форма первого запястно-пястного сустава.

3. Перемещение I пальца из плоскости остальных пальцев в ладонном
направлении, вследствие чего увеличилась его способность противопоставле­
ния остальным пальцам, совершающегося в седловидном суставе.

4. Смещение в том же ладонном направлении связанных с I пальцем
запястных костей — os trapezium и ладьевидной.

5. Углубление вследствие смещения этих костей желоба для сухожилий,
нервов и сосудов в области запястья, расположенного под retinaculum
flexor um.

6. Укорочение и выпрямление фаланг II —V пальцев, что способствует
разнообразным движениям кисти и ее отдельных частей.

Наряду с отмеченной перестройкой костей и суставов изменился и нервно-мышечный аппарат кисти. Общее развитие центральной нервной системы в связи с трудом и членораздельной речью привело к тому, что рука, особенно ее главнейшая часть — кисть, стала органом труда, органом осязания и отчасти средством общения (жестикуляция).
