Плани механізму

Визначення переміщень, положень ланок і траєкторій, що описують окремі точки ланок, тобто розв’язання першої основної задач кінематики, можна виконати графічними або аналітичними методами. Досить широко використовується графічний метод - за допомогою побудови планів механізму.

Зображення кінематичної схеми механізму у вибраному масштабі при відповідному положенні початкової ланки називається планом механізму.

Графічне розв’язування задач теорії механізмів потребує зображення різноманітних фізичних величин (шляху, довжин ланок, швидкостей, прискорень, сил і т. ін.) у вигляді ліній тієї чи іншої довжини. Для цього користуються масштабним коефіцієнтом.

Масштабний коефіцієнт (масштаб) є відношення дійсного значення зображуваної величини до довжини відрізка, який цю величину зображує на кресленні. Масштаб позначається літерою μ з індексом того параметра, який зображується графічно.

Масштаб має розмірність: у чисельнику – розмірність зображуваної величини, а у знаменнику - мм (розмірність довжини відрізка на кресленні).

Таким чином, масштаб довжини – це відношення натурального розміру ланки в метрах до довжини відрізка в міліметрах, який зображує цю ланку на кресленні (плані механізму), , де l_AB - справжній розмір; AB - масштабний розмір на кресленні.

При виборі масштабу рекомендують дотримуватися стандартних креслярських масштабів, а також міркувань зручності підрахунків та наочності зображення. Наприклад, масштабу М1:1 відповідає масштабний коефіцієнт μ_l = 0,001м/мм, масштабу М1:2 відповідає μ_l=0,002м/мм і т.ін.

Для побудови планів механізму повинні бути задані розміри всіх його ланок, а якщо будується одне конкретне положення механізму і положення початкової ланки.

У русі більшості механізмів спостерігається періодичність, при цьому усі кінематичні параметри механізмів змінюються періодично. Тому, зазвичай, при дослідженні механізмів будують ряд послідовних положень механізму. При виконанні курсових проектів, як правило, кінематична схема механізму будується для 12 положень.

Послідовність побудови планів механізму:

- вибирають масштаб побудови ;

- знаходять довжини відрізків, якими на кресленні зображатимуться ланки (рис. 2.1 - отже );

- перш за все, на креслення наносять положення нерухомої ланки (намічаються нерухомі точки механізму, наносяться, при наявності, нерухомі напрямні; на рис. 2.1 - т. О₁, С);

- викреслюють задане положення початкової ланки. Якщо будується n планів механізму, то знаходять початкові (“мертві”, крайні) положення механізму і, відповідно, початкової ланки;

- лише після цього викреслюють групи Ассура в порядку їх приєднання при утворенні механізму.

Наголосимо, що доцільно за початкове положення механізму (кривошипа) вибрати те, яке відповідає одному з крайніх положень вихідної ланки (ланки, до якої прикладена сила корисного опору, або рушійна сила). У кривошипно-повзунному механізмі чи шарнірному чотириланковику (або якщо вони лежать в основі розглядуваних механізмів) вихідна ланка перебуватиме у крайніх положеннях, коли кривошип накладатиметься на шатун, або витягуватиметься в одну лінію з ним. У кулісному механізмі вихідна ланка (куліса СД, рис. 1.3, в) перебуватиме у крайніх положеннях, коли кривошип АВ і куліса утворять прямий кут. Зазначимо, що з двох крайніх положень механізму за початкове вибирають те, що відповідає початку робочого ходу. Оскільки в більшості машин робочий хід здійснюється повільніше (рівномірніше) ніж холостий, то він відповідає руху кривошипа з одного крайнього положення до іншого через більший з центральних кутів. Більший з центральних кутів, що описує кривошип при русі механізму з одного крайнього положення до другого, називається кутом обочого ходу.

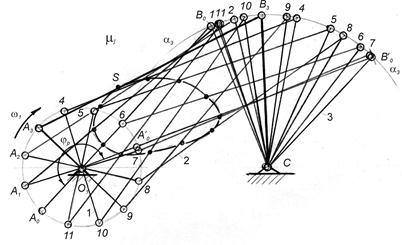

Розглянемо побудову 12 планів механізму на прикладі шарнірного чотириланковика, структурна схема якого зображена на рис. 1.3, а. Виконуємо перші три пункти наведеної вище послідовності побудови планів. Після цього, радіусом О₁А (рис. 2.1) проводимо коло з центром у т. О₁, яке є геометричним місцем миттєвих положень т. А кривошипа 1. Як відомо, закон руху початкової ланки в загальному випадку задається у вигляді рівняння . В технічних задачах при кінематичному дослідженні механізмів закон руху початкової ланки беруть лінійним, тобто швидкість її руху вважають сталою (, дорівнює проектованій середній кутовій швидкості; в дійсності кривошип може обертатися нерівномірно, навіть із зупинками). Таким чином, за рівні проміжки часу кривошип повертається на рівні кути. При побудові 12 планів механізму коло, що описує т. А кривошипа, ділиться на 12 рівних частин, починаючи з початкового положення механізму. Для його знаходження з центра обертання кривошипа О₁ досить зробити засічки радіусами R=АВ-О₁А і R=О₁А+АВ на траєкторії руху т. В - дузі α₃-α₃ (відповідно кривошип О₁А накладатиметься на шатун АВ або витягуватиметься з ним в одну лінію). За початкове положення т. А візьмемо т. А₀, яка відповідає початку робочого ходу (), при заданому напрямі обертання кривошипа. Зрозуміло, що т.не завжди збігається з точками поділу траєкторії т. А на рівні частини, послідовні положення якої позначені А₀, А₁, А₂, …, 11.

Для визначення положення ланок 2 і 3 достатньо встановити положення кінематичної пари В, що шарнірно з’єднує ці ланки між собою. Для цього роз’єднуємо шарнір у т. В і розглядаємо можливі рухи цієї точки. Оскільки нерухомий центр обертання С займає цілком певне положення, то т. В, яка знаходиться на сталій відстані ВС від т. С, може описати тільки дугу кола радіуса ВС. З іншого боку, внаслідок незмінності довжини шатуна АВ, точка В може описати навколо т. А тільки дугу радіуса АВ. Таким чином, геометричним місцем можливих положень центра шарніра В є дві дуги кіл радіусів АВ та ВС. Точка перетину цих дуг і дасть дійсне положення т. В для конкретного положення кривошипа.

Отже, якщо потрібно побудувати, наприклад, 3 -тє положення механізму, то з точки А₃ радіусом R=AB робимо засічку на дузі . Точка перетину дуг дає шукане положення т. В₃. Дану побудову називають способом засічок. Для знаходження положень ланок 2 і 3 достатньо з’єднати відповідні точки (центри кінематичних пар А та В, В та С) відрізками. Аналогічно будуємо всі інші положення механізму.

Якщо до складу механізму входять декілька груп Ассура, то їх плани будуються аналогічно.

На планах механізму, у разі необхідності, можна побудувати траєкторії, що описують окремі точки ланок. Траєкторії різних точок шатуна мають різноманітну форму, оскільки шатун здійснює плоскопаралельний рух. Траєкторії точок, що розміщені на ланках, які здійснюють плоскопаралельний рух, називають шатунними кривими. Точність побудованої траєкторії залежить від вибраного числа положень механізму і масштабу . На рис. 2.1 показано, наприклад, послідовні положення т. S шатуна 2. З’єднавши плавною кривою намічені точки S_i для кожного з положень механізму, одержимо траєкторію т. S. Відмітимо, що шатунні криві можуть бути також описані аналітичними співвідношеннями, але в цьому випадку задача значно ускладнюється. Наприклад, для шарнірного чотириланковика траєкторія т. S описується кривою шостого порядку.

Рис. 2.1

Зазначимо, що в залежності від вибору положення точки (F, E, K, Н, G) на шатуні отримуються різні шатунні криві (рис. 2.2). Окремі ділянки деяких кривих мало відрізняються від прямих або дуг кіл. Ці ділянки можуть бути використані для спрямляючих механізмів або механізмів із зупинками. Шатунні криві в сучасній техніці широко використовуються для виконання певних рухів робочих органів різних машин і механізмів. Наприклад, в механізмі сіноворушилки, в тістомісильній машині і т.ін.

Подібно будуються плани механізму (кінематичні схеми) інших важільних механізмів другого класу.

Рис. 2.2

При побудові планів механізмів, що мають триповодкові групи, також може бути використаний метод перетину двох траєкторій відносного руху (спосіб засічок). Цей спосіб в розглядуваному випадку ще називають способом удаваних положень або геометричних місць. Оскільки даний метод побудови є досить трудомістким, часто користуються шаблоном, який має форму базисної ланки.

У випадку механізмів з вищими кінематичними парами (наприклад, кулачковими) доводиться враховувати, що профілі, або один з них, мають складні контури. Викреслювання послідовно декількох складних профілів є трудомісткою процедурою. У цих випадках доцільно застосувати метод обернення руху (метод інверсії). Суть його полягає в тому, що всьому механізмові (разом зі стояком) надають обертання з кутовою швидкістю, яка дорівнює за величиною, але протилежна за напрямом кутовій швидкості ланки, що має складний профіль (кулачок). Таким чином, рухому ланку зі складним контуром умовно роблять нерухомою; це дозволяє викреслювати її лише один раз. Відносне положення усіх ланок при цьому не змінюється. Приклад використання методу обернення руху буде розглянуто при вивченні кулачкових механізмів.

При побудованих планах механізму неважко побудувати діаграми переміщення та отримати функції положень ланок механізму.

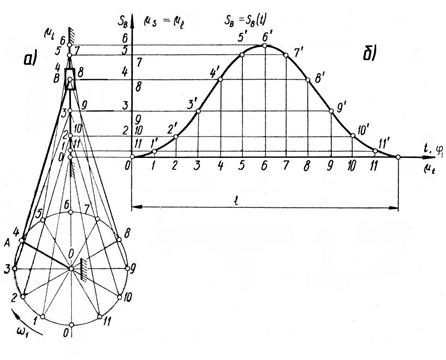

Побудова діаграм переміщення. При дослідженні механізмів будують діаграми лінійних або, при коливальному русі ланки, кутових переміщень. Розглянемо побудову графіка s_B(t) переміщень повзуна В кривошипно-повзунного механізму (рис. 2.3):

- викреслюють 12 рівновіддалених за кутом повороту кривошипа планів механізму в масштабі ; за початок відліку прийнято нижнє крайнє положення повзуна;

- будують прямокутну систему координат. На осі абсцис відкладають відрізок l, що в масштабі зображає період Т одного оберту кривошипа, тобто , ;

- ділять відрізок l на 12 рівних частин. Від точок поділу 1, 2, 3, …11, паралельно осі ординат, відкладають відрізки 1-1^/, 2-2^/, 3-3^/,..., які у вибраному масштабі зображають переміщення повзуна від крайнього нижнього положення. Якщо переміщення відкладаються безпосередньо з планів механізму (як у прикладі на рис. 2.3), то .

З’єднавши одержані точки 0, 1^/, 2^/,…11^/ плавною кривою, отримують діаграму переміщень повзуна, s_B(t). Оскільки у задачах кінематики прийнято рух кривошипа рівномірним (за однакові проміжки часу він повертається на рівні кути), то можна вважати, що по осі абсцис відкладено і час t і кут повороту кривошипа . Тобто графік s_B(t) одночасно є графіком s_B(j₁), який представляє собою функцію положення механізму. Масштаб цього графіка буде: , або .

Рис. 2.3
