Характеристика методу фрезерування

Фрезерування є одним із високопродуктивних і розповсюджених методів обробки поверхонь заготовок багатолезовим різальним інструментом — фрезою.

Фрезерування забезпечує 8-10 квалітети точності й шорсткість Ra = 1,6-6,3 мкм.

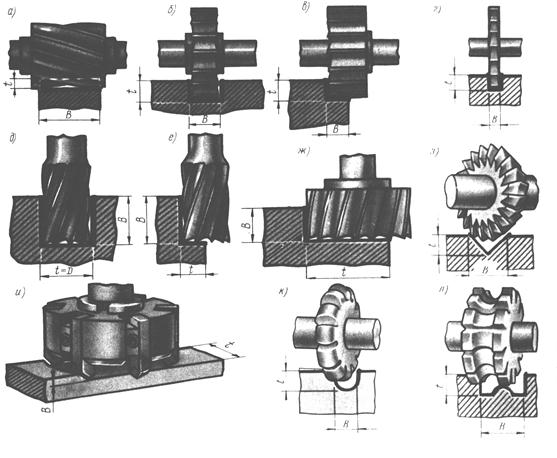

Рис. 7.1 Глибина різання й ширина фрезерування

Для фрезерних верстатів характерні виконавчі рухи фрезерування, що складаються з безперервного обертового руху інструмента (головний рух) і прямолінійного, кругового або гвинтового руху подачі. При цьому рух подачі повідомляється заготовці, рідше інструменту.

Рис. 7.2 Схеми фрезерування

а) зустрічне фрезерування, б) попутне фрезерування

Існують схеми фрезерування:

1) зустрічне фрезерування (проти подачі), коли напрямок обертання фрези й переміщення заготовки не збігаються (рис. 7.2);

2) попутне фрезерування (за подачею), коли напрямок обертання фрези збігається з напрямком переміщення заготовки (рис. 7.2).

При зустрічному фрезеруванні навантаження на зуб зростаєвід нуля до максимуму, при цьому сила, що діє на заготовку, прагне відірвати її від стола, що призводить до вібрацій і збільшення шорсткості обробленої поверхні. Перевагою зустрічного фрезерування є робота зубів фрези «з-під кірки», тобто фреза підходить до твердого поверхневого шару знизу та відриває стружку. Недоліком є наявність початкового ковзання зуба по наклепаній поверхні, яка утворена попереднім зубом, що викликає підвищене спрацювання фрези.

При попутному фрезеруванні зуб фрези відразу починає зрізати шар максимальної товщини й піддається максимальному навантаженню. Це виключає початкове проковзування зуба, зменшує спрацювання фрези й шорсткість обробленої поверхні. Сила, що діє на заготовку, притискає її до стола верстата, що зменшує вібрації.
