Основні визначення

Лекція 5

Трифазний струм.

(4 години)

Основні питання:

¾ Основні визначення, переваги, зображення, застосування.

¾ З’єднання обмоток генератора зіркою; основні співвідношення.

¾ З’єднання трикутником

¾ Потужність трифазних кіл;

Система трьох однофазних струмів однакової частоти, одержаних в одному генераторі і зсунутих по фазі на . Джерела – трифазні синхронні генератори.

Переваги:

§ Простота одержання.

§ Високий ККД при транспортуванні.

§ Легко перетворюється в механічну енергію.

§ Екологічність.

В одній мережі можна мати дві різних по величині напруги (наприклад 220В та 380В).

Трифазний струм широко застосовується для живлення освітлювальних приладів, трансформаторів, двигунів та ін.

З’єднання зіркою

При з’єднанні зіркою кінці фаз генератора (споживача) з’єднують в одну вузлову точку (нульову або нейтральну), а початки фаз підключають до лінійних проводів.

Нульовий провід з’єднує і О генератора і забезпечує рівність фазних напруг, якщо опір споживачів різний за величиною або характером навантаження, при к.з. обривах фаз.

Якщо ; навантаження однорідне в 0-проводі забороняється ставити вимикачі, запобіжники.

Використовується з’єднання зіркою для підключення трансформаторів, генераторів, двигунів.

З’єднання трикутником

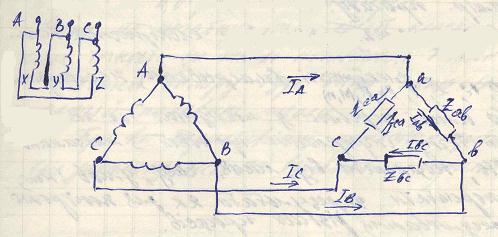

З’єднання трикутником застосовується в тих же випадках, що і з’єднання зіркою, якщо номінальна напруга перетворювачів .
