Исполнительных, движениях

Согласно схемы на рис. 1.2, б частоту вращения шпинделя (механизма главного движения) определяется следующим образом

n_ш=nd₁/d₂η_рι_v, (1.2)

где n- частота вращения электродвигателя; d₁/d₂- передаточное отношение ремённой передачи; ι_v- передаточное отношение органа настройки цепи главного движения; η_р-кпд ремённой передачи. Если nd₁/d₂η_р=С считать постоянной величиной, то

ι_v= n_ш/С. (1.3)

Кинематическаясвязь между шпинделем и источником движения (электродвигателем) называют внешней связью. Внутренняя связь состоит из кинематической цепи подач и связывает движение шпинделя с механизмом подач. На рис. 1.3, а показана кинематическая связь при нарезании резьбы, в которой ι_s передаточное отношение органа настройки цепи подач. В том случае, когда

Рис. 1.3. кинематические связи при сложных исполнительных движениях

появляется необходимость обеспечить дополнительное движение подачи S_n (рис. 1.3, б), тогда появляется новая кинематическая цепь подач органом настройки у которого передаточное отношение настройки ι_n. Эта схема показывает возможность нарезания винтовой линии на конусе. Уравнение кинематического баланса цепи подачи примет следующий вид, если механизм подачи приводится в движение винтовой парой

n_ш ι_stk ₌S, (1.4)

где t- шаг ходового винта, мм; k- число заходов; S- скорость подачи инструмента, мм / мин; n_ш – частота вращения шпинделя, об/ мин.

Если механизм подачи приводится в движение реечной передачей, то уравнение кинематического баланса

n_ш ι_sπmz ₌S, (1.5)

где m- модуль зацепления, мм; z- число зубьев реечного колеса; π = 3,14.

В качестве приводов механизмов подач могут использоваться не только механические приводы, но и гидравлические, электрические, пневматические и т.д. В современных станках широко применяют гидравлические приводы. Они обладают некоторыми существенными преимуществами по сравнению с другими – обеспечивают бесступенчатое регулирование скорости, автоматическую защиту от перегрузки, надёжную смазку и большие усилия резания при малых габаритах. На рис. 1.4, а,б,в показаны гидравлические схемы дроссельного регулирования приводов подач.

Гидравлический привод состоит из следующих элементов: 1-сливной бак, 2 -переливной клапан, 3-насос, 4-регуируемый дроссель, 5-обратный клапан, 6-золотник с управлением от двух электромагнитов, 7-электромагниты золотника, 8 и 9-трубопроводы, 10-гидроцилиндр. Схемы работают таким образом. При среднем положении золотника 6 трубопроводы 8 и 9 отключены от насоса 3. Масло сливается через переливной клапан 2 в в сливной бак. Как только золотник 6 переместиться вправо масло от насоса 3 через регулируемый дроссель 4 поступит в левую полость гидроцилиндра 10. Масло из правой полости цилиндра 10 через трубопровод 9 и перепускной клапан 12 сольётся в бак 1. В данной схеме регулировка скорости движения гидроцилиндра 10 осуществляется на входе дросселем 4.

На рис. 1.4, б показана схема регулирования скорости передвижения гидроцилиндра на выходе через регулируемый дроссель 4. Здесь в схему включен золотник с ручным управлением. В схемах, представленных на рис. 1.4, а, б, отвод штока гидроцилиндра 10 влево может быть осуществлено, если золотник 6 переместить влево. Тогда поток масла от насоса 3 потечёт через трубопровод 9 в правую полость цилиндра 10. Масло из левой

полости

а) б) в)

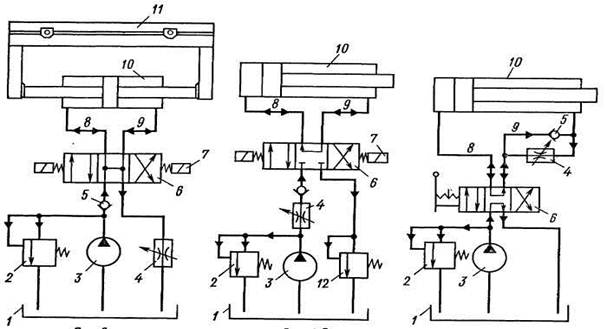

Рис. 1.4. Гидравлические схемы

при­вода с дроссельным регулированием

цилиндра 10 будет выжиматься в сливной бак 1 через трубопровод 8 и переливной клапан 12 или сразу в бак 1 (схема на рис. 1.4, б).

Для предотвращения удара золотника о крышку корпуса с обеих сторон устанавливают дроссели 4(1) и 4(2), которые изменяют величину проходного сечения трубопровода (рис.4в). Параллельно к ним подсоединены обратные клапаны 5(1) и 5(2), пропускающие масло только в одном направлении. Перемещение золотника 6 вправо или влево производится за счёт подачи масла в правый или левый его торец золотником 13. Когда масло поступает в левый торец золотника 6, он проходит в основном через обратный клапан 5(1), так как дроссель 4(1) имеет значительное сопротивление. Поршень золотника переместиться вправо. Масло из правой полости золотника 6 проходит только через дроссель 4(2), который уменьшает сечение канала. В результате золотник будет перемещаться медленно и плавно. Кроме дроссельного регулирования в станкостроении

применяется также объёмное регулирование, за счёт использования насосов постоянной и

регулируемой подачи.
