Няемых на протяжных станках

На рис. 10.2 показана схема протяжной операции. Хвостовик 6 протяжки пропускают через отверстие заготовки 11 и втулку 10 опорного приспособления, а затем закрепляют в патроне. По­следний состоит из корпуса 2 и сменной втулки 5, с внутрен­ним диаметром, соответствующим диаметру хвостовика. Протяжку закрепляют с помощью клина 4, фиксируемого поперечным штиф­том 3. Хвостовик патрона ввернут в муфту 1 штока силового цилиндра протяжного станка. Заготовка 11 левым торцом упира­ется во втулку 10. Последняя вставлена в подвижную опору 9 приспособления и прижимается к ней с помощью сильной пружины 7. Подвижная опора своей выпуклой шаровой поверхностью кон­тактирует с плитой 12, смонтированной в корпусе 8 станины станка. Когда шток силового цилиндра вместе с патроном и протяжкой перемещается влево при неподвижном суппорте, происхо­дит обработка отверстия. Форма его может быть самой разнообраз­ной (чаще всего круглой, в виде шпоночного паза, шлицевой) см. рис. 10.1. Существуют и другие конструкции приспособлений для уста­новки деталей и способы закрепления протяжек.

Протяжные станки делят по следующим призна­кам: а) по назначению - для внут­реннего и наружного протягивания; б) по степени универсальности - на станки общего назначения и спе­циальные; в) по направлению и характеру рабочего движения - на горизонтальные, вертикальные, не­прерывного действия с прямолиней­ным конвейерным движением, с кру­говым движением протяжки или заготовки, с комбинацией различных одновременных движе­ний заготовки и протяжки; г) по числу кареток или пози­ций — с одной, двумя или несколькими каретками; однопозиционные (обычные) и многопозиционные (с поворотными сто­лами).

Наиболее распространены горизонтально-протяжные станки для внутреннего протягивания, вертикально-протяжные для на­ружного и внутреннего протягивания и горизонтально-протяж­ные для непрерывного протягивания. Главное движение у про­тяжных станков - движение инструмента (протяжки). Механизм подачи у протяжных станков отсутствует, поскольку подача обес­печивается подъемом зубьев протяжки.

Основными параметрами, характеризующими протяжные станки, являются наибольшая сила протягивания; она может достигать 290-390 кН у средних станков и 1170 кН у крупных станков; максимальная длина хода протяжки; для, средних станков она колеблется в пределах 350 - 2300 мм.

Обычно протяжные станки работают по полуавтоматическому циклу; они имеют, как правило, гидравлический привод; однако выпускают высокоскоростные протяжные станки, у которых при­меняют электромеханический привод от электродвигателя по­стоянного тока.

Горизонтально-протяжной станок 7Б55 (рис. 10.3) предназна­чен для протягивания внутренних поверхностей различной гео­метрической формы и размеров деталей из черных и цветных ме­таллов 'и сплавов.

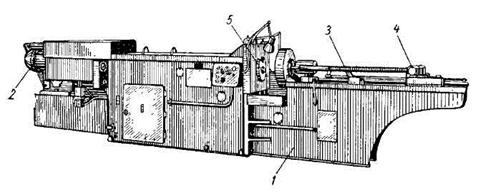

Рис. 10.3. Горизонтально-протяжной станок 7Б55

Техническая характеристика станка

Номинальная сила протягивания, кН … 98; Наибольшая длина рабочего хода салазок, мм … 1600; Диаметр отверстия в планшайбе, мм … 100; Скорость рабочего хода, м/мин … 1,5-- - 11,5; Скорость обратного хода, м/мин … 20 – 25; Мощность электродвигателя привода гидравлического насоса, кВт … 17; Масса, кг … 6000

В полой части сварной станины 1 коробчатой формы смонтиро­ваны основные агрегаты гидравлического привода, являющегося основным для этого вида станков. Слева расположен силовой цилиндр 2. Шток поршня связан с рабочими салазками, которые, перемещаясь в направляющих вдоль оси станка, служат допол­нительной опорой. На конце штока насажена втулка с патроном для закрепления левого конца протяжки 3; правый конец ее за­жат во вспомогательном патроне 4. Приспособление для установки заготовки и сама заготовка упираются в неподвижный корпус 5 станины.

Правая часть станины приставная и служит для монтажа устройства автоматического подвода и отвода протяжки. Необ­ходимые движения осуществляются вспомогательным силовым цилиндром, смонтированным в правой части станка. Происходит это следующим образом. При рабочем ходе влево салазки вспомо­гательного патрона 4 сопровождают протяжку до тех пор, пока не коснутся жесткого упора. При этом связь между протяжкой и патроном прерывается подпружиненным кулачком. После этого происходит рабочий ход, осуществляемый силовым цилиндром 2. При обратном ходе задний хвостовик протяжки снова входит во вспомогательный патрон и толкает его вправо в исходное поло­жение.

Станок работает с полным и простым циклом. При полном цикле прямого хода осуществляется подвод протяжки, замедленный рабочий ход, настроенный рабочий ход - замедленный рабочий ход при работе калибрующих зубьев и стоп. При обратном ходе осуществляется замедленный ход и отвод протяжки. Простой цикл отличается от полного отсутствием подвода и отвода протяжки.

Принципиальная гидравлическая схема показана на рис. 10.4. Поршневой насос высокого давления 30 типа НП4М (на рисунке показан условно). Трубопровод 28 связан со всасывающей полостью насоса, а трубопровод 29 - с нагнетательной. Насос обеспечивает работу станка, осуществляя рабочий и обратный ходы рабочих салазок при помощи гидроцилиндра 19. Вспомогательный гидропривод состоит из шестеренного насоса 1, встроенного в корпус поршневого насоса, и из вспомогательного гидроцилиндра 12 для подвода и отвода протяжки.

Рис. 10.4. Гидравлическая схема станка мод. 7Б55

Масло от насоса 1 подается в подпорный цилиндр 31, к центральному золотнику 33 и к механизму управления, в котором расположены четыре золотника-пилота, управляющие соленоидами 24-27. Центральный золотник 33 вместе с закрепленным на его конце диском 35 под действием пружины 34 отжимается влево. В диске имеется пять отверстий для прохода винтов 37, которые регулируют подачу насоса 30 (смещение статора). При давлении под поршнем 36 он упрется штоком в регулировочный винт 37 и ограничит продвижение диска 35 с центральным золотником 33, который соединен с поршнем 32 цилиндра.

Рассмотрим работу гидросистемы для полного цикла. В исходной позиции рабочие салазки находятся в крайнем правом положении, протяжка - в отведенном положении. Нажатием кнопки «Пуск» на пульте управления включаются насосы. При этом все четыре электромагнита 24—27 выключены, а поршневой насос З0 не подает масло, так как ротор и статор концентричны.

Подвод протяжки осуществляется нажатием кнопки управления на пульте. При этом включается электромагнит 9, вспомогательный золотник 7 передвигается влево и соединяет трубопроводы 3 и 8. Масло от шестеренного насоса 1 по трубопроводу 2 через расточку в корпусе золотника, трубопроводы 3 и 8 поступает под правый торец основного золотника 4 и перемещает его в крайнее левое положение, соединяя

трубопроводы 2 и <5. Масло поступает в бесштоковую полость вспомогательного цилиндра и перемещает протяжку. В конце подвода протяжки срабатывает путевой выключатель 13, который выключает электромагнит 9 и включает электромагнит 27. В результате этого масло идет под поршень 36 и смещает влево статор насоса в положение, отрегулированное винтом 37 (как показано на схеме). Одновременно с этим левый конец протяжки -своим хвостовиком попадает в автоматический патрон, установленный на правом конце штока поршня рабочего цилиндра 19.

Медленный рабочий ход. В результате указанного выше перемещения полость Ι становится нагнетательной, полость ΙΙ - всасывающей. Масло по трубопроводу 29 поступает под правый торец дифференциального золотника 23 и смещает его влево до упора. Трубопровод 29 сообщается с трубопроводом 21, масло поступает в штоковую полость рабочего цилиндра 19 и смещает его влево до упора. Масло, вытесняемое из бесштоковой полости, по трубопроводам 20 и 28 поступает во всасывающую полость насоса 30. Излишки масла, обусловленные разностью объемов штоковой и бесштоковой полостей, сливаются через золотник 22, который поддерживает постоянный подпор в полости рабочего цилиндра.

Быстрый рабочий ход осуществляется при нажатии кулачка на путевой выключатель 17. При этом включается электромагнит 25, происходит дальнейшее смещение статора насоса 32 влево, увеличиваются его подача и скорости перемещения рабочих салазок. В конце рабочего хода, при входе первых калибрующих зубьев протяжки в заготовку кулачок нажимает на путевой выключатель 16, который выключает электромагнит 25. Начинается замедленный рабочий ход в результате снижения подачи насоса, так как эксцентриситет блока насоса уменьшается. В конце рабочего хода срабатывает путевой выключатель 15 и выключает электромагнит 27 - происходит остановка.

Обратный ход осуществляется при включении электромагнита 26. Блок поршневого насоса смещается влево, трасса 28 становится нагнетательной, а трасса 29 - всасывающей. Масло по трубопроводу 28 поступает под левый торец дифференциального золотника 23 и перемещает его в крайнее правое положение. Трубопровод 28 соединяется с трубопроводами 20-21, и обе полости рабочего цилиндра 19 сообщаются таким образом с линией нагнетания насоса. Ввиду разности площадей, находящихся под давлением, поршень перемещается вправо. При дальнейшем перемещении рабочих салазок кулачок нажимает на путевой выключатель 17, который включает электромагнит 24. При этом начинается замедленный ход вследствие уменьшения подачи насоса. В конце обратного хода срабатывает путевой выключатель 18, выключающий электромагниты 26 и 24. Происходит остановка салазок, автоматическое освобождение левого конца протяжки и зажим правого ее конца в патроне 4 (см. рис. 10.3), находящегося у корпуса 5.

Отвод протяжки осуществляется в конце замедленного обратного хода. Нажатием кулачка на путевой выключатель 18 (рис. 10.4) включается.электромагнит 10. Золотник, управляемый этим магнитом, занимает правое положение и соединяет трубопроводы 3 и 5. Масло от насоса 1 по, трубопроводу 2 через расточку в корпусе золотника, трубопроводы 3 и 5 поступает под левый торец золотника 4 и перемещает его в крайнее правое положение, соединяя трубопроводы 2 и 11. По этим трубопроводам масло поступает в штоковую полость вспомогательного цилиндра 12- и перемещает протяжку. В конце отвода протяжки срабатывает путевой выключатель 14, который выключает электромагнит 10 Происходит остановка салазок вспомогательного патрона. После установки очередной детали для обработки цикл повторяется. Простой цикл отличается от описанного тем, что при нем в работе не участвуют механизм подвода и отвода протяжки.

Станок работает как полуавтомат, но при оснащении его авто­матизированными приспособлениями для подачи заготовки и съема детали может работать в автоматическом цикле и может быть встроен в автоматические линии. Станок используют в круп­носерийном и массовом производстве, а с учетом простой пере­наладки его можно использовать и в единичном и мелкосерийном производстве.

Движение протяжки на станке осуществляется с помощью ги­дропривода, имеющего два насоса. Один из них с подачей 200 л/мин служит для подвода масла в основной (рабочий) гидроцилиндр; другой с подачей 25 л/мин нагнетает масло во вспомогательный гидроцилиндр. Гидропривод позволяет осуществлять три цикла работы полный, простой и наладочный. При полном цикле при­меняют длинные протяжки (1200 -1300 мм) с задним хвостови­ком. Протяжку устанавливают хвостовиком во вспомогательный патрон, получающий движение от штока вспомогательного ци­линдра. Протяжка, поддерживаемая роликом, перемещается к ра­бочему патрону. Патрон захватывает передний хвостовик про­тяжки, перемещает ее вместе со вспомогательным патроном до его раскрытия от копира, осуществляет рабочий и обратный ходы, после которых вспомогательный патрон захватывает задний хво­стовик протяжки, и отводит ее в исходное положение.

При простом цикле применяют короткие протяжки. В этом случае протяжку закрепляют вручную в патроне, смонтирован­ном на салазках, получающих горизонтальное перемещение от основного гидроцилиндра по направляющим станины. Переме­щения вспомогательных салазок при этом цикле не происходит.

Наладочный режим используют при наладке станка. Этот ре­жим включает необходимые для подготовки процесса протягивания движения инстру­мента.
