Генераторы импульсов

Генераторы импульсов формируют измерительные сигналы для проверки и настройки различной радиоэлектронной аппаратуры, работающей в импульсном режиме. К такой аппаратуре относятся телевизионные устройства, ЭВМ, аппаратура телеметрии, радиолокации и т.п. Наиболее распространены генераторы импульсов прямоугольной формы. Генераторы импульсов по числу каналов основных импульсов подразделяются на одноканальные и многоканальные.

Одноканальные генераторы имеют на одном или нескольких связанных между собой выходах сигналы, не имеющие раздельной для каждого выхода регулировки параметров импульсов, кроме амплитуды и полярности. Многоканальные генераторы импульсов – генераторы, выдающие на раздельных не связанных между собой выходах синхронные импульсные сигналы, имеющие независимую для каждого выхода установку длительности, амплитуды и полярности.

По диапазону длительностей вырабатываемых импульсов генераторы подразделяются на генераторы микросекундной и наносекундной длительности импульсов. В зависимости от характера последовательности основных импульсов различают генераторы непрерывной последовательности импульсов, генераторы серий импульсов, генераторы кодовых последовательностей импульсов (кодовых пакетов).

Генераторы импульсов делятся на следующие группы:

1. Генераторы с калиброванной установкой амплитуды импульса.

2. Генераторы с калиброванной установкой длительности импульса.

3. Генераторы с калиброванной установкой частоты следования импульсов.

4. Генераторы с калиброванной установкой временного сдвига импульса.

5.

Генераторы с одинаковой точностью установки амплитуды, длительности, частоты следования и временного сдвига импульсов.

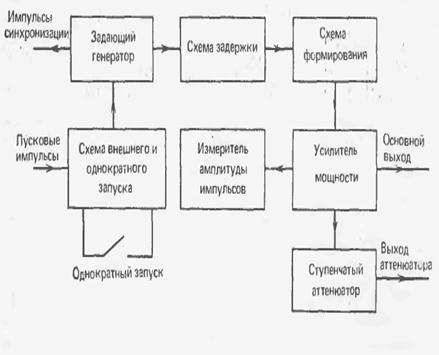

Структурная схема простейшего генератора импульсов одноканального типа изображена на рис. 4. Задающий генератор вырабатывает импульсы с частотой следования, регулируемой плавно, либо дискретно в заданном диапазоне. Импульсы задающего генератора используются для запуска схемы задержки и схемы формирования импульсов. Одновременно задающий генератор выдает импульсы синхронизации с той же частотой следования, выведенные на отдельное гнездо. Таким образом, с помощью элемента задержки можно обеспечить временной сдвиг основного сигнала относительно импульсов синхронизации. Задающий генератор может работать как в автоколебательном, так и в ждущем режиме. В ждущем режиме для запуска генератора необходимы пусковые импульсы, которые формируются устройством внешнего и однократного запуска. В ряде генераторов имеются возможности запуска генератора от последовательности внешних пусковых импульсов и однократного запуска путем подачи пускового импульса, сформированного в специальном устройстве. В режиме однократного запуска пусковой импульс в данной схеме формируется при нажатии кнопки, расположенной на передней панели прибора. Устройство задержки выдает импульсы, задержанные относительно запускающих импульсов, поступающих от задающего генератора. Время задержки регулируется либо плавно, либо дискретно. Схема формирования основных импульсов вырабатывает прямоугольные импульсы требуемой длительности и формы. Схема формирования позволяет устанавливать нужную длительность основных импульсов либо плавно, либо дискретно. В некоторых приборах регулируются длительность фронта и среза. Усилитель мощности предназначен для увеличения амплитуды основных импульсов до необходимого значения, изменения их полярности, а также для согласования схемы формирования основных импульсов с нагрузкой. Усилитель позволяет плавно изменять амплитуду импульсов в несколько раз. Для получения импульсов малой амплитуды служит ступенчатый аттенюатор, ослабляющий сигнал на 40.....100 дБ.

Измеритель амплитуды импульсов предназначен для измерения установленного значения амплитуды выходного сигнала и представляет собой импульсный вольтметр.

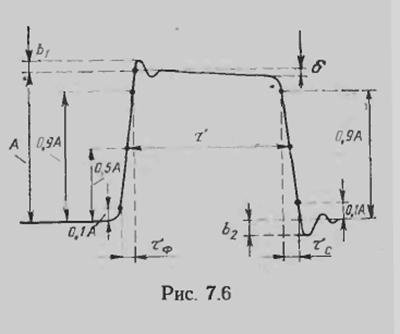

Реальная форма импульсов на выходе импульсного генератора отличается от прямоугольной. Характерные искажения формы импульсов показаны на рис. 5. Амплитуду импульса определяют продлением плоской части вершины до пересечения с фронтом. Амплитуда импульсов на выходе генератора зависит от сопротивления подключенной к нему нагрузки. Поэтому значение амплитуды импульсов, обеспечиваемой генератором, указывается для определенного сопротивления нагрузки. Длительность импульса прямоугольной формы τ определяется на уровне 0,5 от значения амплитуды. Длительность фронта τ_ф – время, в течение которого напряжение импульса нарастает от значения 0,1 до 0,9 амплитуды. Длительность среза τ_с – время, в течение которого напряжение импульса уменьшается от 0,9 до 0,1 от значения амплитуды. Неравномерность вершины импульса δ₁ — изменение плоской части вершины импульса. Оценивается в процентах по отношению к значению амплитуды. Выбросы на вершине b₁ и срезе b ₂ импульса – кратковременное отклонение мгновенного значения импульсного напряжения при установлении вершины или на участке среза от линий, определяющих его вершину и основание. Выбросы импульса оцениваются в процентах от значения амплитуды. По длительности генерируемых импульсов генераторы прямоугольных импульсов делятся на генераторы микросекундного и наносекундного диапазонов длительностей. Первые выдают импульсы длительностью 10^-1...10⁶ мкс, вторые 1...25000 нc.

Помимо импульсных генераторов, предназначенных для формирования импульсов прямоугольной формы, существуют генераторы сигналов специальной формы, относящиеся к группе Г6. Генераторы этого типа вырабатывают набор сигналов специальной формы, в том числе пилообразной, треугольной, ступенчатой и т. п. Часто эти же генераторы вырабатывают многофазный синусоидальный сигнал. Например, генератор Г6-26 выдает набор синусоидальных сигналов с фазами 0°, 90°, 180°, 270°. В телевизионном генераторе Г6-8 вырабатываются импульсы синусквадратичной формы, с помощью которых оценивается полоса пропускания видеотракта, сигнал ступенчатой формы для оценки нелинейных искажений и др.
