Структура АСР иАСЗ по давлению в парогенераторе и их работа

Структура отражена на рис. 3.17.

Р_пк.задна сброс

пит.вода Р_пг

В

топливо

-Р_пг-Р_пгР_{брук.зад}

Р_{рд. зад}БРУК

Рис. 3.17. Структура АСР и АСЗ по давлению в парогенераторе:

ПК – предохранительный клапан.

АСР и АСЗ по давлению в парогенераторе работают как единая система, включающая следующие составляющие:

регулятор давления РД, воздействующий на орган, регулирующий расход топлива;

регулятор давления РД_брук, воздействующий на орган, регулирующий расход пара из парогенератора в конденсатор через БРУК по схеме на рис. 3.6;

предохранительный клапан ПК, сбрасывающий пар из парогенератора в атмосферу или в пароприемное устройство в зависимости от типа парогенератора.

Вышерассмотренные составляющие включаются и отключаются поочередно в зависимости от величины сбрасываемой мощности.

Регулятор РД_брук,как правило, выполняется электрическим, описанным в п. 2.2, с двухпозиционным регулирующим органом типа «закрыто – открыто».

Предохранительный клапан ПК выполняется двухпозиционным.

АСР и АСЗ действуют в 3^х областях, приведенных на рис. 3.18.

a b t

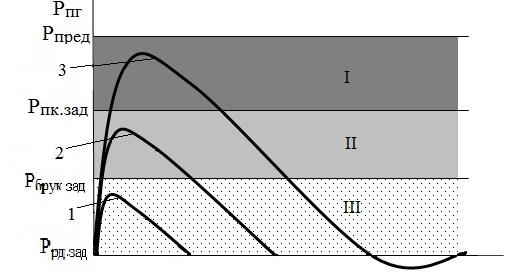

Рис. 3.18. Области действия АСР и АСЗ и типовые переходные процессы по давлению в парогенераторе:

- областьI,

- областьII,

- областьIII.

Область I – это область действия в основном регулятора РД. Нижний уровень этой области соответствует уставке Р_рд.зад срабатывания РД. Верхний уровень соответствует уставке Р_{брук.зад} срабатывания регулятора РД_брук. Типовой переходный процесс по давлению Р_пг в области I соответствует кривой 1 (рис. 3.18) и возникает при небольших по величине сбросах нагрузки.

Область II – это область действия в основном регулятора давления РД_брук. Нижний уровень этой области соответствует уставке Р_{брук.зад} этого регулятора. Верхний уровень соответствует уставке Р_пк.зад предохранительного клапана ПК. Типовой переходной процесс в области II соответствует кривой 2 (рис. 3.18) и возникает при сравнительно больших сбросах нагрузки.

Область III – это область действия в основном предохранительного клапана ПК. Нижний уровень области соответствует его уставке срабатывания Р_пк.зад. Верхний уровень соответствует пределу прочности Р_пред. Типовой переходный процесс в области III соответствует кривой 3 (рис. 3.18). Он возникает при очень больших сбросах нагрузки (номинальных и сверх номинальных) при следующей последовательности включения и отключения составляющих АСР и АСЗ.

При закрытии клапана турбины под воздействием РЧ по кривой 3 давление Р_пг начинает быстро возрастать. В интервале увеличения давления

Р_рд.зад<Р_пг<Р_{брук.зад} регулятор РД воздействует на закрытие топливного клапана по разностному сигналу Р_рд.зад – Р_пг.

Однако давление Р_пг продолжает расти по кривой 3, несмотря на прекращение подачи топлива, в силу инерционности тепловых процессов.

При достижении давлением Р_пг уставки Р_{брук.зад} регулятор РД_брук воздействует на открытие регулирующего органа БРУК по разностному сигналу РД_{брук.зад}- Р_пг.

Однако давление Р_пг продолжает возрастать из-за сравнительно медленнодействующего открытия клапана БРУК под воздействием электрического ИМ (время полного перемещения клапана порядка 8¸10 секунд).

При достижении давлением Р_пг по кривой 3 уставки Р_пк.зад открывается клапан ПК, и пар сбрасывается из парогенератора. Тогда давление Р_пг, достигнув максимума (рис. 3.18, кривая 3), снижается под одновременным действием ПК, РД_брук и РД.

При снижении давления Р_пг по кривой 3 до уставки Р_пк.зад закрывается клапан ПК, и сброс пара через него прекращается. При дальнейшем снижении давления до уставки Р_{брук.зад} под воздействием РД_брук и РД клапан БРУК закрывается, и сброс пара через него прекращается.

Дальнейшее снижение давления Р_пг до Р_рд.зад по кривой 3 протекает под воздействием регулятора РЧ турбины, который приоткрывает клапан турбины (в момент времени «а» на рис. 3.16).

При достижении Р_пг= Р_рд.зад в момент времени a на рис. 3.18 регулятор РД приоткрывает топливный клапан, таким образом обеспечивая выше указанное равенство после момента b (рис. 3.18) выхода парогенератора на холостой ход.

Области и процессы, приведенные на рис. 3.18, относятся также к режиму экстренного снижения мощности по п. 3.4 (без отключения генератора).

Значение Р_пред = 120 ¸ 125% от номинального в зависимости от типа парогенератора.

Численные значения уставок Р_пк.зад и Р_{брук.зад} устанавливаются в зависимости от динамических характеристик парогенератора как объекта регулирования по давлению и от структуры АСР и АСЗ по давлению в парогенераторе.
