Ток срабатывания отсечки

Отсечки мгновенного действия на линиях с односторонним питанием

Схемы отсечек

В сети с глухозаземленной нейтралью применяют трехфазные схемы, от КЗ всех видов. Для защиты от междуфазных КЗ используется двухфазная схема «неполная звезда». Схемы ТО аналогичны схемам МТЗ за отсутствием реле времени у мгновенных отсечек.

В сети с изолированной нейтралью или заземленной через большое сопротивление применяются двухфазные схемы.

Как и МТЗ, ТО выполняется на постоянном и переменном оперативном токах.

По условию селективности защита не должна работать за пределами защищаемой линии АВ, в токе В (см. рис. 5.3.1):

I_СЗ=k_НI_{К(В)макс}, (5.2)

где I_{К(В)макс} – максимальный ток КЗ в фазе линии при КЗ на шинах подстанции В;

k_Н – коэффициент надежности, 1,2...1,3 – для отсечек ЛЭП с реле типа РТ.

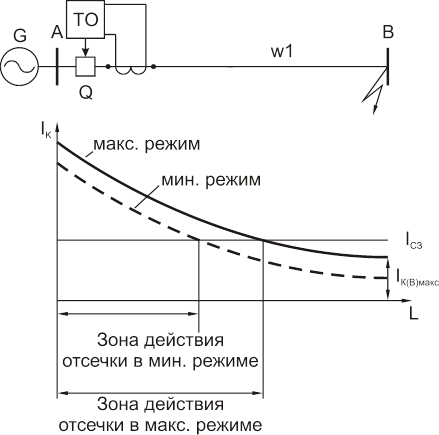

Рис. 5.3.1
