Описание установки. Трибометр состоит из двух дисков (рис

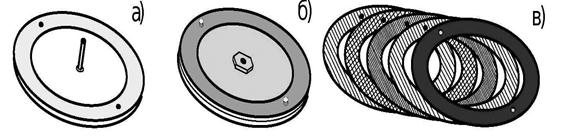

Трибометр состоит из двух дисков (рис. 2, а, б) между которыми закрепляются два кольца из набора колец (рис. 2, в).





Рис. 2. Трибометр

Нижний диск а закрепляется на вращающемся столе 10 установки ЛКМ–3. Два кольца из набора колец в закрепляются

дисках; верхний диск б накладывается на нижний диск а, так, чтобы ось нижнего диска вошла в отверстие верхнего диска.

К верхнему диску прикрепляют один конец нити (короткая нить бордового цвета), второй конец которой, пропустив через блок 12, прикрепляют к динамометру 13 (рис. 3).









Рис. 3. Трибометр на модуле ЛКМ-3

Нить наматывают на шкив верхнего диска. На верхний диск помещается груз 11 известной массы. При прокручивании стола установки нижний диск начнет вращаться относительно верхнего диска, при этом с некоторого момента начнется проскальзывание нижнего кольца относительно верхнего, нить в натянутом состоянии передаст усилие, с которым взаимодействуют кольца, на динамометр, по которому определяют силу трения.
