Метод отведений Эйнтховена. Эйнтховен предложил при проведении электрокардиографии измерять разность потенциалов между каждыми двумя вершинами равностороннего треугольника

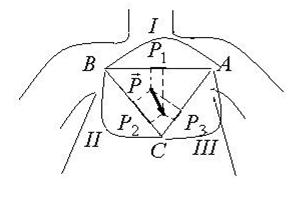

Эйнтховен предложил при проведении электрокардиографии измерять разность потенциалов между каждыми двумя вершинами равностороннего треугольника, построенного симметрично относительно тела человека, а центр теугольника совпадает с точкой интегрального электрического вектора сердца. Вершины этого треугольника лежат на левом предплечье (ЛР), правом предплечье (ПР) и левой ноге (ЛН). На каждые две точки накладываются по электроду, и между ними измеряется разность потенциалов. Каждые две точки наложения электродов называются стандартными отведениями.

Отведения:

I – ЛР-ПР;

II – ЛН-ПР;

III- ЛН-ЛР.

Разности потенциалов между каждыми двумя точками пропорциональны проекциям дипольного момента на линию, соединяющую соответствующие точки:
