А б в г. Рис. 45. Фазы заполнения пищевода контрастной массой и газом (по Л

Рис. 45. Фазы заполнения пищевода контрастной массой и газом (по Л. Е. Кевешу). Обозначения: а - фаза, «тугого» наполнения контрастной массой; б - фаза двойного контрастирования; в - фаза рельефа слизистой оболочки; г - фаза полного спадения пищевода.

Рис. 46. Схема проведения внутриротового снимка зубов в прикус.

Рис. 47. Обзорная рентгенограмма глотки в боковой проекции.

Обозначения: 1 - носовая часть; 2 - ротовая часть; 3 - гортанная часть;

4 - мягкое небо; 5 - корень языка; 6 - надгортанник; 7 – ямки

надгортанника; 8 - грушевидные карманы; 9 - перстневидный хрящ.

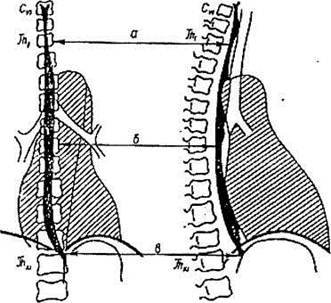

Рис. 48. Схема пищевода в прямой и боковой проекциях.

Обозначения: а - шейная часть; б - грудная часть; в - брюшная часть.

Рис. 49. Деление пищевода на сегменты (по Бромбару) в прямой (а) и боковой (б) проекции. Обозначения: 1 – трахеальный; 2 - надаортальный сегмент; 2 - аортальный; 3 - межаортобронхиальный; 4 – бронхиальный; 5 - подбронхиальный; 6 - ретрокардиальный; 7 - наддиафрагмальный; 8 - внутридиафрагмальный; 9 - брюшной.

Рис. 50. Желудок (а): 1 - дно желудка; 2 - кардиальная часть; 3 - тело желудка; 4 - угловая вырезка; 5 - привратниковая часть (а - привратниковое преддверие, б - привратниковый канал); 6 - привратник; 7 - малая кривизна желудка; 8 - большая кривизна желудка. Рентгеноанатомическая номенклатура отделов желудка (б): 1 - свод; 2а - газовый (желудочковый) пузырь; 2 - кардиальная часть; 3а - субкардиальный отдел; 3б - синус; 4 - угол желудка; 5 - приватниковое преддверие; 5б - привратниковый канал; 6 - привратник.

а

б

а б в

Рис. 51. Схематическое изображение желудка в прямой (А) и боковой (Б) проекциях.

Форма и положение желудка:

а - нормостеника;

б - астеника;

в - гиперстеника.

Рис.52. Рентгенограмма двенадцатиперстной кишки в прямой передней проекции (I) и схематическое изображение вариантов формы двенадцатиперстной кишки (II).

1 - верхняя часть двенадцатиперстной кишки;

2 - верхний изгиб;

3 - нисходящая часть;

4 - нижний изгиб;

5 - горизонтальная часть;

6 - восходящая часть двенадцатиперстной кишки.

Рис. 53. Схематическое изображение сжимателей двенадцатиперстной кишки (обозначены стрелками).

а б

Рис. 13. Схематическое изображение статической подвижности поджелудочной железы.

Положение:

а - лежа; б - стоя.

I

а б

II

в

Рис. 12. Схематическое изображение печени. I - вертикальное положение; а - прямая передняя проекция; б - прямая боковая проекция; II - латеральное; в - на левом боку (прямая проекция); г - на спине (боковая проекция).

Контрольные вопросы

1. Понятие о рентгеновском излучении.

2. Физические, химические и биологические свойства рентгеновских лучей.

3. Влияние плотности ткани на прохождение р. лучей через органы.

4. Методы рентгеновского исследования: рентгеноскопия и рентгенография.

5. Преимущество рентгеновского метода исследования перед другими анатомическими методами.

6. Основы рентгенологического метода исследования костной системы.

7. Структура костной ткани в рентгеновском изображении.

8. Понятие об эпифизе, метафизе, диафизе и апофизе.

9. Длинная, короткая и плоская кости в рентгеновском изображении.

10. Череп в рентгеновском изображении. Фасный и профильный снимок.

11. Особенности структуры свода черепа: швы, сосудистые борозды, ямки пахионовых грануляций, диплое, пальцевидные вдавления.

12. Основание черепа на профильном снимке.

13. Турецкое седло. Пазухи основной кости, их возрастные изменения. Пневматизация сосцевидного отростка височной кости.

14. Лицевой череп в рентгеновском изображении.

15. Придаточные полосы носа.

16. Позвоночник в целом на рентгенограмме. Возрастные изменения позвоночника.

17. Шейный отдел позвоночника.

18. Грудной отдел позвоночника.

19. Поясничный отдел позвоночника.

20. Крестец и копчик в рентгеновском изображении.

21. Варианты и аномалии позвонков.

22. Грудная кость и ребра в рентгеновском изображении.

23. Плечевой пояс.

24. Плечевой и локтевой суставы.

25. Предплечье и лучезапястный сустав.

26. Скелет кисти. Возрастные изменения. Точки окостенения

27. Таз. Возрастные изменения таза.

28. Тазобедренный и коленный суставы. Бедро.

29. Голень и голеностопный сустав.

30. Стопа, точки окостенения.

31. Роль рентгеновского метода исследования в определении возрастных изменений костного скелета.

32. Первичные (основные) и вторичные (добавочные) точки окостенения.

33. Молочные и постоянные зубы в рентгеновском изображении.

34. Принципы рентгенологического исследования пищеварительного тракта.

35. Порядок исследования пищеварительного тракта.

36. Пищевод в прямой и косых проекциях исследования. Физиологические сужения, дивертикулы пищевода.

37. Формы желудка в рентгеновском изображении.

38. Исследование функции желудка (тонус, перистальтика, опорожняемость, смещаемость, секреция).

39. Тонкая кишка.

40. Варианты формы и положения двенадцатиперстной кишки.

41. Толстый кишечник в рентгеновском изображении.

42. Холецистография. Варианты формы желчного пузыря.

43. Рентгеновская картина легких.

44. Бронхография.

45. Синусы плевры. Изменение диафрагмы при дыхательных движениях.

46. Сердце в рентгеновском изображении (в прямом и косых проекциях).

47. Исследование функции сердца. Ангиокардиография.

48. Урография внутривенная и ретроградная.

49. Пневморен.

50. Пневмоперитонеум.

51. Лоханка и чашечки в рентгеновском изображении. Ампулярная, ветвистая, интраренальная и экстраренальная лоханка.

52. Мочеточники и мочевой пузырь в рентгеновском изображении (уретеро-и цистография).

53. Метросальпингография. Везикулография.
