Рис. 56. Рентгенологические признаки увеличения легочной артерии при исследовании в прямой проекции (по Л.Д.Линденбратену, Л.Б.Наумову, 1974).

Обозначения: а - нормальная картина дуг сердца и крупных сосудов; б - удлинение дуги легоч­ного конуса и легочной артерии по левому контуру тени сердца; в - удлинение и выбухание дуги легочного конуса и легочной артерии по левому контуру.

а б г

Рис. 57. Нарушения легочного кровообращения в рентгеновском изобра­жении (по Л.Д.Линденбратену, Л.Б.Наумову, 1974).

Обозначения: а – нормальная картина легочного рисунка; б - артериальное полнокровие легких (артерии легких расширены); г - венозное полнокровие легких (расширены как вены, так и артерии).

Рис. 58. Фазы заполнения пищевода контрастной массой и газом (по Л.Д.Линденбратену, Л.Б.Наумову, 1974).

Обозначения: а - фаза массивного заполнения органа контрастной массой; б - фаза пневморельефа; в - фаза рельефа слизистой оболочки; г - фаза полного спадения органа.

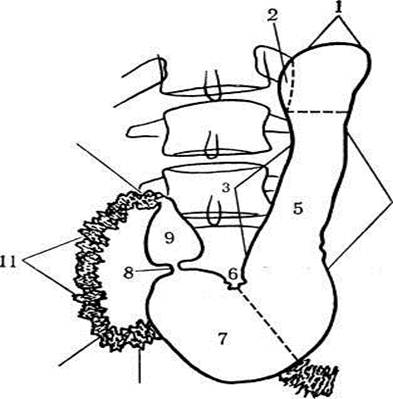

Рис. 59. Желудок и двенадцати­перстная кишка в рентгеновском изображении при исследовании в прямой проекции (по Л.Д.Линденбратену, Л.Б.Наумову, 1974).

Обозначения: 1 - свод желудка; 2 - кардиальная часть; 3 - малая кривизна; 4 - боль­шая кривизна; 5 - тело желудка; 6 - угол желудка; 7 - антральный от­дел; 8 - канал привратника; 9 - луко­вица; 10 - верхняя кривизна двенадца­типерстной кишки; 11 - нисходящая часть двенадцатиперстной кишки; 12 - нижняя кривизна двенадцатиперстной кишки; 13 - нижняя горизонталь­ная часть двенадцатиперстной кишки.

в

Рис. 60. Положение и форма же­лудка в рентгеновском изображе­нии (по Л.Д.Линденбратену, Л.Б.Наумову, 1974).

Обозначения: а - желудок в форме крючка (у нор­мостеника); б - Ржелудок в форме удли­ненного крючка (у астеника); в - же­лудок в форме высоко расположенного крючка, или рога (у гиперстеника).

Рис. 61. Типичные смещения желудка (по Л.Д.Линденбратену, Л.Б.Наумову, 1974).

Обозначения: а - нормальная картина; б - деформация и оттесне­ние желудка увеличенной левой долей печени; в - смещение желудка увеличенной селезенкой; г - смещение желудка увеличенной поджелудочной железой.
