Описание установки. В настоящее время для амплипульстерапии медицинская промышленность выпускает аппараты «Амплипульс-3Т»

В настоящее время для амплипульстерапии медицинская промышленность выпускает аппараты «Амплипульс-3Т», «Амплипульс-4», «Амплипульс-5». На рис. 3 показан аппарат «Амплипульс-5». Он представляет собой переносную модель, работающую от сети переменного тока напряжением 127 – 200 В. Аппарат выполнен по II классу защиты. К нему прилагается комплект электродов.

На передней панели аппарата расположены: кнопка ПУСК-СБРОС – начало и конец отчета времени процедуры – 1 (процедурный таймер); кнопка – ХОД РАБОТЫ – установка видов воздействий – 2; кнопка МОДУЛЯЦИЯ - установка коэффициента модуляции – 3; кнопка – ЧАСТОТА МОДУЛЯЦИИ - установка длительности серий и пауз – 5; кнопка ТОКА ПАЦИЕНТА – установка диапазона тока пациента – 6; ручка «∆» - регулятор тока пациентов – 7; кнопочный переключатель режима воздействия – 8; выходной режим аппарата, - подключение кабеля пациента – 9; кнопка ЭЛЕКТРОДЫ-КОНТРОЛЬ, - подключение цепи пациента – 10; светоизлучающий индикатор, - индикация подключения цепи пациента – 11; цифровое табло, отображающее установленное время процедуры – 12; кнопка «х10» - установка десятков времени процедуры – 13; кнопка «х1» - установка единиц минут времени процедуры – 14; цифровое табло «мА», индикация величины установленного тока пациента – 15.

Рис. 3 Общий вид панели аппарата Амплипульс-5

Между верхним и нижним рядом кнопок управления аппаратом «Амплипульс-5» находится световая индикация (слева на право на панелях 1, 2, 3, 4) включенного рода работы, включенного значения коэффициента модуляции, включенного значения частоты модуляции и включенного значения длительности серий и пауз.

Упрощенная электрическая схема аппарата приводится на рисунке 4.

Рис. 4. Упрощенная электрическая схема аппарата Амплипульс-5.

Схема аппарата состоит из следующих основных функциональных узлов:

1. генератора колебаний несущей частоты;

2. генератора модулирующего напряжения низкой частоты;

3. блока питания;

4. амплитудного модулятора;

5. коммутатора коэффициента модуляции;

6. формирователя скорости нарастания и спада тока в сериях;

7. коммутатора рода работ;

8. формирователя длительности и пауз;

9. усилителя мощности;

10. цифрового измерителя тока пациента;

11. процедурного таймера;

12. коммутатора режимов.

Колебания прямоугольной формы от генератора колебаний несущей частоты поступают на первый вход амплитудного модулятора.

В амплитудном модуляторе за счет избирательной резонансной нагрузки колебания прямоугольной формы преобразуются в колебания прямоугольной формы и модулируются по амплитуде также синусоидальными колебаниями, поступающими на вход модулятора через коммутатор коэффициента модуляции от генератора модулирующего напряжения низкой частоты.

Непрерывный модулированный по амплитуде сигнал в формирователе скорости нарастания и спада под действием управляющих сигналов коммутатора рода работы и формирователя длительности и нагрузки преобразуется (в зависимости от установленного рода работы) в прерывистый синусоидально-модулированный сигнал с линейным нарастанием и спадом амплитуды. Таким образом, сигнал на выходе формирователя скорости нарастания и спада является полным сигналом, обеспечивающим все виды воздействий аппарата. Выходной сигнал формирователя скорости нарастания и спада усиливается усилителем мощности и через коммутатор режимов поступает к электродам. Ток пациента измеряется цифровым измерителем тока. Процедурный таймер производит отсчет времени от начала процедуры, а по истечении времени процедуры выдает звуковой сигнал и автоматически включает ток пациента. Формы выходных напряжений (тока пациента) при различных видах воздействий (родах работы) приведены на рис.5а.

По осциллограмме показанной на рис. 5 б снимаемой с осциллографа, подключенному параллельно внешней нагрузки прибора «Амплипульс-5» (рис.6) можно определить максимальный и минимальный размах модулируемого напряжения, т.е. и , по значениям которых определяется коэффициент модуляции, с использованием следующего выражения:

. (1)

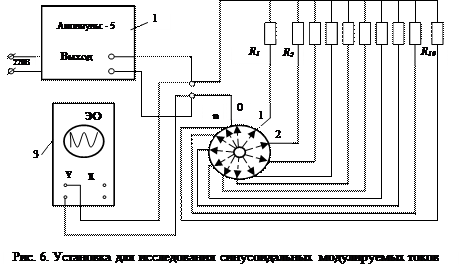

Схема экспериментальной установки показана на рис. 6.

Из указанной схемы установки видно, что выходной сигнал от прибора «Амплипульс – 5» - 1 подается на внешнюю нагрузку (). Каждое сопротивление нагрузки подключается к указанному выше переключателю – 2.

Параллельно внешней нагрузке подключен электронный осциллограф (ЭО) – 3, с использованием которого и наблюдается характер изменения формы модулируемого синусоидального сигнала при различных родах работ, в том числе и минимальный размах напряжения на внешней нагрузке.
