Изучение последовательной цепи переменного тока





Лабораторная работа № 39

Порядок работы



1. Внимательно ознакомиться с устройством ФПК- 06.

2. Включить установку выключателем СЕТЬ на задней панели устройства.

3. Дать прогреться в течение 5 мин.

4. Выберите образец диода , характеристики которого будут исследоваться.

5. Устанавливая с помощью кнопок «+» и «-» необходимые значения напряжения на р-п переходе и считывая при этом с индикатора мА, мкА значения прямого тока через переход, подготовьте данные для построения прямой ветви вольтамперной характеристики. По окончании измерений нажмите кнопку СБРОС.

Примечание: При достижении значения тока 10 мА следует прекратить измерения, т.к. при этой величине источник питания переходит в режим ограничения тока.

6. Проделать те же измерения для другого полупроводника.

7. Нажмите кнопку ПРЯМАЯ – ОБРАТНАЯ для включения режима подготовки данных для построения обратной ветви вольтамперной характеристики. При этом погаснет индикатор ПРЯМАЯ и будет светиться индикатор ОБРАТНАЯ.

Повторите п.5 для обратной ветви вольтамперной характеристики. Примечание: При достижении значения напряжения -30 В следует прекратить измерения, т.к. при этой величине источник питания переходит в режим ограничения напряжения.

8. Данные занести в таблицу и по полученным измерениям построить вольт-амперную характеристику. Оба графика построить на одной координатной сетке.

Таблица



Диод 1 Диод 2
Uпр Iпр Uобр Iобр Uпр Iпр Uобр Iобр




Контрольные вопросы

Чем отличается проводник от полупроводника и диэлектрика по своим электрическим свойствам?

1. Объяснить модель полупроводника с точки зрения зонной теории.

2. Объяснить собственную и примесную проводимость полупроводников.

3. Объяснить выпрямляющее действие контакта на границе двух полупроводников р-п типа.

4. Начертить вольтамперную характеристику полупроводникового диода.



Цель работы: изучение законов переменного тока, определение индуктивности, емкости и полного сопротивления цепи

Приборы: амперметр, вольтметр, реостат, катушка индуктивности, конденсатор, соединительные провода.



Теория метода

Основными параметрами электрической цепи являются напряжение U, сила тока I и сопротивление R. Эти параметры связаны по закону Ома

Если на сопротивлении R выделяется мощность, то оно называется активным. В цепях переменного тока имеются реактивные сопротивления т.е. безваттные, не поглощающие энергию. Это катушка индуктивности L и конденсатор емкостью c.

Если на активное сопротивление подать переменное напряжение, изменяющееся по закону синуса U=U0 sinωt, то и сила тока также будет изменяться по закону синуса:

,

где U0 и I0 – амплитудные значения напряжения и силы тока.

Напряжение и ток совпадают по фазе (диаграмма 1)

диаграмма 1

Если цепь содержит катушку индуктивности, то при прохождении переменного тока в ней возникает ЭДС самоиндукции

пропорциональная изменению силы тока в единицу времени, где коэффициентом пропорциональности является индуктивность L.

ЭДС самоиндукции уравновешивается с напряжением на катушке

Обозначив ωLI0=U0, где U0 – амплитудное значение напряжения, т.е. напряжение на катушке опережает ток на (диаграмма 2)

Амплитудное значение силы тока равно , где ωL представляет индуктивное сопротивление RL.

Если цепь содержит конденсатор емкостью с, то напряжение на нем будет равно и сила тока равна изменению заряда в единицу времени .

Заряд пропорционален напряжению, тогда сила тока будет равна

Обозначим , получим .

Следовательно, напряжение на конденсаторе отстает по фазе от тока на (диаграмма 3).

диаграмма 3 диаграмма 4



Амплитудное значение тока можно представить как ,

где знаменатель выражает емкостное сопротивление Rc.

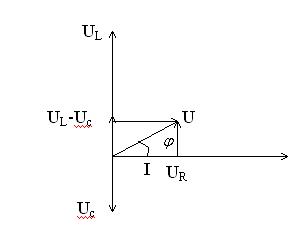

Если цепь содержит активное сопротивление R, то общее напряжение будет равно векторной сумме напряжений UR, UL, Uc (диаграмма 4).



Полное сопротивление цепи или





Введя индуктивное и емкостное сопротивление, получим:

Ток и напряжение сдвинуты по фазе на угол φ.

Из диаграммы 4 определим тангенс угла φ
