Работа с рисунками

Для создания и изменения рисунков используется панель инструментов Рисование, которая выводится на экран командами: Вид, Панели инструментов, Рисование.

Рисование автофигуры (основные фигуры, блок – схемы и т.д.):

1. Щелкнуть на панели инструментов Рисование кнопку Автофигуры.

2. Выбрать и щелкнуть нужную автофигуру.

3. Прочертить на странице документа при нажатой левой кнопке мыши необходимый размер фигуры

Вставка текста в автофигуру:

1. Вызвать контекстное меню фигуры и выполнить команду Добавить текст.

2. Ввести текст и щелкнуть за пределами фигуры.

Рисование окружности:

1. Выбрать автофигуру эллипс.

2. При нажатой клавише Shift строится окружность без фиксации центра, а при нажатых клавиш Shift + Ctrl получается окружность с фиксированным центром.

Выделение фигуры – щелкнуть мышкой по фигуре.

Удаление фигур:

1. Выделить фигуру.

2. Нажать клавишу Del.

Поворот фигур:

1. Выделить фигуру.

2. На панели Рисование щелкнуть кнопку Свободное вращение

3. Вращать мышкой появившиеся зеленые маркеры.

Заливка фигур:

1. Выделить фигуру.

2. На панели рисование развернуть кнопку Цвет заливки. Щелкнуть нужный цвет.

Для заливки можно использовать контекстное меню – Формат автофигуры, Заливка.

Выделение нескольких автофигур – 2 способа выделения:

1. Щелкать по автофигурам при нажатой клавише Shift.

2. На панели Рисование щелкнуть кнопку Выбор объектов и обвести при нажатой левой кнопке мыши пунктирный прямоугольник вокруг выделяемых фигур.

Группирование автофигур - выделить автофигуры, щелкнуть кнопку Действия, а затем Группировать. Группированные объекты представляют собой уже отдельный объект.

Разгруппировать объект - выделить объект, щелкнуть кнопку Действия, а затем Разгруппировать.

4.3. Импорт графических объектов и к оманда Объект WordArt

Word имеет встроенную коллекцию художественных изображений, которые можно вставить в документ командами меню: Вставка, Рисунок, Картинки.

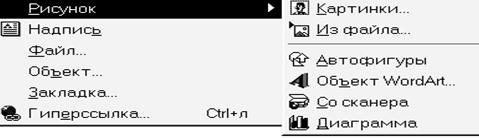

	Меню вставки рисунка

Команда Картинки открывает окно " Microsoft Clip Gallery ". На вкладке Картинки выделяется картинка, щелкается кнопка Вставить и картинка вставляется на место предварительно установленного курсора в документе. Картинки затем можно редактировать.

Команда Объект WordArt. Выводит на экран панель коллекция WordArt с набором спецэффектов. Выберем мышкой нужный стиль надписи и щелкнем ОК. Появляется окно Изменение текста WordArt, в котором нужно набрать текст для трансформации. На рис. 4.1 представлен результат применения WordArt

Изменение текста WordArt

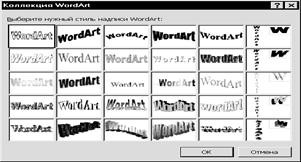

КоллекцияWordArt
