Устройство синхронных машин

Синхронной машиной называется двухобмоточная электрическая машина переменного тока, одна из обмоток которой присоединена к электрической сети с постоянной частотой, а вторая — возбуждается постоянным током.

У синхронных машин частота вращения магнитного поля равна (синхронна) частоте вращения ротора ().

Синхронная машина имеет неподвижную часть — статор и подвижную — ротор.

Существует прямое (основное) и обращенное исполнение синхронной машины. Прямое исполнение — обмотка возбуждения расположена на роторе, а рабочая обмотка переменного тока — на статоре. Обращенное исполнение — обмотка возбуждения расположена на статоре, а рабочая обмотка - на роторе.

Обмотка переменного тока называется якорной обмоткой, а часть машины, несущая якорную обмотку, называется якорем; часть машины, несущая обмотку возбуждения,— индуктором.

Обращенное исполнение применяется для машины небольшой мощности (2-5 кВт).

Для более крупных машин применяется основное исполнение. В этом случае с помощью скользящего контакта подводится только мощность возбуждения, составляющая 0,3—2 % мощности машины, а не полная мощность, как в обращенном исполнении.

В дальнейшем будем рассматривать прямое исполнение.

Статор машин прямого исполнения включает в себя корпус, выполненный из чугуна или алюминиевого сплава. В корпус запрессован сердечник, выполненный из пластин электротехнической стали. При наружном диаметре более 1 м сердечник собирается из сегментов. В сердечнике выштампованы пазы. В пазах статора размещается многофазная (обычно трехфазная) 2р-полюсная обмотка. Фазы обмотки соединяются обычно в звезду.

На роторе, вал которого опирается на подшипники, располагается обмотка возбуждения. Она имеет такое же число полюсов, как и обмотка статора. Обмотка возбуждения питается постоянным током через два контактных кольца и щетки от постороннего источника - системы возбуждения.

Конструкция ротора зависит от частоты вращения машины. При
n<1500 об/мин (соответственно 2р>4 при f =50Гц) применяется явнополюсное исполнение (явно выраженные полюсы). При n=≥1500 об/мин (2р≤4) применяется неявнополюсное исполнение (неявно выраженные полюсы).

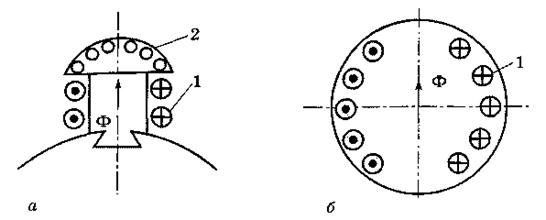

Рис. 6.3 Конструкция роторов синхронных машин; а – явнополюсная; б – неявнополюсная; обмотки: 1 – возбуждения; 2 — демпферная

Сердечник явнополюсного ротора состоит из полюсов и обода, к которому они крепятся. Полюсы собираются из штампованных листов электротехнической стали толщиной 1—2 мм, которые стягиваются коваными или литыми нажимными щеками. В отдельных случаях применяются массивные литые полюсы. Полюсы крепятся к ободу с помощью болтов (машины малой и средней мощности с массивным ободом), или полюсных хвостов Т-образной или иной формы. На каждом полюсе устанавливается катушка обмотки возбуждения. Обод ротора выполняется массивным (сварным, литым) или шихтованным из штампованных листов электротехнической стали толщиной 1,5—6 мм. Листы стягиваются шпильками. При наружном диаметре до 2— 4 м обод изготовляется из сплошных листов и насаживается непосредственно на вал. При большом диаметре обод собирается из отдельных сегментов, которые крепятся на сварном остове. Для машин, имеющих значительную осевую длину, в ободе имеются каналы для прохождения охлаждающего воздуха к периферийным зонам ротора. Для крепления обмотки возбуждения полюсные наконечники имеют выступы. Для этих же целей используются межполюсные распорки. Для обеспечения более устойчивой работы в переходных режимах на роторе устанавливается демпферная обмотка. Она расположена в наконечниках полюсов и по своей конструкции аналогична короткозамкнутой обмотке ротора в асинхронном двигателе.

Сердечник неявнополюсного ротора изготовляется как единое целое с хвостовиками (концами вала) из одной поковки из углеродистой стали (диаметром до 800 мм) или легированной стали (диаметром свыше 800 мм). Обмотка возбуждения распределяется по нескольким пазам ротора. Для защиты лобовых частей обмотки возбуждения от центробежных сил применяют бандажные кольца, изготовляемые для крупных турбогенераторов из немагнитной стали (или титана). Бандажное кольцо жестко сопрягается с сердечником или хвостовиком. Обмотка в пазах ротора удерживается немагнитными дюралевыми клиньями. Роль демпферной обмотки в неявнополюсных машинах играют массив ротора и проводящие клинья.

Все промышленные синхронные машины выполняются на стандартизованную частоту 50 Гц.

В зависимости от мощности и частоты вращения номинальное напряжение обмотки якоря (статора) синхронных машин выбирается из числа стандартных напряжений: 0,23; 0,4; 3,15; 6,3; 10,5; 13,8; 15,75 кВ (для генераторов) и 0,22; 0,38; 3; 6; 10 кВ (для двигателей).

В крупных турбогенераторах и гидрогенераторах номинальное напряжение обмотки якоря иногда принимают нестандартным — от 18 до 24 кВ. Номинальное напряжение обмотки возбуждения выбирается в пределах от 24 до 400 В.

С ростом мощности и частоты вращения КПД машины увеличивается. При мощности 100—4000 кВА он составляет 0,9—0,95; в гидрогенераторах и турбогенераторах большой мощности он достигает 0,97—0,99.

3. Особенности конструктивного выполнения
гидрогенераторов и турбогенераторов

В зависимости от мощности турбины и напора воды частота вращения гидрогенераторов изменяется от 50 до 600 об/мин. Большие частоты вращения соответствуют высоконапорным ГЭС с турбинами небольшой мощности, меньшие частоты — низконапорным ГЭС с крупными турбинами.

Турбогенераторы, как правило, выполняются на частоту вращения 3000 об/мин и имеют соответственно число пар полюсов p = 1. При p = 2 изготовляются турбогенераторы для атомных электростанций (АЭС), где при имеющихся параметрах пара иногда не удается получить частоту вращения турбины более 1500 об/мин.

Особенности условий работы гидрогенератора и турбогенератора влияют на конструкцию этих машин.

Гидрогенераторы выполняются преимущественно с вертикальной осью вращения. Турбина располагается под гидрогенератором, и ее вал, несущий рабочее колесо, сопрягается с валом генератора с помощью фланцевого соединения. Так как частота вращения мала, а число полюсов велико, ротор генератора выполняется с большим диаметром и малой активной длиной. Обычно ротор имеет явнополюсное исполнение. Активные части в этой тихоходной машине занимают сравнительно малую долю ее общего объема. Большую часть объема занимают конструктивные части: опорный подшипник — подпятник, воспринимающий массу вращающихся частей генератора и турбины; направляющие подшипники, придающие оси ротора определенное положение в пространстве; верхняя и нижняя крестовины, несущие на себе подпятник и подшипники, корпус статора, остов ротора, воздухоохладители, маслоохладители и др. В зависимости от расположения подпятника вертикальные гидро­генераторы бывают подвесными (подпятник расположен над ротором) и зонтичными (подпятник расположен ниже остова ротора). Гидроагрегаты, объединяющие турбину и гидрогенератор, являются крупнейшими из используемых в промышленности машин. Их мощность достигает 200—600 МВ.А, высота 20—30 м. Гидрогенераторы, изготовленные для Саяно-Шушенской ГЭС, являются самыми мощными в мире. Они имеют мощность 715 MB.A при частоте вращения 143об/мин. Внешний диаметр генератора примерно 15м, диаметр его ротора 12м, длина магнитопровода статора 2,75м.

Турбогенераторы почти всегда выполняются с горизонтальной осью вращения. Диаметр ротора турбогенератора значительно меньше, чем его активная длина, ротор обычно имеет неявнополюсное исполнение. Предельный диаметр ротора при частоте вращения 3000 об/мин по условиям механической прочности составляет 1,2—1,25 м. Активная длина ротора по условиям механической жесткости не превышает 6—6,5 м. Активные части занимают в турбогенераторе относительно больший объем. Стремление к увеличению мощности в единице реализуется применительно к турбогенераторам за счет внедрения более интенсивных способов охлаждения без заметного увеличения габаритных размеров. Турбогенераторы мощностью 800—1000 МВт имеют практически такие же габаритные размеры, как турбогенераторы мощностью 100 MBт, и отличаются от последних только тем, что в них применяется непосредственное охлаждение проводников обмоток водородом, дистиллированной водой или маслом. В России освоен серийный выпуск турбогенераторов мощностью до 800 МВт.
