МАРШРУТНЫЕ УКАЗАТЕЛИ

Г л а в а 5. СИГНАЛЬНЫЕ УКАЗАТЕЛИ И ЗНАКИ

5.1. В тех случаях, когда необходимо указать путь приема или направление следования поезда или маневрового состава, применяются маршрутные световые указатели направления белого цвета (цифровые, буквенные или положения), помещаемые на мачтах светофоров или на отдельной мачте (рис. 5.1, а). Для указания номера пути, с которого разрешено движение поезду, на групповых выходных и маршрутных светофорах устанавливаются маршрутные световые указатели зеленого цвета (рис. 5.1,б). Эти указатели могут использоваться и для указания номера пути, с которого разрешено движение маневрового состава при наличии на выходном или маршрутном светофоре лунно-белого огня.

Рис.5.1.

5.2. Освещаемые стрелочные указатели одиночных стрелок в обе стороны показывают:

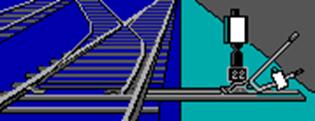

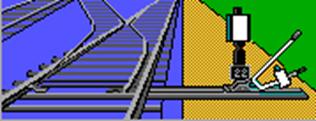

стрелка установлена по прямому пути - днем - белый прямоугольник узкой стороны указателя; ночью - молочно-белый огонь (рис. 5.2,а);

Рис.5.2,а

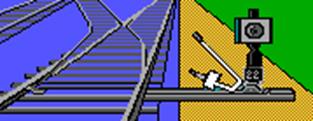

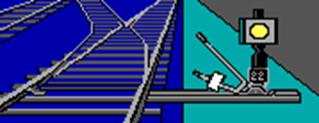

стрелка установлена на боковой путь - днем - широкая сторона указателя; ночью - желтый огонь (рис. 5.2,б).

Рис.5.2,б

5.3. Положение перекрестных стрелок обозначается двумя обычными стрелочными указателями, которые показывают, что стрелки установлены:

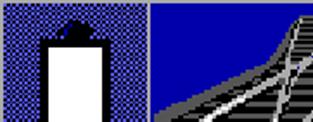

по прямому пути - днем на обоих указателях белые прямоугольники узкой стороны указателей; ночью - молочно-белые огни (рис. 5.3, а);

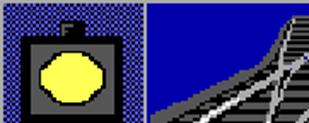

с пересечением прямого пути - днем на обоих указателях широкие стороны указателей; ночью - желтые огни (рис. 5.3,б);

а)

б)

Рис.5.3

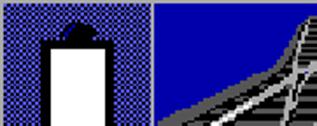

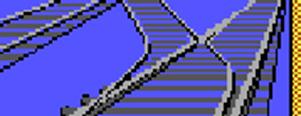

с прямого на боковой путь - днем на ближнем указателе видна широкая сторона указателя; ночью - желтый огонь, а на дальнем - днем виден белый прямоугольник узкой стороны указателя; ночью - молочно-белый огонь (рис. 5.3,в);

с бокового на прямой путь - днем на ближнем указателе виден белый прямоугольник узкой стороны указателя; ночью - молочно-белый огонь, а на дальнем - днем видна широкая сторона указателя; ночью - желтый огонь (рис. 5.3, г).

в)

г)

Рис.5.3

5.4. Неосвещаемые стрелочные указатели показывают:

стрелка установлена по прямому пути - стреловидный указатель направлен ребром вдоль пути (рис. 5.4, а);

стрелка установлена на боковой путь - стреловидный указатель направлен в сторону бокового пути (рис. 5.4, б).

а)

б)

Рис.5.4
