Мережні повторювачі

Існуючі обмеження топологій, а саме обмеження довжини кабельного сегменту можна обійти, використовуючи різноманітні пристрої, так звані активні комунікаційні пристрої, оскільки є ще й пасивні комунікаційні пристрої. До них відносять кабелі та інші середовища передачі даних.

Повторювачі (repeater - репітер) забезпечують простий і дешевий спосіб з'єднання локальних мереж. Працюючи на рівні 1 (фізичний рівень) моделі OSI, повторювачі забезпечують лише просту регенерацію (посилення і відновлення форми) сигналів. У міру розповсюдження в середовищі (наприклад, мідний кабель) сигнал затухає і спотворюється - повторювачі підсилюють одержаний сигнал і передають (повторюють, копіюють) його в інший кабельний сегмент. Повторювачі можна використовувати тільки для з'єднання однотипних мереж (наприклад, Ethernet - Ethernet), хоча допустиме використовування кабельних систем різних типів.

По суті справи, повторювачі просто забезпечують можливість збільшення протяжності фізичного середовища, не впливаючи на якість передачі. Проте простота з'єднання мереж за допомогою репітерів не дістається дарма - після такого об'єднання зростає завантаженість обох сегментів. Повторювач просто передає всі одержані з одного сегменту пакети в інший сегмент, внаслідок чого збільшується розмір колізійного домену і вірогідність виникнення конфліктів при спробі доступу до середовища передачі.

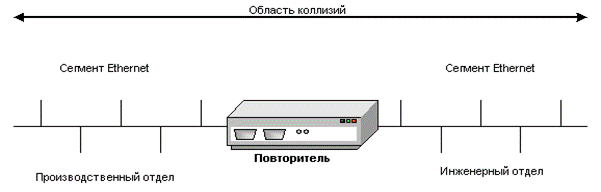

В приведеному на малюнку прикладі співробітники інженерного відділу можуть обмінюватися даними з користувачами з виробничого відділу і спільно використовувати пристрої і ресурси комп'ютерів, що розділяються в кожній мережі. Проте за цю можливість доведеться заплатити збільшенням завантаження середовища в обох мережах - пакети передаватимуться в обидві мережі незалежно від того, адресовані вони вузлу в своєму або сусідньому сегменті. До установки повторювача в кожній мережі був присутній тільки локальний трафік, тепер же передаються пакети з обох сегментів. Локальний трафік однієї мережі в результаті відніматиме частину смуги іншої мережі, знижуючи загальну продуктивність. По суті справи сполучені повторювачем мережі є однією локальною мережею (колізійним доменом).

В даний час повторювачі (в своєму початковому варіанті - для з'єднання ЛОМ) використовуються достатньо рідко, проте слід пям'ятати, що концентраторы 10BaseT, 100BaseTX є нічим іншим, як багатопортовими повторювачами і до них застосовні всі сказані вище слова. Обмеження на використовування повторювачів в мережах Ethernet описані правилом чотирьох концентраторів. Таким чином виникає нове обмеження в мережі, яке пов’язане із зростанням домену колізій. Частина мережі, в якій комп’ютери взаємодіють між собою, в наслідок чого можуть виникати колізії називається доменом колізій.

Для зменшення домену колізій використовують сегментацію мереж, т.т. їх розподіл на менші частини. Межею сегментації є мікро сегментація. Для виконання сегментації мережі використовуються мости та комутатори.
