Проміжне мережеве устаткування

Повторители і концентратори

Основна функція повторителя (repeater), як це витікає з його назви, - повторення сигналів, що поступають на його порт. Повторитель покращує електричні характеристики сигналів і їх синхронність, і за рахунок цього з'являється можливість збільшувати загальну довжину кабелю між самими видаленими в мережі вузлами.

Багатопортовий повторитель часто називають концентратором (concentrator) або хабом (hub), що відбиває той факт, що цей пристрій реалізує не лише функцію повторення сигналів, але і концентрує в одному центральному пристрої функції об'єднання комп'ютерів в мережу. Практично в усіх сучасних мережевих стандартах концентратор є необхідним елементом мережі, що сполучає окремі комп'ютери в мережу.

Відрізки кабелю, сполучаючі два комп'ютери або які або два інших мережевих пристрої, називаються фізичними сегментам, тому концентратори і повторители, які використовуються для додавання нових фізичних сегментів, є засобом фізичної структуризації мережі.

Концентратор - пристрій, у якого сумарна пропускна спроможність вхідних каналів вища за пропускну спроможність вихідного каналу. Оскільки потоки вхідних даних в концентраторі більше вихідного потоку, то головним його завданням є концентрація даних. При цьому можливі ситуації, коли число блоків даних, що поступає на входи концентратора, перевищує його можливості. Тоді концентратор ліквідовує частину цих блоків.

Ядром концентратора є процесор. Функції, що виконуються концентратором, близькі до завдань, покладених на мультиплексор. Нарощувані (модульні) концентратори дозволяють вибирати їх компоненти, не думаючи про сумісність із вже використовуваними. Сучасні концентратори мають порти для підключення до різноманітних локальних мереж.

Концентратор є активним устаткуванням. Концентратор служить центром (шиною) зіркоподібної конфігурації мережі і забезпечує підключення мережевих пристроїв. У концентраторі для кожного вузла (ПК, принтери, сервери доступу, телефони і ін.) має бути передбачений окремий порт.

Нарощувані концентратори є окремими модулями, які об'єднуються за допомогою швидкодіючої системи зв'язку. Такі концентратори надають зручний спосіб поетапного розширення можливостей і потужності мережі.

Концентратор здійснює електричну розв'язку відрізків кабелю до кожного вузла, тому коротке замикання на одному з відрізків не виведе з ладу усю мережу.

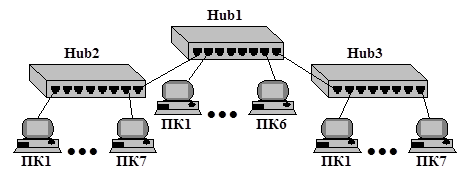

Мал. 6.11 Логічний сегмент, побудований з використанням концентраторів

Концентратори утворюють з окремих фізичних відрізків кабелю загальне середовище передачі даних - логічний сегмент. Логічний сегмент також називають доменом колізій, оскільки при спробі одночасної передачі даних будь-яких двох комп'ютерів цього сегменту, що хоч би і належать різним фізичним сегментам, виникає блокування передавального середовища. Слід особливо підкреслити, що, яку б складну структуру не утворювали концентратори, наприклад шляхом ієрархічного з'єднання (мал. 6.11), усі комп'ютери, підключені до них, утворюють єдиний логічний сегмент, в якому будь-яка пара взаємодіючих комп'ютерів повністю блокує можливість обміну даними для інших комп'ютерів. Концентратори підтримують технологію "plug and play" і не вимагають якої-небудь установки параметрів. Необхідно просто спланувати свою мережу і вставити роз'єми в порти хаба і комп'ютерів.
