Сравнение способов с предысканием

Структурная схема

Упрощенная схема.

В) Схема с прямым предысканием.

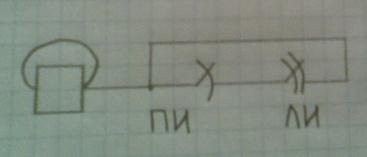

Б) Схема с обратным предысканием(предварительное искание-ПИ).

Упрощенная схема

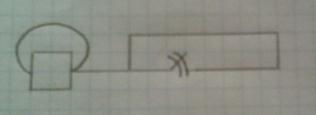

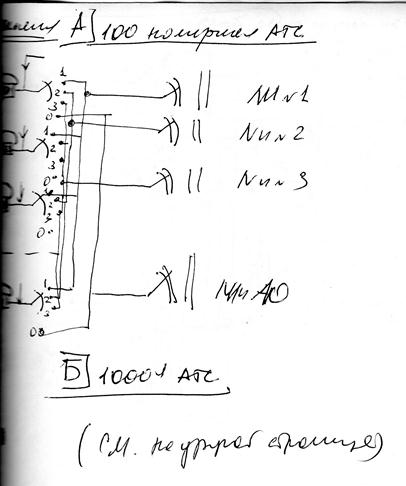

А) Схема без предыскания (не оптимальная и простейшая), когда на каждую линию включается свой ДШИ-100

АТС на 100 номеров

Телефоны и сигналы в абонентской линии

Выше рассматривались сигналы в аб. линии при импульсном наборе.

а) Подключение телефона к АТС

(ТА)

б) простейшая схема телефонного аппарата -ТА

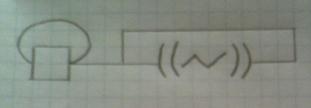

Телеф. капсула

До снятия трубки рычажный переключатель (РП) соединен с цепью звонка. При снятии трубки РП соединяет линию с R_шлейфа (по постоянному току) и ДИВ-цепью. В цепи протекает ток. При этом могут вестись двусторонние переговоры за счет ДС (дифференциальные системы). При наборе номера за счет разрывания номеронабирателя шлейфа постоянного тока в абонентской линии появляется импульсы тока, которые управляют коммутацией в АТС.

При тональном DTMF наборе вместо номеронабирателя используются генераторы тональных частот, коммутируемые соответственно с кодами- тон. Посылками, соответствующие определенной цифре.

Каждому абоненту отдается 100-номерной шаговый искатель.

При наборе номера абонент №11 для соединения с абонентом №00 с помощью его ДШИ (щетки) осуществляется коммутация с номером 00.

Недостаток АТС без предыскания в том, что каждому абоненту требуется ДШИ 100 штук. Хотя по статистике трафика (нагрузки) одновременно разговаривают не более 20% от них.

Число искателей вызова равно числу линейных искателей.

ИВ - искатель вызова.

ЛИ- линейный искатель.

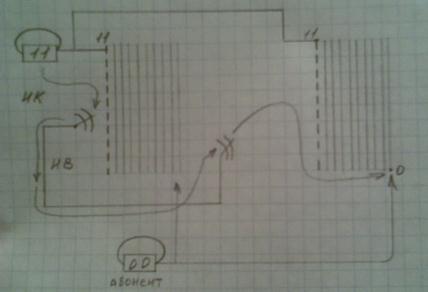

Линия каждого абонента включается в контакты полей искателей (в предыдущей схеме они подключались к щеткам).

Искатель вызова находит линию вызывающего абонента, (кто снял трубку) и подключает к ней линейный искатель. Абонент получает сигнал ответа станции, если все линии заняты, то абонент получает сигнал «занято». С помощью ЛИ происходит коммутация к контакту 00.

Так как процесс искания начинается до набора номера, то такой процесс называется предыскание. А поскольку искание идет не от абонента, а в обратном направлении, то называется обратным (т.е. провод щетки ЛИ ищет с помощью ИВ вызывающего абонента)

Для ведения одновременных разговоров нужно установить 2*n ДШИ-100.

Обычно нагрузка составляет 20 %, тогда n=0.2*100=20

2*n=20*2=40

Видно, что требуется меньше ДШИ, чем предыскание. Возможны случаи, когда все искатели заняты и абонент получает сигнал «занято» называется системой с ожиданием или с условными потерями.

Nпи=100 шт., Nли=10 шт.

00)) – сотонный искатель.

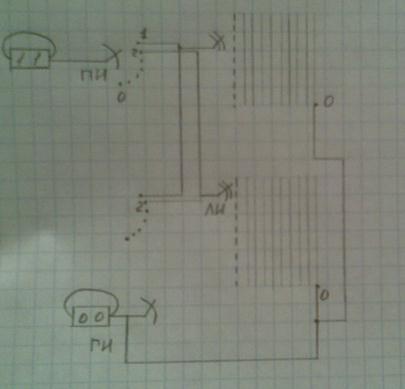

Линия каждого абонента включается в ПИ, т.е. должно быть 100 штук ПИ. Это ШИ-11, причем поля ПИ запараллеливаются и полученные 10 выходов включаются в щетки 10 линейных искателей типа ДШИ-100.

Изучение станции на 100 N° позволяет понять коммутацию. При снятии МТ ПИ ищет свободную линию с ЛИ и получает сигнал «зуммер». Далее при НП ЛИ осуществляет необходимое соединение. Если все ЛИ заняты, то ПИ устанавливается в 11 положении и RБ получает сигнал «занято». Поскольку искание идёт до набора номера и направлено к прибору, то оно называется прямым. Максимальное количество одновременных переговоров равно 20. Такая система называется с потерями.

При наименьших нагрузках экономична схема с прямым предысканием, при наибольших – с обратным предысканием, при очень больших нагрузка – схему предысканием использовать нельзя.
