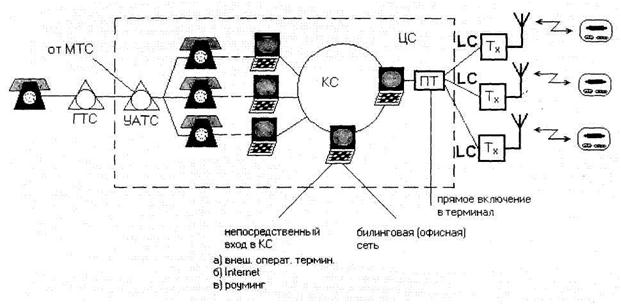

Структура СПРВ

КС – компьютерная сеть.

АБД – абонентская база данных.

ПТ – пейджинговый терминал.

КС – контроллер сигнала.

Tх – трансмиттер.

ВДС – выносимые диспетчерские службы.

С телефона через ГТС осуществляется связь с УАТС, на которой вызовы распределяются по операторам – диспетчерам (ДС). Оператор принимает запрос на вызов абонента и передачу ему сообщения, после чего набирает номер пейджера и текстовое сообщение для него.

Через компьютерную сеть осуществляется проверка наличия в АБД абонента. Сигналы из компьютерной сети поступают в пейджинговый терминал. ПТ обрабатывает, буферизирует, кодирует сообщение в формат для передачи по радиоканалам (POCSAG), и с помощью контроллера (модема) отправляет через LC (линковское соединение) к радиопередатчикам В качестве линковских соединений могут быть или выделенные телефонные линии, или использоваться специальный радиолинковский канал. Радиопередатчик работает в синхронном режиме, т.е. на одинаковых радиочастотах и квазисинхронном режиме по модулирующим сигналам.

Излучаемые радиосигналы принимаются всеми пейджерами. Однако срабатывает (включается) сигнализация только того пейджера, которому предназначено сообщение. Это сообщение декодируется пейджером и выдается на его дисплей.

Кроме диспетчерской службы запрос на передачу вызова могут поступать либо с ВДС, либо через Internet.В другие города и из других городов роуминговые сообщения так же поступают через сервер. Используется система биллинга.

8.7.1 Структура пейджингового терминала.

Регистр - сохраняет все сообщения.

Блок проверки проверяет, есть ли абонент с заданным номером в базе.

Накопитель буферизирует поступающие сообщения на передачу. На выходе - равномерный поток сообщений для передачи.

Кодер кодирует сообщение в цифровой сигнал (POCSAG).

С помощью контроллера (модема) сигналы по ЛС передаются на передатчик.
