Характеристика чіпсета материнської плати

Чіпсет служить для забезпечення обміну даними між центральним процесором і периферійними пристроями. Він дозволяє організувати спільну роботу найрізноманітніших пристроїв, що володіють несумісними технічними параметрами.

Найголовнішими частини будь-якого чипсета є південний міст та північний міст.

Північний міст (MCH — контролер-концентратор пам'яті) забезпечує взаємодію ЦП з пам'яттю і відеоадаптером. У нових чіпсетах часто є інтегрована відеопідсистема.

Північний міст визначає:

1. частоту системної шини;

2. можливий тип оперативної пам'яті;

3. максимальний об'єм оперативної пам'яті;

4. швидкість обміну інформацією з процесором.

Південний міст (ICH — контролер-концентратор вводу-виводу) – це мікросхема, яка забезпечує взаємодію між центральним процесором і порівняно повільною периферією: жорстким диском, слотами PCI, USB тощо та ін.

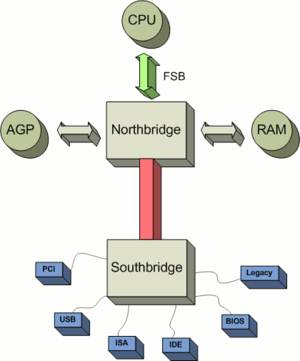

Рисунок 3.2. Схематична діаграма чіпсета материнської плати

На відміну від північного мосту, південний міст зазвичай не підключений безпосередньо до процесора (CPU).

Від можливостей чіпсета залежать наступні параметри ПК:

• тип і діапазон тактових частот підтримуваного процесора;

• максимальний об'єм кеш-пам'яті другого рівня, встановленій на процесорі;

• максимальний обсяг кешируваної основної пам'яті;

• тип, максимальний обсяг і кількість підтримуваних модулів пам'яті;

• підтримувана специфікація інтерфейсу АТА та багато іншого.

Термін інтегрований чіпсет означає наявність вбудованоних функцій, які зазвичай реалізуються у вигляді плат розширення. Наприклад, інтегрований звук або мережевий контролер. Відмінна риса такого рішення – значне зменшення продуктивності комп'ютера.
