Шина PCI-E

Шина AGP

У 1997 р. компанією «Intel», була розроблена 32-бітова системна шина для відеокарти. Вона з'явилася одночасно з чіпсетами для процесора Intel Pentium II. Основним завданням розробника було збільшення продуктивності та зменшення вартості відеокарти за рахунок зменшення кількості вбудованої відеопам'яті.

Шини AGP (рис. 4.2) безпосередньо підключені до блоку управління основною пам'яттю. Такий підхід дозволив організувати швидке перемикання доступу до пам'яті між центральним процесором і відеосистемою.

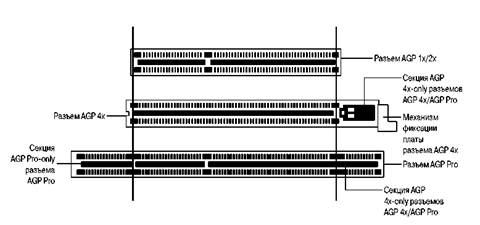

Рисунок 4.2. Роз'єми AGP 1x/2x, AGP 4x і AGP Pro

в порівнянні один з одним

Технічні характеристики:

- Робоча частота - 66,6 МГц;

- Розрядність шини - 64 біт;

- Пропускна спроможність залежно від режиму роботи: 266 (1х), 533 (2х) або 1066 (4х), 2133 (8х) Мбайт/с (дані від відеоплати на системну шину передаються зі швидкістю 533 Мбайт /с).

Для виготовлення роз'єму шини AGP використовується пластик коричневого кольору.

Розроблена компанією PCI-SIG в 2002 р. Прийшла на зміну шині AGP. На відміну від шини PCI, що використала для передачі даних загальну шину, PCI Express (рис. 4.3) в загальному випадку є пакетної мережею з топологією типу «зірка».

Пристрої PCI Express взаємодіють через середовище, створене комутаторами, при цьому кожен пристрій безпосередньо пов'язаний з'єднанням типу «точка - точка» з комутатором.

Рисунок 4.3. Роз'єми PCI–Express

Крім того, шиною PCI Express підтримується:

• гаряча заміна карт;

• гарантована смуга пропускання (QoS);

• управління енергоспоживанням;

• контроль цілісності передаваних даних.

Шина PCI Express х16 використовується для підключення сучасних відеоплат.

Технічні характеристики:

- Робоча частота - 2500 МГц;

- Розрядність шини - 64 біт;

- Пропускна спроможність - до 16 Гбайт / с (PCI Express х16) і до 32 Гбайт/с (PCI Express х32).

Для виготовлення роз'єму шини використовується пластик коричневого кольору.

ЛЕКЦІЯ 5

Тема: Характеристика роз’ємів для підключення зовнішніх пристроїв

План

1. Шина ISA

2. Шина PCI

3. Шина AGP

4. Шина PCI–E
