Твердочорнильні принтери

Чорнило для твердочорнильних принтерів розробила за спеціальною технологією фірма Xerox. При кімнатній температурі це чорнило зберігається у твердому стані у вигляді невеликих брикетів. Якщо тверде чорнило нагріти до певної температури, то воно становиться рідким (переходить у рідку фазу), але в процесі друкування дуже швидко знову набуває твердого стану (фази).

Тому твердочорнильні принтери іноді називають принтерами зі зміною фази.

Твердочорнильний принтер містить такі основні компоненти (рис. 13.8):

- картридж із чорнилом;

- друкувальну головку;

- барабан;

- нагрівальний елемент;

- притискний валик;

- блок протягання паперу (на рис. 13.8 не показано);

- блок керування.

Картридж із чорнилом містить чотири лотки для брикетів чорнила чотирьох базових кольорів. Особливістю твердочорнильних принтерів є можливість поповнення лотка брикетами навіть під час друкування (доступ до лотка відкривається за допомогою кришки в корпусі принтера).

Із картриджа брикети потрапляють у резервуари друкувальної головки (брикет кожного кольору потрапляє в окремий резервуар). У резервуарах чорнило розплавляється і переходить у рідкий стан. Друкувальна головка використовує для подавання чорнила більше мільйона сопел, кожний з яких тонший від людської волосини. Друкувальна головка може подавати на папір до 30 млн крапель чорнила за секунду.

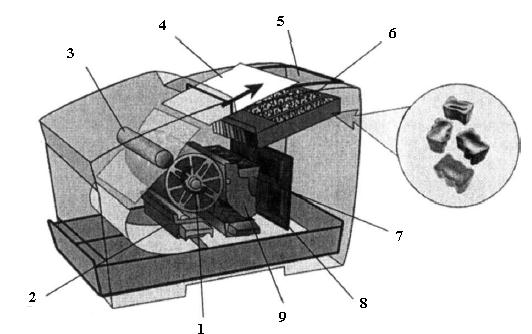

Рисунок 13.8. Основні компоненти твердочорнильного принтера:

1 - барабан; 2 - нагрівальний елемент; 3 - притискний валик; 4 - папір;

5 - кришка картриджа; 6 - картридж з чорнилами; 7 - резервуари для чорнила;

8 - блок керування; 9 - друкувальна головка

Сопла випускають струмінь чорнила на барабан, де воно швидко стає твердим. Щоб цього не сталося, температура барабана підтримується нагрівальним елементом такою, за якої чорнило залишається в розм'якшеному (але не рідкому) стані. Притискний валик втискає чорнило в папір, після чого воно остигає і знову переходить у твердий стан.

Блок протягання паперу забезпечує проходження паперу через принтер.

Блок керування твердочорнильного принтера розміщує отримані від комп'ютера дані в оперативній пам'яті принтера, оброблює їх, включаючи колірне розмивання і згладжування, регулює подавання брикетів у резервуар друкувальної головки, а також синхронізує роботу сопел з обертанням барабана і рухом паперу всередині принтера. У пам'яті тільки для зчитування в блоці керування твердочорнильного принтера, як і в пам'яті інших типів принтерів, зберігаються відомості, потрібні для підтримання технології Plug&Play.
