Понятие аэродинамических трубах и гидролотках

Аэродинамические эксперименты проводятся в аэродинамических трубах –исследо-вательских экспериментальных установках, в которых можно создать искусственный ре-гулируемый поток газа для продувки моделей ЛА или реальных объектов и проводить ис-следования физической картины обтекания и законов движения газа.

В зависимости от поставленной задачи аэродинамические исследования проводятся в аэродинамических трубах различной конструкции и назначения:

- малых скоростей ( );

- сверхзвуковых скоростей (М );

- переменной плотности;

- натуральной величины ЛА;

- специального назначения (штопорные, свободного полета, плазменные,дымовые)

Первая аэродинамическая труба в России была построена основоположником совре-менной ракетно-космической техники К.Э. Циолковским в 1887г. в г. Калуга.

В дальнейшем аэродинамические трубы широко использовались в научно – исследо-вательских целях Н.Э. Жуковским. Под его руководством в 1904г. была построена аэроди-намическая труба диаметром 1,2 м в Московском высшем техническом училище им. Баумана со скоростью потока до 20 м/с, в ЦАГИ в г. Жуковском в 1918г. Диаметр совре-менных аэродинамических труб достигает порядка 20 м, где можно было проводить ис-следования ЛА натурной величины.

По способу получения воздушного потока аэродинамические трубы подразделяются на:

- вентиляторные (компрессорные);

- баллонные;

- вакуумные;

- эженторные;

Воздушные тракты аэродинамических труб могут выполняться замкнутыми и незам-кнутыми.

Аэродинамическая труба с незамкнутым контуром (труба прямого действия) состоит из:

- коллектора – 1;

- спрямляющей решетки – 2;

- рабочей части – 3;

- диффузора – 4;

- вентилятора – 5;

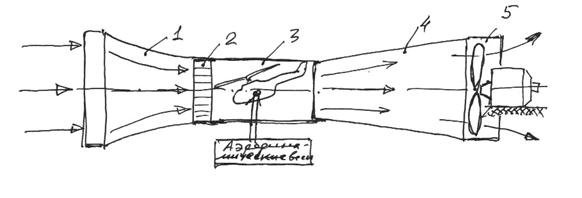

Рис 1.4.4 Аэродинамическая труба с незамкнутым воздушным контуром

Коллектор предназначен для того, чтобы на входе в рабочую часть трубы поток воз-духа стал плавным, без завихрений. Для этого поток воздуха коллектора подвергается большому сжатию: площадь поперечного сечения на входе в 5-ть и больше раз больше чем площадь перед спрямляющей решеткой.

Диффузор предназначен для плавного уменьшения скорости потока при подходе к вентилятору, чтобы снизить потери энергии на трения воздуха о стенки трубы и умень-шить расчетный перепад давления вентилятора.

Трубы прямого действия могут быть с закрытой или открытой рабочей частью и ра-ботать на всасывание или нагнетание. Такие трубы просты по конструкции, малогабарит-ны, но неэкономичны.

Аэродинамические трубы с замкнутым контуром кроме общепринятых частей трубы прямого действия имеют обратный канал для циркуляции воздушного потока и поворот-ные лопатки для уменьшения завихрения на поворотах. Трубы с замкнутым контуром зна-чительно экономичнее, но громоздкие и имеют большую турбулентность потока.

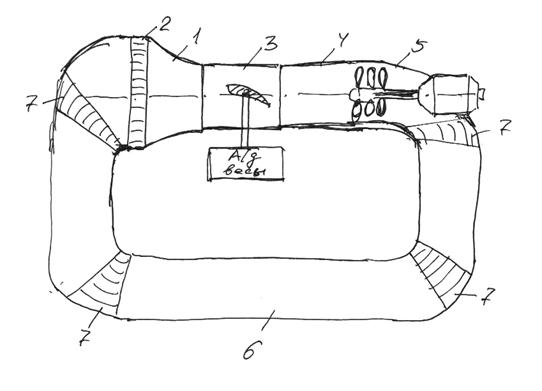

Рис 1.4.5 Аэродинамическая труба с замкнутым контуром.

Где

6 – канал обратного тока воздуха

7 – поворотные лопатки

Для измерения аэродинамических сил и моментов трубы снабжаются аэродинами-ческими весами, и манометрами для определения давления и скорости в различных точках потока, а также различными оптическими приборами для наблюдения и фотографирова-ния спектров обтекания. По числу измеряемых а/д сил и моментов аэродинамические весы бывают одно-двух-трех и шести компонентные. Широкое применение получили автома-тические и тензометрические весы.

Для использования экспериментальных продувок на моделях и распространять их результаты на реальные объекты необходимо моделировать весь процесс. И. Ньютон раз-работал теорию подобия и создал научный труд «Закон аэродинамического подобия». Этот закон позволяет осуществлять переход от модели к натурному объекту и с доста-точной точностью выполнить аэродинамические и прочностные расчеты ЛА.
