Структуры вычислительных систем

Понятие «вычислительная система» предполагает наличие множества процессоров или законченных вычислительных машин, при объединении которых используется один из двух подходов:

· система с общей памятью;

· распределенная система.

В вычислительных системах с общей памятью (рис.3) имеется общая основная память, совместно используемая всеми процессорами системы. Связь процессоров с памятью обеспечивается с помощью коммуникационной сети, чаще всего вырождающейся в общую шину. Таким образом, структура ВС с общей памятью аналогична рассмотренной выше архитектуре с общей шиной, в силу чего ей свойственны те же недостатки. Применительно к вычислительным системам данная схема имеет дополнительное достоинство: обмен информацией между процессорами не связан с дополнительными операциями и обеспечивается за счет доступа к общим областям памяти.

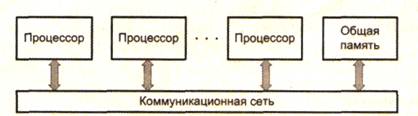

Рис. 3. Структура вычислительной системы с общей памятью

Альтернативный вариант организации — распределенная система, где общая память вообще отсутствует, а каждый процессор обладает собственной локальной памятью (рис.4). Часто такие системы объединяют отдельные ВМ. Обмен информацией между составляющими системы обеспечивается с помощью коммуникационной сети посредством обмена сообщениями.

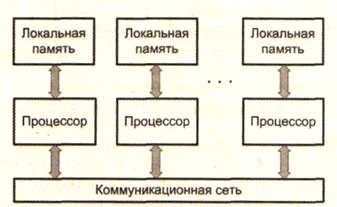

Рис. 4. Структура распределенной вычислительной системы

Подобное построение ВС снимает ограничения, свойственные для общей шины, но приводит к дополнительным издержкам на пересылку сообщений между процессорами или машинами.

[1] Показанные на рисунке кэш-память и вторичная память в состав типичной фон-неймановской ВМ не входят (являются ее расширением).

[2].Термины «остроконечники» и «тупоконечники» заимствованы из книги «Путешествия Гулливера» Дж. Свифта, где упоминается религиозная война между двумя группами, представители одной из которых разбивали яйцо с острого (little) конца, а их антагонисты — с тупого (big).

[3] В отличие от ячейки основной памяти разрядность регистра обычно больше одного байта и совпадает с разрядностью ВМ.
