Общие положения. Правила нанесения размеров на чертежах

Правила нанесения размеров на чертежах

Сечением называется изображение плоской фигуры, получающееся при мысленном рассечении предмета плоскостью.

В сечении показывают только то, что находится в секущей плоскости.

Сечения бывают вынесенные и наложенные, т.е. совмещенные с видом.

Секущая плоскость наложенного сечения не обозначается.

Положение секущей плоскости вынесенного сечения может обозначаться штрих-пунктирной линией, а рядом симметрично ей контурной линией сечение (рис.7.8а). В любых других случаях сечения обозначаются, как разрезы (рис.7.8б).

а)	б)	в)

Рисунок 7.8

Вопросы для самоконтроля:

1) Перечислите стандартные виды изображений.

2) Принципиальное отличие основных видов и дополнительных или местных.

3) Опишите правила обозначения разрезов на чертежах.

4) Опишите принципиальные отличия изображений разрезов и сечений.

Для определения величины изображенного изделия и его элементов на чертеже проставляют размерные числа. Их проставляют так, чтобы можно было читать параллельно ос­новной надписи или при повороте чертежа на 90° по часовой стрелке.

На чертеже должно быть проставлено минимальное число размеров, но достаточное для изготовления и контроля изделия. Повторения размеров на разных изображениях и в тексте чертежа не допускается.

Размеры, определяющие расположение поверхностей, проставляют от конструкторских баз или цепочкой:

1) от общей базы (поверхности или оси) (рис. 8.1);

Рисунок 8.1

2) заданием размеров элементов от нескольких общих баз (рис. 8.2);

Рисунок 8.2

3) цепочкой между смежными размерами (рис. 8.3).

Рисунок 8.3

Размеры на симметричных изделиях наносят, как указа­но на рис. 8.4.

Рисунок 8.4

При выполнении вида изделия совмещенного с разрезом размеры внутренней и наружной поверхностей одной и той же детали указывают раздельно: выносят по разные стороны раз­реза (рис. 8.5).

Рисунок 8.5

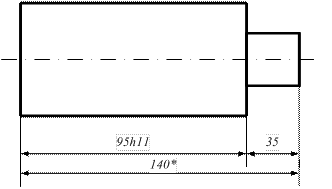

Наносить размеры на чертежах в виде замкнутой цепи не допускается, кроме случаев, когда один из размеров являет­ся справочным. Справочными называют размеры, которые не используются при изготовлении изделия, но облегчают чтение чертежа. Справочные размеры отмечают знаком «*» и в техни­ческих требованиях записывают: «* Размеры для справок». К справочным относят также габаритные размеры; размеры, пе­ренесенные с чертежей изделий - заготовок; размеры сортово­го или фасонного проката; установочные и присоединительные размеры на сборочном чертеже, определяющие размеры эле­ментов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию (рис. 8.6).

* Размеры для справок

Рисунок 8.6
