Прикладной уровень

Прикладной уровень (Application layer) – это в действительности просто набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые web-страницы, а также организуют свою совместную работу, например, по протоколу электронной почты. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением (message). Существует очень большое разнообразие служб прикладного уровня. Приведем в качестве примера хотя бы несколько наиболее распространенных реализаций файловых служб: NCP в операционной системе Novell NetWare, SMB в Microsoft Windows NT, NFS, FTP и TFTP, входящие в стек TCP/IP.

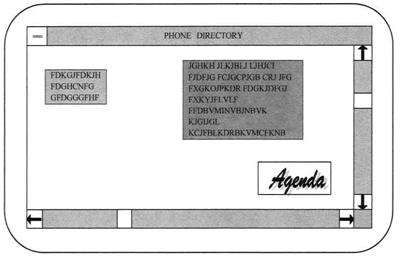

Рис. 1.17

К числу наиболее распространенных протоколов верхних уровней относятся:

FTP - протокол переноса файлов

TFTP - упрощенный протокол переноса файлов

Х.400 - электронная почта

Telnet

SMTP - простой протокол почтового обмена

CMIP - общий протокол управления информацией

SNMP - простой протокол управления сетью

NFS - сетевая файловая система

FТАМ - метод доступа для переноса файлов

Таблица 1.1 Уровни управления модели OSI

№	Уровень OSI	Назначение	Примеры протоколов
	Прикладной	Обеспечивает прикладным процессам пользователя средства доступа к сетевым ресурсам; является интерфейсом между программами пользователя и сетью пользователя и сетью. Имеет интерфейс с пользователем.	Х.400, NCP, HTTP, SMTP, FTP, FTAM, SAP, DNS, Telnet и др.
	Представления	Устанавливает стандартные способы представления данных, которые удобны для всех взаимодействующих объектов прикладного уровня. Имеет интерфейс с прикладными программами.	X.226
	Сеансовый	Обеспечивает средства, необходимые сетевым объектам для организации, синхронизации и административного управления обменом данных между ними	X.225 RPC, NetBEUI и др.
	Транспортный	Обеспечивает надёжную, экономичную и «прозрачную» передачу данных между взаимодействующими объектами сеансового уровня	X, 224, TCP, UDP, NSP, SPX, SPP.RH и т.д.
	Сетевой	Обеспечивает маршрутизацию передачи данных в сети, устанавливает логический канал между объектами для реализации протоколов транспортного уровня	Х.25, Х.75, IP, IPX, IDP,TH, DNA-4 и т.д.
	Канальный	Обеспечивает непосредственную связь объектов сетевого уровня, функциональные и процедурные средства её поддержки для эффективной реализации протоколов сетевого уровня	LAP-B, HDLC, SNAP, SDLC, IEEE 802.2 и т.д.
	Физический	Формирует физическую среду передачи данных, устанавливает соединения объектов сети с этой средой	Ethernet, ARCNet, Token Ring, IEEE 802.3, 5

Эталонная модель OSI сводит передачу информации в сети к семи относительно простым подзадачам. Каждая из них соответствует своему строго определенному уровню модели OSI. Тем не менее, в реальной жизни некоторые аппаратные и программные средства отвечают сразу за несколько уровней. Два самых низких уровня модели OS! реализуются как аппаратно, так и программно. Остальные пять уровней, в основном, программные.

Эталонная модель OSI определяет назначение каждого уровня и правила взаимодействия уровней (табл. 1.2).

Таблица 1.2

№	Уровень	Ключевое слово	Данные	Ответственность
	Прикладной	Разделение	Сообщение	Предоставление сетевого сервиса
	Представления	Формирование (сжатие)	Пакет	Трансляция файлов. Шифрова­ние данных. Сжатие данных
	Сеансовый	Диалог	Пакет	Управление сессией. Диалог. Контроль за ошибками. Обработка транзакций.
	Транспортный	Надежность	Сегмент. Дейтаграм­ма. Пакет	Надежность передачи. Гарантированная доставка.
	Сетевой	Маршрутиза­ция. Коммутация.	Дейтаграм­ма. Ячейка. Пакет	Маршрутизация логических адресов. Ведение таблиц марш­рутизации. Неориентированная на соединение доставка.
	Канальный	Кадр	Пакет	Доставка по физическому адресу. Синхронизация кадров. Доступ к среде передачи.
	Физический	Биты	Биты	Синхронизация битов. Электрические спецификации.

Модель OSI представляет хотя и очень важную, но только одну из многих моделей коммуникаций. Эти модели и связанные с ними стеки протоколов могут отличаться количеством уровней, их назначением, форматами сообщений, сервисом, предоставляемым на верхних уровнях, и другими параметрами. Таблица 1.3 показывает соответствие некоторых сервисов и протоколов с уровнями эталонной модели OSI.

Таблица 1.3 Соответствие сервисов и протоколов уровням OSI

Уровень	Протокол	Сервис	Интерфейс
Прикладной	Определяется операционной системой	Мультимедиа, система передачи сообщений и др.	Пользовательский программный
Представления	NCP, NetBIOS, NetBEUI, FTP, NFS	Мультимедиа	Программный
Сеансовый	SPX, NetBIOS, NetBEUI, SMTP. FTP	-	Программный
Транспортный	TCP, SPX	TCP/IP	Программный
Сетевой	IP, IPX, ISDN, ARP, X.25	ISDN, SMDS, ATM AAL, IP, Х.25	Программный
Канальный: LLC	IEEE 802.2 LLC, PPP, HDLC, SDLC, X.25,	ATM, Frame Relay, PPP, X.25	Программный
Канальный: MAC	FDDI.SMDS	ATM, FDDI	Ethernet, FDDI, Token Ring
Физический	DSO, DSI, DS3	EO, E1, E3	Коаксиальный кабель витая пара, оптоволоконный
