Питання 6 - Заглиблення каналізаційної мережі

Вартість і строки будівництва каналізаційної мережі значною мірою залежать від заглиблення труб, яке призначають можливо мінімальним з врахуванням таких вимог:

- запобігання замерзанню стічних вод у трубах;

- захист труб від механічного пошкодження;

- забезпечення можливості під'єднання до вуличної мережі дворо­вих та

внутрішньо-квартальних мереж.

Якщо немає даних про експлуатацію каналізації в районі будівницт­ва або в аналогічних умовах, найменше заглиблення лотка труб при їх діаметрі до 500 мм приймається на 0,3 м менше найбільшої глибини про­мерзання ґрунту в даному районі, а при більших діаметрах - на 0,5 м, але не менше 0,7 мм верху труби. Розміщення труб у шарі промерзання ґрунту допускаються тому, що температура стічних вод не опускається нижче 7°С навіть найхолоднішої пори року.

Для запобігання від пошкодження каналізаційних мереж наземним авто­транспортом, як правило, приймають мінімальне заглиблення труб дворової і квартальної мережі у 0,7 м, а вуличних міських мереж - 1,5 м до верху труби.

Початкове заглиблення вуличної мережі визначають з врахуванням під'єднання дворової або квартальної мережі (рисунок 26) за формулою

де h - найменше заглиблення труби у найбільш віддаленому і невигідно розташованому колодязі дворової мережі;

і - уклон труб дворової або квартальної мережі;

(L+l) - довжина дворової або квартальної мережі від найвіддаленішого колодязя до місця під'єднання до вуличної мережі;

Z ₂,Z₂, - відмітки поверхні землі відповідно біля колодязя на вулиці і найвіддаленішого дворового колодязя;

- різниця в діаметрах трубопро­водів вуличної і квартальної мережі в місці їх з'єднання.

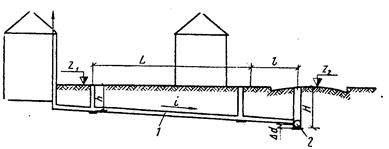

Рисунок 26 – Схема визначення початкової глибини вуличної мережі:

1 – внутрішньо квартальна мережа; 2 – вулична мережа.

Найбільше заглиблення труб при будівництві відкритим способом приймають у межах 5 - 8 м залежно від виду ґрунту, рівня стояння ґрун­тових вод та інших факторів. При закритих способах робіт глибина про­кладання практично не обмежується. Однак при цьому слід пам'ятати, що вартість будівництва трубопроводів закритими способами відносно велика і тому слід обмежити заглиблення труб.

Відстань у плані між трубопроводами і підземними частинами фундаментів будинків та іншими підземними спорудами приймається для напірних трубопроводів не меншою, ніж 5 м, а для самопливних - 3 м.

При проектуванні та будівництві обов'язково ув'язують прокладан­ня каналізаційних мереж з іншими підземними комунікаціями:

- до теплотрас - 1,0 - 1,5 м;

- до ліній електропередач до 35 кВ - 5 м;

- до ліній електропередач більше 35 кВ – 10м;

- до дерев цінних порід – 2,0 м;

- до щогл та опор освітлення, зв'язку, контактної мережі - 1,5 м.

- до бортового каменя автодоріг - 1,5 м;

- до краю кювету - 1,0 м;

- до трамвайних та заводських колій - 1,5 м;

- до залізничних колій загальної мережі - 4м (до осі колій);

- до підошви насипу - не менше глибини траншеї.

Мінімальна відстань між водовідвідною мережею та газопроводом при паралельному прокладанні приймається залежно відтиску газу в га­зопроводі:

- при низькому тиску до 5 кПа - 1,0 м;

- при середньому тиску до 0,3 мПа - 1,5 м;

- при високому тиску до 0,6 мПа - 2,0 м;

- при високому тиску до 1,2 мПа - 5 м.

Мінімальна відстань між водовідвідною мережею та водопроводом приймається:

- при паралельному прокладанні на одному рівні та діаметрі водо­проводу

до 200 мм - не менша за 1,5 м, при більшому діаметрі - не мен­ша за 3 м;

- при прокладанні мереж водовідведення вище від водопроводу на 0,5 м і

більше - не менша за 5 м.

При перетинах з водопроводом водовідвідна мережа прокладається нижче від водопроводу не менше як на 0,4 м, а у випадках, коли водопровідна мережа прокладається вище водопроводу, необхідно захищати во­допровід футляром.

Довжина захищеної ділянки по обидва боки від перетину приймаєть­ся: у водонепроникних ґрунтах (глинистих) - не меншою за 3 м, у фільтру­ючих - 10 м.
