Термины и определения, изложенные в НПБ 185

Нормы распространяются на аппараты (устройства) искусственной вен­тиляции легких (далее—аппараты), предназначенные для оказания доврачебной помощи пострадавшим при пожарах.

В нормах применяют следующие термины с соответствующими определениями.

Аспиратор — устройство для отсасывания жидкости или воздуха из какой-либо полости.

Аспирация — процедура отсасывания специальными устройства­ми жидкости или воздуха из какой-либо полости.

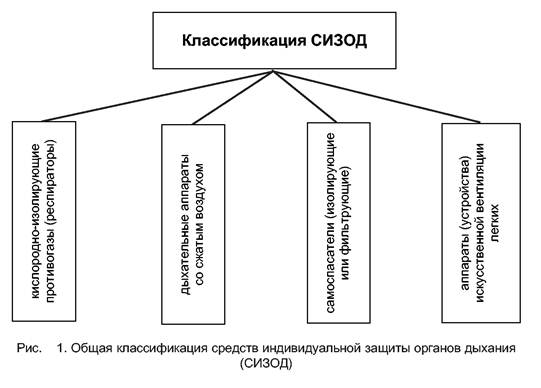

Средства индивидуальной защиты органов дыхания (СИЗОД) подразделяются на следующие виды (рис. 1):

- кислородно-изолирующие противогазы (респираторы);

- дыхательные аппараты со сжатым воздухом;

- самоспасатели (изолирующие или фильтрующие);

- аппараты (устройства) искусственной вентиляции легких.

Основной отличительной особенностью СИЗОД является способ подачи дыхательной смеси (кислорода, воздуха, газовой смеси) в легкие человека и вывода отработанной ее части.

Так, кислородный изолирующий противогаз (КИП) использует принцип регенерации выдыхаемого воздуха путем поглощения из него двуокиси углерода и добавления кислорода из имеющегося в противогазе запаса, после чего регенерированный воздух поступает на вдох.

Дыхательный аппарат со сжатым воздухом представляет собой аппарат, в котором весь запас воздуха хранится в баллонах в сжатом состоянии. При этом вдох осуществляется из баллонов, а выдох — в атмосферу.

Самоспасатели могут содержать химически связанный кислород, в котором предназначенный для дыхания кислород содержится в виде твердого кислородосодержащего продукта. Самоспасатели резервуарные со сжатым воздухом осуществляют подачу по принципу дыхатель­ного аппарата со сжатым воздухом.

Действие аппаратов (устройств) искусственной вентиляции легких основан по принципу аспирации и искусственной вентиляции легких человека.

Классификация противогазов (респираторов)

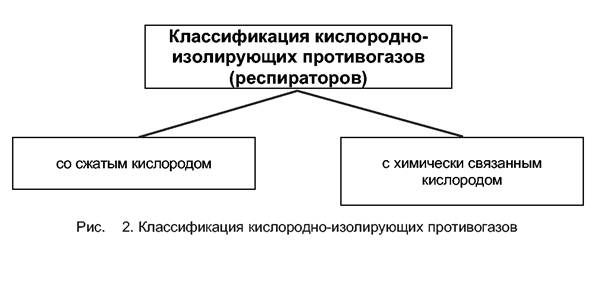

Противогазы изолирующие кислородные (респираторы) клас­сифицируются по способу хранения и подачи кислорода (рис. 2) на:

- со сжатым кислородом;

- с химически связанным кислородом.

Противогаз со сжатым кислородом — аппарат, в котором весь запас кислорода хранится в баллоне в сжатом состоянии. Противогаз с химически связанным кислородом — аппарат, в котором предназначен­ный для дыхания кислород содержится в химически связанном состоянии в виде твердого кислородосодержащего продукта.

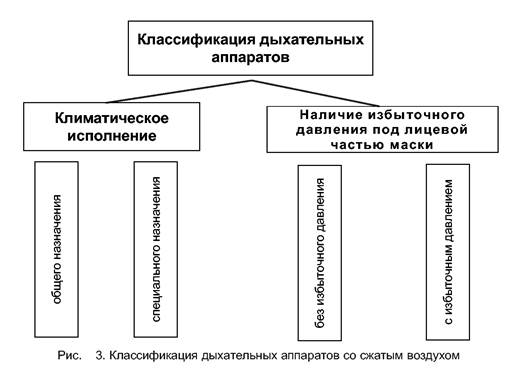

Дыхательные аппараты со сжатым воздухом классифицируют по требованиям назначения (рис. 3).

В зависимости от климатического исполнения аппараты подразде­ляются на:

- общего назначения—дыхательные аппараты исполнения У, кате­гории размещения 1 по ГОСТ 15150, рассчитанные на применение при относительной влажности до 95 %;

- специального назначения — дыхательные аппараты исполнения

- УХ Л, категории размещения 1 по ГОСТ 15150, рассчитанные на приме­нение при относительной влажности до 95%.

Дыхательный аппарат общего назначения должен быть работо­способным в режимах дыхания, характеризующихся выполнением на­грузок от относительного покоя (легочная вентиляция 12,5 дм³/мин) до очень тяжелой работы (легочная вентиляция 85 дм³/мин) в диапазоне температур окружающей среды от минус 40 до 60°С. Дыхательный ап­парат специального назначения должен быть работоспособным в тех же режимах дыхания, но в диапазоне температур окружающей среды от минус 50 до 60°С.

Аппарат без избыточного давления под лицевой частью маски должен обеспечивать сопротивление дыханию на вдохе не более 400 Па, на выдохе — не более 300 Па при легочной вентиляции до 30 л/мин. Аппарат с избыточным давлением под лицевой частью маски должен обеспечивать избыточное давление на вдохе не менее 0 Па, на выдохе — не более 600 Па при легочной вентиляции до 30 л/мин.

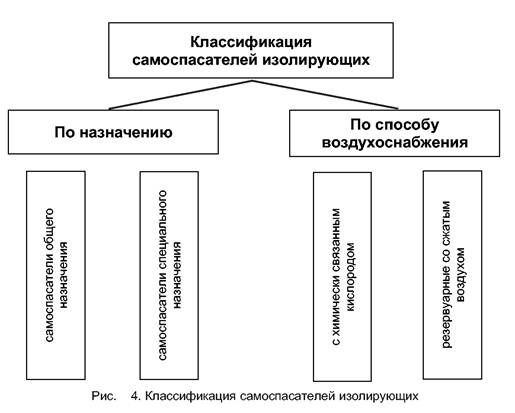

Самоспасатели изолирующие подразделяются на группы и виды в соответствии с назначением и способом воздухоснабжения (рис. 4).

Самоспасатели изолирующие в зависимости от назначения под­разделяются на:

- самоспасатели общего назначения—предназначенные для приме­нения людьми, которые самостоятельно эвакуируются из помещений во время пожара;

- самоспасатели специального назначения — предназначенные для применения обслуживающим персоналом зданий для проживания лю­дей, которые отвечают за организацию эвакуации людей из помещений во время пожара.

По способу воздухоснабжения самоспасатели делятся на два вида:

- с химически связанным кислородом;

- резервуарные со сжатым воздухом:

а) с постоянной подачей воздуха (вдох делается из-под капюшона, а выдох — в капюшон);

б) с легочно-автоматической подачей воздуха (вдох осуществляется из баллона, а выдох — в атмосферу).

Самоспасатели фильтрующие являются СИЗОД, в которых вды­хаемый человеком воздух очищается в фильтрующе-сорбирующем эле­менте (ФСЭ), а выдыхаемый воздух удаляется в окружающую среду.

Вывод по первому вопросу:

В настоящее время в области совершенствования газодымозащитной службы является создание усовершенствованного дыхательного аппарата с различными баллонами с диапазоном рабочих температур от минус 50°С до плюс 60°С с улуч­шенными эргономическими показателями и создание противогаза со сроком защитного действия не менее 4 часов и с улучшенными микроклиматическими условиями дыхания (снижение концентрации кислорода, диоксида углерода, влажности и т. д.).

Аппарат дыхательный со сжатым воздухом предназначен для защиты органов дыхания и зрения, лица человека от опасных факторов пожара (огонь, дым, высокая температура) при тушении пожаров и выполнении аварийно-спасательных работ в зданиях, сооружениях и на производственных объектах в условиях непригодной для дыхания среды, а так же эвакуации пострадавшего с помощью спасательного устройства.

Аппарат выполнен в климатическом исполнении У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от минус 40⁰С до 60⁰С, атмосферном давлении от 84 кПа до 133 кПа и относительной влажности воздуха до 95%.

Аппараты выпускаются в различных вариантах исполнения, отличающиеся по следующим признакам:

- комплектацией различными типами баллонов;

- комплектацией различными типами лицевых частей;

- возможностью комплектации спасательным устройством.

Аппарат представляет собой изолирующий резервуарный дыхательный прибор со сжатым воздухом с рабочим давлением 29,4 МПа и избыточным давлением под лицевой частью. Аппарат комплектуется панорамной маской ПМ-2000 ТУ 4854-019-38996367-2002 или «Panorama Nova Standard» №R54450.

Лицевая часть ПМ-2000 по ТУ 4854-019-38996367-2002 выпускается в следующих вариантах исполнения:

- роста 1 с подмасочником размера «М»;

- роста 2 с подмасочником размеров «М», «С» и «Б».

Лицевая часть «Panorama Nova Standard» №R54450 безразмерная, универсальная. Лицевая часть ПМ-2000 подбирается в зависимости от антропометрического размера головы человека.

Подбор лицевой части ПМ-2000 требуемого роста корпуса следует производить в зависимости от значения горизонтального (шапочного) обхвата головы указанного в таблице 1.

Таблица 1

Горизонтальный (шапочный) обхват головы, мм	Рекомендуемый рост корпуса лицевой части
560 и менее
570 и более

Подбор лицевой части ПТС «Обзор» по размеру подмасочника должен производиться в зависимости от значения морфологической высоты лица (расстояния от нижней части подбородка до точки переносья), указанного в таблице 2.

Таблица 2

Морфологическая высота лица, мм	Размер подмасочника
110 и менее	Малый (М)
от 111 до 125	Средний (С)
от 126 и более	Большой (Б)
