Сетезависимые и сетенезависимые уровни

Физический уровень (Physical layer)

Физический уровень передает биты данных по физическим каналам связи, таким, например, как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал.

На этом уровне определяются:

• характеристики физических сред передачи данных (полоса пропускания, помехозащищенность, волновое сопротивление и другие);

• вид физической среды передачи данных;

• характеристики электрических сигналов, передающих дискретную информацию (крутизна фронтов импульсов, уровни напряжения или тока передаваемого сигнала);

• тип кодирования;

• скорость передачи сигналов;

• типы разъемов;

• назначение каждого контакта разъема.

Функции физического уровня реализуются во всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом.

Примером протокола физического уровня может служить спецификация 10Base-T технологии Ethernet.

Спецификация определяет в качестве используемого кабеля неэкранированную витую пару категории 3 с волновым сопротивлением 100 Ом, разъем RJ-45, максимальную длину физического сегмента 100 метров, манчестерский код для представления данных в кабеле, а также некоторые другие характеристики среды и электрических сигналов.

Функции всех уровней модели OSI могут быть отнесены к одной из двух групп: либо к функциям, зависящим от конкретной технической реализации сети, либо к функциям, ориентированным на работу с приложениями.

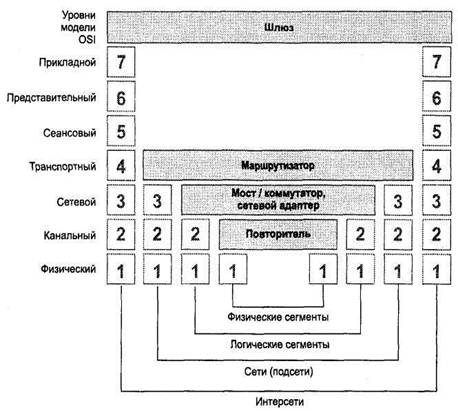

На рисунке 1.2 показаны уровни модели OSI, на которых работают различные элементы сети. Компьютер взаимодействует с другим компьютером с помощью протоколов всех семи уровней.

Два нижних уровня – физический и канальный являются сетезависимыми. Протоколы этих уровней тесно связаны с технической реализацией сети и используемым коммуникационным оборудованием. Например, переход на оборудование FDDI означает полную смену протоколов физического и канального уровней во всех узлах сети.

Рисунок 1.2 – Соответствие функций различных устройств сети уровням модели OSI

Три верхних уровня − прикладной, представительный и сеансовый − ориентированы на приложения и мало зависят от технических особенностей построения сети. На протоколы этих уровней не влияют изменения в топологии сети, замена оборудования или переход на другую сетевую технологию. Так, переход от Ethernet на высокоскоростную технологию lOOVG-AnyLAN не потребует никаких изменений в программных средствах, реализующих функции прикладного, представительного и сеансового уровней.

Транспортный уровень является промежуточным, он скрывает все детали функционирования нижних уровней от верхних. Это позволяет разрабатывать приложения, не зависящие от технических средств непосредственной транспортировки сообщений.

Это взаимодействие компьютеры осуществляют опосредовано через различные коммуникационные устройства: концентраторы, модемы, мосты, коммутаторы, маршрутизаторы, мультиплексоры.

В зависимости от типа коммуникационное устройство работает либо

только на физическом уровне (повторитель), либо на физическом и канальном (мост), либо на физическом, канальном и сетевом, иногда захватывая и транспортный уровень (маршрутизатор).

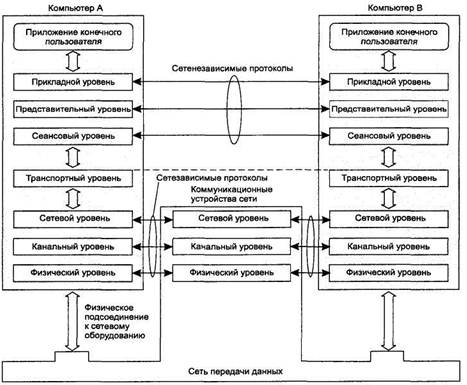

На рисунке 1.3 показаны сетезависимые и сетенезависимые уровни модели OSI.

Рисунок 1.3 – Сетезависимые и сетенезависимые уровни модели OSI

Модель OSI представляет хотя и очень важную, но только одну из многих моделей коммуникаций. Эти модели и связанные с ними стеки протоколов могут отличаться количеством уровней, их функциями, форматами сообщений, службами, поддерживаемыми на верхних уровнях, и прочими параметрами.

Понятие «открытая система»

Модель OSI, как это следует из ее названия (Open System Interconnection), описывает взаимосвязи открытых систем.

В широком смысле открытой системой может быть названа любая система (компьютер, ОС, вычислительная сеть, программный пакет, другие аппаратные и программные продукты), которая построена в соответствии с открытыми спецификациями.

Под термином «спецификация» (в вычислительной технике) понимают формализованное описание аппаратных или программных компонентов, способов их функционирования, принципов взаимодействия с другими компонентами, условий эксплуатации, ограничений и особых характеристик. Понятно, что не всякая спецификация является стандартом. В свою очередь, под открытыми спецификациями понимаются опубликованные, общедоступные спецификации, соответствующие стандартам и принятые в результате достижения согласия после всестороннего обсуждения всеми заинтересованными сторонами.

Использование при разработке систем открытых спецификаций позволяет третьим сторонам разрабатывать для этих систем различные аппаратные или программные средства расширения и модификации, а также создавать программно-аппаратные комплексы из продуктов разных производителей.

Модель OSI касается открытости средств взаимодействия устройств, связанных в вычислительную сеть. Здесь под открытой системой понимается сетевое устройство, готовое взаимодействовать с другими сетевыми устройствами с использованием стандартных правил, определяющих формат, содержание и значение принимаемых и отправляемых сообщений.

Если две сети построены с соблюдением принципов открытости, то это дает следующие преимущества:

• возможность построения сети из аппаратных и программных средств различных производителей, придерживающихся одного и того же стандарта;

• возможность замены отдельных компонентов сети другими, более совершенными, что позволяет сети развиваться с минимальными затратами;

• возможность легкого сопряжения одной сети с другой;

• простоту освоения и обслуживания сети.

Ярким примером открытой системы является международная сеть Internet. Эта сеть развивалась в полном соответствии с требованиями, предъявляемыми к открытым системам. В разработке ее стандартов принимали участие тысячи специалистов-пользователей этой сети из различных университетов, научных организаций и фирм-производителей вычислительной аппаратуры и программного обеспечения, работающих в разных странах.

Само название стандартов, определяющих работу сети Internet — Request For Comments (RFC), что можно перевести как «запрос на комментарии», — показывает гласный и открытый характер принимаемых стандартов.
