Структура стандартов IEEE 802.x

Уровень LLC

Уровень MAC

Уровень MAC появился из-за существования в локальных сетях разделяемой среды передачи данных. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. После того как доступ к среде получен, ею может пользоваться более высокий уровень – уровень LLC, организующий передачу логических единиц данных, кадров информации, с различным уровнем качества транспортных услуг.

В современных локальных сетях получили распространение несколько протоколов уровня MAC, реализующих различные алгоритмы доступа к разделяемой среде. Эти протоколы полностью определяют специфику таких технологий, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, lOOVG-AnyLAN.

Уровень LLC отвечает за надежность передачи, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством.

На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.

Протоколы уровней MAC и LLC взаимно независимы – каждый протокол уровня MAC может применяться с любым протоколом уровня LLC, и наоборот.

Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на рисунке 3.1.

802.1

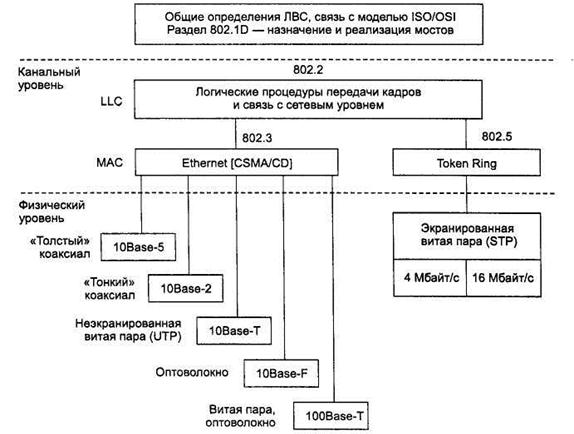

Рисунок 3.1– Структура стандартов IEEE 802.xх

Описание каждой технологии разделено на две части: описание уровня MAC и описание физического уровня. Как видно из рисунка, практически у каждой технологии единственному протоколу уровня MAC соответствует несколько вариантов протоколов физического уровня (на рисунке в целях экономии места приведены только технологии Ethernet и Token Ring, но все сказанное справедливо также и для остальных технологий, таких как ArcNet, FDDI, 100VG-AnyLAN).Особняком стоят стандарты, разрабатываемые подкомитетом 802.1. Эти стандарты носят общий для всех технологий характер.

В подкомитете 802.1 были разработаны общие определения локальных сетей и их свойств, определена связь трех уровней модели IEEE 802 с моделью OSI.

Но наиболее практически важными являются стандарты 802.1, которые описывают взаимодействие различных технологий и стандарты на сложные сети на основе базовых топологий.

Эта группа стандартов носит общее название стандартов межсетевого взаимодействия (internetworking).

Сюда входят такие важные стандарты, как стандарт 802.ID, описывающий логику работы моста/коммутатора, стандарт 802.1Н, определяющий работу транслирующего моста, объединяющего сети Ethernet и FDDI, Ethernet и Token Ring без маршрутизатора, и т. п.

Сегодня набор стандартов, разработанных подкомитетом 802.1, продолжает расти. Например, недавно он пополнился важным стандартом 802.1Q, определяющим способ построения виртуальных локальных сетей VLAN в сетях на основе коммутаторов.

Стандарты 802.3, 802.4, 802.5 и 802.12 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу. Так, основу стандарта 802.3 составила технология Ethernet, разработанная компаниями Digital, Intel и Xerox (или Ethernet DIX), стандарт 802.4 появился как обобщение технологии ArcNet компании Datapoint Corporation, а стандарт 802.5 в основном соответствует технологии Token Ring компании IBM.

Исходные фирменные технологии и их модифицированные варианты – стандарты 802.x в ряде случаев долгие годы существовали параллельно. Например, технология ArcNet так до конца не была приведена в соответствие со стандартом 802.4 (теперь это делать поздно, так как где-то примерно с 1993 года производство оборудования ArcNet было свернуто). Расхождения между технологией Token Ring и стандартом 802.5 тоже периодически возникают, так как компания IBM регулярно вносит усовершенствования в свою технологию и комитет 802.5 отражает эти усовершенствования в стандарте с некоторым запозданием.

Исключение составляет технология Ethernet. Последний фирменный стандарт Ethernet DIX был принят в 1980 году, и с тех пор никто больше не предпринимал попыток фирменного развития Ethernet. Все новшества в семействе технологий Ethernet вносятся только в результате принятия открытых стандартов комитетом 802.3.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения. Так произошло с технологиями Fast Ethernet, 100VG-AnyLAN, Gigabit Ethernet. Группа заинтересованных компаний образовывала сначала небольшое объединение, а затем по мере развития работ к нему присоединялись другие компании, так что процесс принятия стандарта носил открытый характер.

Сегодня комитет 802 включает следующий ряд подкомитетов, в который входят как уже упомянутые, так и некоторые другие:

· 802.1 — Internetworking — объединение сетей;

· 802.2 — Logical Link Control, LLC — управление логической передачей данных;

· 802.3 — Ethernet с методом доступа CSMA/CD;

· 802.4 — Token Bus LAN — локальные сети с методом доступа Token Bus;

· 802.5 — Token Ring LAN — локальные сети с методом доступа Token Ring;

· 802.6 — Metropolitan Area Network, MAN — сети мегаполисов;

· 802.7 — Broadband Technical Advisory Group — техническая консультационная группа по широкополосной передаче;

· 802.8 — Fiber Optic Technical Advisory Group — техническая консультационная группа по волоконно-оптическим сетям;

· 802.9 — Integrated Voice and data Networks — интегрированные сети передачи голоса и данных;

· 802.10 — Network Security — сетевая безопасность;

· 802.11 — Wireless Networks — беспроводные сети;

· 802.12 — Demand Priority Access LAN, lOOVG-AnyLAN — локальные сети с методом доступа по требованию с приоритетами.
