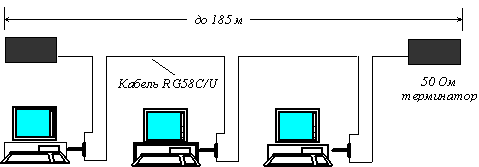

Стандарт 10Base-2Характеристики стандарта: · тип кабеля – тонкий коаксиальный кабель RG-58/U или RG-58A/U; · топология – шина; · максимальное число узлов на сегменте – 30; · максимальное количество сегментов – 5; · максимальная длина сегмента –185 м; · максимальная длина сети – 925 м; · минимальное расстояние между точками включения – 0,5 м; Способ подсоединения узла – BNC T-коннектор. Стандарт 10Base-2 использует в качестве передающей среды коаксиальный кабель с диаметром центрального медного провода 0,89 мм и внешним диаметром около 5 мм ("тонкий" Ethernet, волновое сопротивление кабеля 50 Ом). Максимальная длина сегмента без повторителей составляет 185м, сегмент должен иметь на концах согласующие терминаторы 50 Ом. T-коннектор представляет из себя тройник, один отвод которого соединяется с сетевым адаптером, а два других - с двумя концами разрыва кабеля. Этот стандарт очень близок к стандарту 10Base-5. Но трансиверы в нем объединены с сетевыми адаптерами за счет того, что более гибкий тонкий коаксиальный кабель может быть подведен непосредственно к выходному разъему платы сетевого адаптера, установленной в шасси компьютера. Кабель в данном случае "висит" на сетевом адаптере, что затрудняет физическое перемещение компьютеров. Топология сегмента сети стандарта 10Base-2 показана на рисунке 3.17. Реализация этого стандарта на практике приводит к наиболее простому решению для кабельной сети, так как для соединения компьютеров требуются только сетевые адаптеры и Т-коннекторы.
Однако этот вид кабельных соединений подвержен авариям и сбоям по следующим причинам: · восприимчивость кабеля к помехам; · большого количества механических соединений (каждый T-коннектор дает три механических соединения, два из которых имеют жизненно важное значение для всей сети); · большая вероятность нарушения целостности моноканала по причине доступности пользователей к разъемам. Кроме того, эстетика и эргономичность этого решения оставляют желать лучшего, так как от каждой станции через T-коннектор отходят два довольно заметных провода, которые под столом часто образуют моток кабеля - запас, необходимый на случай даже небольшого перемещения рабочего места. Общим недостатком стандартов 10Base-5 и 10Base-2 является отсутствие оперативной информации о состоянии моноканала. Повреждение кабеля обнаруживается сразу же (сеть престает работать), но для поиска отказавшего отрезка кабеля необходим специальный прибор - кабельный тестер.
