Profibus-FMS (Field Bus Message Specification)

Структура сети PROFIBUS

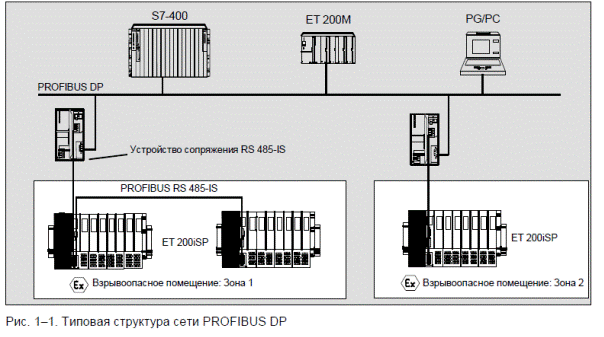

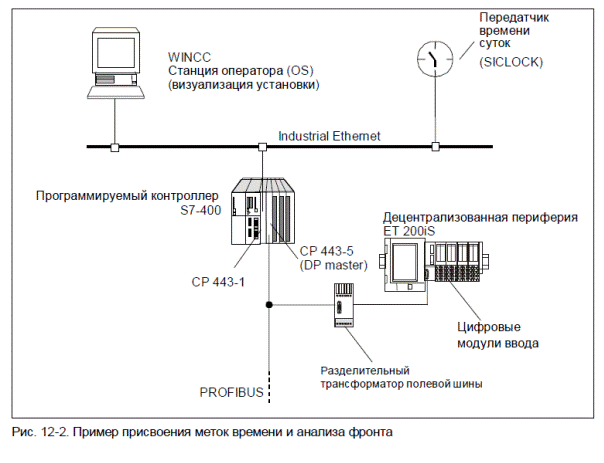

Следующий рисунок иллюстрирует типичную структуру сети PROFIBUS DP.

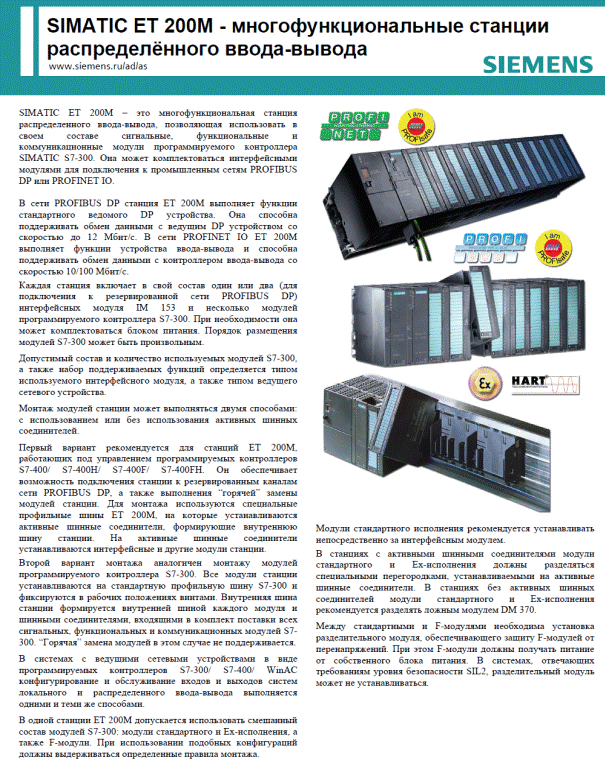

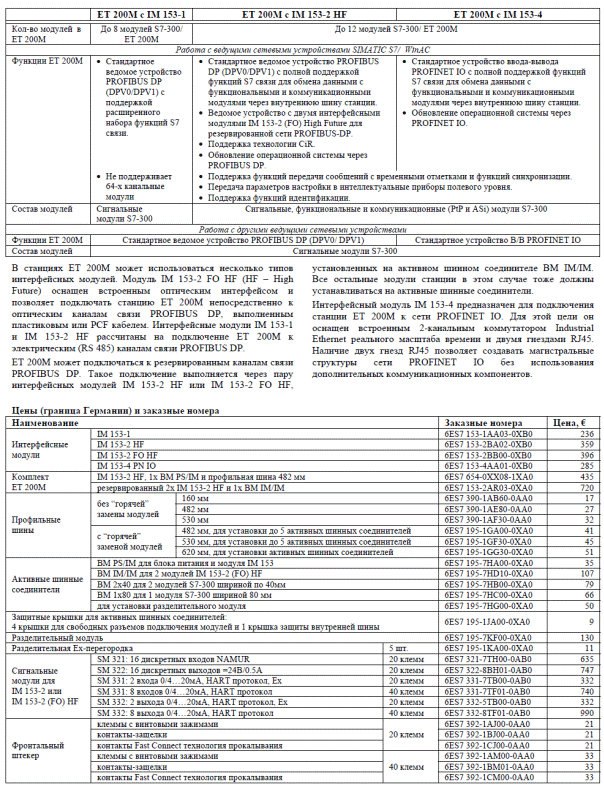

DP master встраивается в соответствующее устройство, например, S7-400

снабжен интерфейсом PROFIBUS DP. Устройства децентрализованной

периферии ET 200iSP соединяются с master-устройствами DP через Структура сети PROFIBUS

Следующий рисунок иллюстрирует типичную структуру сети PROFIBUS DP.

DP master встраивается в соответствующее устройство, например, S7-400

снабжен интерфейсом PROFIBUS DP.

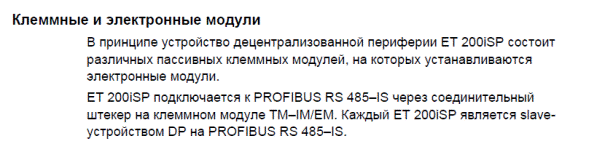

Устройства децентрализованной периферии ET 200iSP соединяются с master-устройствами DP через PROFIBUS DP и PROFIBUS RS 485–IS.

Взрывоопасное помещение: Зона 1 Взрывоопасное помещение: Зона 2

PROFIBUS DP и PROFIBUS RS 485–IS.

Взрывоопасное помещение:

Зона 1 Взрывоопасное помещение: Зона 2

Profibus - FMS применяется для задач взаимодействия на верхнем (цеховом) уровне. Сеть Profibus-FMS обеспечивает передачу данных в соответствии со стандартом Profibus IEC 6 1158/EN 50 170, часть 2.

Данный протокол предназначен для связи программируемых контроллеров. Позволяет организовывать в одной сети работу нескольких активных станций.

Он используется в тех областях, где высокая степень функциональности важнее времени реакции системы.

Протокол Profibus-FMS имеет дополнительные типы пакетов (Fieldbus Message Speсification).

При связи через FMS используются отношения типа клиент-сервер. Клиент является процессом приложения, который в качестве заказчика услуги обращается к объектам. Сервер является исполнителем услуги.

Перечисленные ниже команды Profibus-FMS имеют расширенные сервисные функции.

READ (чтение), WRITE (запись). Выполняет следующие операции:

· запись и чтение информации с помощью программы пользователя с применением индексов или имен переменных;

· передача локальных переменных;

· поддержка раздельного доступа к переменным;

· управление установкой асинхронных соединений (ведущее устройство – ведущее устройство, ведущее устройство – ведомое устройство), а также асинхронных соединений по инициативе ведомого устройства.

INFORMATION REPORT (отчет). Рассылает широковещательные сообщения, поступающие на все узлы сети.

IDENTIFY (идентификация). Идентифицирует партнера по запросу.

STATUS (состояние). Определяет состояния партнера по запросу.
