SIPLUS S7-300

SIMATIC S7-300F

SIMATIC S7-300C

• Испытанная технология S7-300.

• Наличие встроенных входов и выходов, возможность использования в качестве готовой системы автоматизации.

• Поддержка функций скоростного счета, ПИД-регулирования и

позиционирования на уровне ОС центрального процессора.

• Расширение модулями S7-300.

• Программируемый контроллер для построения промышленных систем автоматики безопасности.

• CPU 315F-2DP/ CPU 317F-2DP с встроенными функциями автоматики безопасности и интерфейсом PROFIBUS DP, поддерживающим профиль PROFIsafe.

• Системы распределенного ввода-вывода на основе станций ET 200M с F-модулями и станций ET 200S PROFIsafe.

• Обеспечение уровней безопасности SIL1 … SIL2 по IEC/EN

61508, а также категорий 1 … 4 по EN 954-1.

• Реализация стандартных функций управления с функциями автоматики безопасности в одной системе.

• Программируемый контроллер для эксплуатации в тяжелых промышленных условиях.

• Удобная установка, программирование, обслуживание и эксплуатация.

• Идеальное изделие для автомобилестроения, химической промышленности, установок для защиты окружающей природной среды, различных производств, пищевой промышленности и т.д.

• Заменяет дорогостоящие системы специального назначения.

• Допускает временное обледенение печатных плат.

Области применения SIMATIC S7-300/ S7-300C охватывают:

• автоматизацию машин специального назначения;

• автоматизацию текстильных машин;

• автоматизацию упаковочных машин;

• автоматизацию машиностроительного оборудования;

• автоматизацию оборудования для производства технических средств управления и электротехнической аппаратуры;

• построение систем автоматического регулирования и позиционирования;

• автоматизированные измерительные установки и другие.

Центральные процессоры S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

SIPLUS S7-300 является идеальным изделием для эксплуатации в тяжелых промышленных условиях, отличающихся сильным воздействием вибрации и тряски, повышенной влажности, широким диапазоном рабочих температур. Он способен управлять работой:

• светофоров;

• систем управления движением;

• очистных сооружений;

• холодильных установок;

• специальных транспортных средств;

• подвижного состава;

• строительных машин и т.д.

Программируемые контроллеры SIMATIC S7-300F в сочетании со станциями распределенного ввода-вывода SIMATIC ET 200S PROFIsafe и SIMATIC ET 200M, оснащенными F-модулями, позволяют создавать информационные сети автоматики безопасности (F-системы), в которых возникновение аварийных ситуаций не создает опасности для жизни обслуживающего персонала и угрозы для окружающей природной среды. На основе промышленных структур могут создаваться системы, отвечающие требованиям безопасности уровней SIL 1 … SIL 3 стандартов IEC/EN 61508, а также категорий 1 … 4 стандарта

Контроллеры SIMATIC S7-300 имеют модульную конструкцию и могут включать в свой состав:

• модуль центрального процессора (CPU). В зависимости от степени сложности решаемой задачи в контроллерах могут быть использованы различные типы центральных процессоров, отличающихся производительностью, объемом памяти, наличием или отсутствием встроенных входов-выходов и специальных функций, количеством и видом встроенных коммуникационных интерфейсов и т.д.;

• модули блоков питания (PS), обеспечивающие возможность питания контроллера от сети переменного тока напряжением 120/230В или от источника постоянного тока напряжением 24/48/60/110В;

• сигнальные модули (SM), предназначенные для ввода-вывода дискретных и аналоговых сигналов с различными электрическими и временными параметрами;

• коммуникационные процессоры (CP) для подключения к сетям PROFIBUS, Industrial Ethernet, AS-Interface или организации связи через PtP (point to point) интерфейс;

• функциональные модули (FM), способные самостоятельно решать задачи автоматического регулирования, позиционирования, обработки сигналов. Функциональные модули снабжены встроенным микропроцессором и способны выполнять возложенные на них функции даже в случае остановки центрального процессора программируемого контроллера;

• интерфейсные модули (IM), обеспечивающие возможность подключения к базовому блоку (стойка с CPU) стоек расширения ввода-вывода.

Контроллеры SIMATIC S7-300 позволяют использовать в своем составе до 32 сигнальных и функциональных модулей, а также коммуникационных процессоров, промышленных по 4 монтажным стойкам. Все модули работают с естественным охлаждением.

Конструкция контроллера отличается высокой гибкостью и удобством обслуживания:

• все модули легко устанавливаются на профильную рейку S7-300 и фиксируются в рабочем положении винтом (рисунок 4.7);

• во все модули (кроме модулей блоков питания) встроены участки внутренней шины контроллера. Соединение этих участков выполняется шинными соединителями, устанавливаемыми на тыльной стороне корпуса. Шинные соединители входят в комплект поставки всех модулей за исключением центральных процессоров и блоков питания;

• наличие фронтальных соединителей, позволяющих производить замену модулей без демонтажа внешних соединений и упрощающих выполнение операций подключения внешних цепей модулей;

• подключение внешних цепей через фронтальные соединители с контактами под винт или контактами защелками.

• механическое кодирование фронтальных соединителей, исключающее возможность возникновения ошибок при замене модулей;

• применение модульных и гибких соединителей SIMATIC TOP Connect, существенно упрощающих монтаж шкафов управления;

• единая для всех модулей глубина установки. Все кабели располагаются в монтажных каналах модулей и закрываются защитными дверцами;

• произвольный порядок размещения модулей в монтажных стойках. Фиксированные места должны занимать только блоки питания, центральные процессоры и интерфейсные модули.

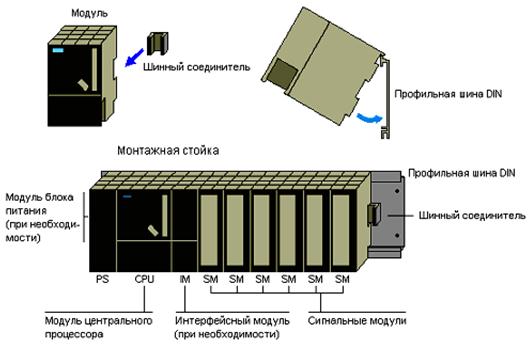

Рисунок 4.7 − Расположение модулей контроллера в стойке
