Полы

Полы представляют собой многослойную конструкцию, состоящую из покрытия (чистого пола), подвергающегося эксплуатационным воздействиям, и подстилающего слоя, распределяющего нагрузку по основанию, В полах первого этажа или подвала основанием является грунт; в полах по перекрытию основанием служит несущая часть перекрытия, а подстилающий слой нередко отсутствует. Полы в зданиях должны хорошо сопротивляться истиранию, обладать высокими эксплуатационными качествами, т. е. легко и быстро ремонтироваться, иметь красивый внешний вид, быть бесшумными, нескользкими и гигиеничными (легко убираться). Полы в мокрых помещениях должны быть водонепроницаемыми, а в пожароопасных – несгораемыми.

Полы в жилых и общественных зданиях устраивают из штучных, рулонных материалов, а также монолитными (бесшовными). Полы могут быть деревянными (дощатыми, паркетными и из древесноволокнистых плит), ксилолитовыми, керамическими, из полимерных материалов (плиточными, рулонными и наливными), цементными и асфальтобетонными.

Деревянные полы бывают дощатые (однослойные и двухслойные), паркетные (рис.) и из древесностружечных плит.

Дощатые полы (рис.) устраивают по деревянным лагам, которые опираются на железобетонные перекрытия или на кирпичные столбики, устанавливаемые через 800—1000 мм (при выполнении пола по грунту).

Крышей называется верхняя часть здания, предназначенная для защиты его от внешней среды (дождя, снега, ветра, солнечных лучей и резких колебаний температуры наружного воздуха). В конструкции крыши различают несущую и ограждающую части. Несущая часть состоит из стропильных балок или ферм и плит покрытий; материалом несущей части могут служить древесина, металл и железобетон. Назначение несущей части – передавать нагрузку от снега, ветра и собственной массы крыши на стены, опоры.

К крышам предъявляются следующие основные требования: водонепроницаемость, достаточная прочность и долговечность, экономичность. В зависимости от назначения здания (жилое, общественное, производственное) и типа несущей конструкции крыши бывают бесчердачные, чердачные, полупроходные с высотой чердака 1-1,2 м, с микрочердаком. Для освещения и проветривания в чердачных крышах устраивают слуховые окна.

Ограждающая часть крыши называется кровлей. Выбор водонепроницаемого материала для кровли зависит от конструкции основания, района возведения здания, свойств материала, плотности, водонепроницаемости, огнестойкости, долговечности и его стоимости.

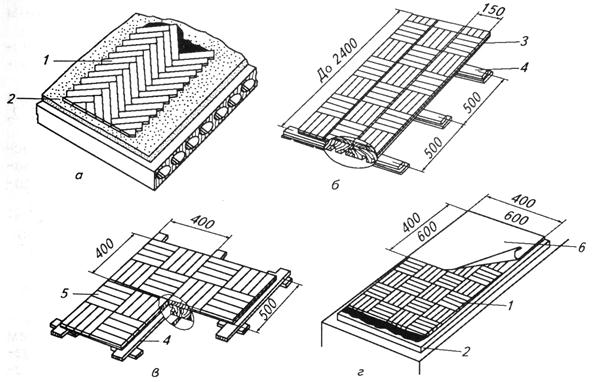

Рисунок – Паркетные полы:

а – штучные; б – из паркетных досок; в – щитовые; г – мозаичные; 1 – паркетная клепка; 2 – цементная стяжка; 3 – паркетные доски; 4 – лаги; 5 - паркетные щиты; 6 – паркетные карты

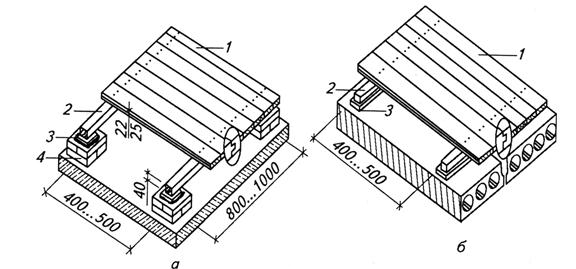

Рисунок – Дощатые полы:

а – на грунте; б – на перекрытии; 1 – шпунтовые доски; 2 – лаги; 3 – упругие прокладки; 4 – кирпичные столбики

По геометрическому решению крыши могут быть односкатными, двухскатными, четырехскатными (вальмовыми), многоскатными или другой формы (рис.).

Рисунок – Формы скатных крыш:

а – односкатная; б – двускатная; в – четырехскатная; г – сводчатая; д - многоскатная; е – шатровая; ж – пирамидальная; з – купольная; 1 – скат; 2 – конек; 3 – ребро; 4 – ендова; 5 – вальма; 6 - фронтон

Уклон ската определяется отношением его высоты к половине перекрываемого пролета (двухскатная крыша) или ко всему пролету (односкатная крыша) и выражается дробью, в градусах или процентах. По величине уклона ската крыши различают: плоские с уклоном до 2,5%, пологоскатные с уклоном до 10% и скатные (одно- и двухскатные) с уклоном более 10%.

Несущая часть крыши простейшей конструкции устраивается в виде деревянных наслонных (рис.) или висячих стропил.

Деревянные наслонные стропила устраивают в односкатных крышах при пролетах 5-6 м, их устанавливают на расстоянии 1,5-2 м по длине здания. В двухскатных крышах с внутренними стенами или опорами те же стропила могут перекрывать пролет здания шириной 14-16 м.

Деревянные висячие стропила, называемые шпренгельными фермами, могут перекрывать пролеты до 24 м, если они выполнены из бревен и брусьев, и 30 м и более, если они из досок.

Рисунок – Элементы крыши с применением наслонных стропил:

а – для односкатных крыш; б, в – для двускатных; 1 – стропила; 2 – обрешетка;

3 – мауэрлат; 4 – кобылка; 5 – стойки; 6 – подкос; 7 - прогон
