Наклонное залегание слоев

ГОРИЗОНТАЛЬНОЕ ЗАЛЕГАНИЕ СЛОЕВ

ПРИЗНАКИ ГОРИЗОНТАЛЬНОГО ЗАЛЕГАНИЯ СЛОЕВ

Горизонтальное залегание слоев характеризуется общим горизонтальным или близким к нему расположением поверхностей наслоения. Идеальных горизонтальных поверхностей наслоения в земной коре не встречается.

Так как при горизонтальном положении осадочных толщ каждый нижележащий слой является более древним, чем перекрывающий, соотношения разновозрастных слоев с элементами рельефа характеризуются расположением древних слоев в пониженных частях, а наиболее молодых слоев на возвышенных участках рельефа.

ИЗМЕРЕНИЕ МОЩНОСТИ СЛОЯ

Истинная мощность слоя при горизонтальном залегании определяется как разность между отметками кровли и подошвы слоя.

ОБЩАЯ ХАРАКТЕРИСТИКА НАКЛОННОГО ЗАЛЕГАНИЯ СЛОЕВ

При наклонном (или моноклинальном) залегании слои на обширных пространствах наклонены в одном направлении.

С моноклинальным залеганием мы встречаемся при изучении крыльев складок и флексур.

ЭЛЕМЕНТЫ ЗАЛЕГАНИЯ

При проведении полевых работ, а затем камеральных исследований геологу постоянно приходится определять и выносить на карту ориентировку различных линий (линия хода маршрута, линия буровых скважин, линия погружения шарнира складки и др.) и плоскостей (контакты слоев – слоистость, поверхности тектонических трещин, плоскостей контактов различных по составу пород и др.).

При наклонном залегании измеряются направление и угол наклона слоев. Их положение в пространстве характеризуется элементами залегания, в которые входят понятия о линии простирания, линии падения и угла падения (рис. 4).

Линией простирания называется линия пересечения поверхности слоя с горизонтальной плоскостью или, другими словами, любая горизонтальная линия на поверхности слоя является линией простирания данного слоя.

Линией падения называется вектор, перпендикулярный к линии простирания, лежащий на поверхности слоя и направленный в сторону его наклона. Линия падения обладает наибольшим углом наклона к горизонту по сравнению с любой другой линией, которую можно провести на поверхности слоя.

Углом падения называется угол, заключенный между линией падения и проекцией ее на горизонтальную плоскость. Положение линии простирания в пространстве определяется ее азимутом, а линии падения — азимутом и углом падения.

Напомним, что азимутом (рис.5) заданного направления называется правый векториальный угол, заключенный между северным направлением истинного меридиана и заданным направлением.

Линия простирания, как и любая другая линия, имеет два противоположных направления, поэтому у линии простирания может быть замерено два азимута, различающихся между собой на 180°.

Падение имеет одно определенное направление, и для него может быть замерен только один азимут, отличающийся на 90° от азимута линии простирания. Значение угла падения не может быть больше 90°.

Для определения и измерения ориентировки линий в пространстве используется геологический компас. Все замеры производятся по северной стрелке компаса в положении, когда север (нуль на лимбе) компаса ориентирован по измеряемому направлению.

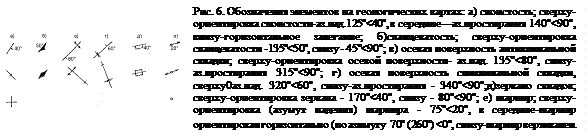

На рис. 6 приведены используемые в практике проведения исследований обозначения основных структурных элементов на геологических и структурно-тектонических картах.

ОПРЕДЕЛЕНИЕ ИСТИННОЙ МОЩНОСТИ СЛОЯ ПРИ НАКЛОННОМ ЗАЛЕГАНИИ

Измерение мощности слоя можно производить многими способами. Иногда истинную мощность можно измерить непосредственно в обнажении. С этой целью рулеткой измеряют расстояние между кровлей и подошвой слоя по перпендикуляру к поверхности наслоения.

Чаще оказывается возможным измерить лишь видимую мощность слоя. На рис. 7 указаны различные случаи вычисления истинной мощности в сечениях, ориентированных перпендикулярно линии простирания по измеренной видимой мощности, углу падения слоя и наклону поверхности рельефа.

Если истинная мощность слоя определяется в сечении, ориентированном косо по отношению к линии простирания, тогда вводят соответствующую поправку на отклонение линии разреза от направления падения. Эти поправки выражаются углом γ, представляющим собой разность между азимутами линий простирания и измере­ния. Вычисления производят по формуле П. М. Леонтовского:

Н = h (sin α соs β sin γ ± соs α sin β),

где Н — истинная мощность;

h — видимая мощность;

α — угол наклона пласта в косом сечении;

β — угол наклона рельефа.

Знаки плюс и минус употребляются в зависимости от соотношения направления наклонов поверхностей рельефа (или обнажения) и слоя; при наклоне их в одну сторону принимается знак минус, при наклоне в разные стороны плюс.

НОРМАЛЬНОЕ И ОПРОКИНУТОЕ ЗАЛЕГАНИЕ

При наклонном положении слоев возможны два принципиально отличных случая их залегания: нормальное и опрокинутое. При нормальном залегании кровля слоя располагается выше его подошвы, при опрокинутом подошва слоя оказывается выше его кровли. При повороте слоев до того момента, пока угол их наклона не станет равным 90°, они будут залегать нормально, т. е. их кровля будет располагаться выше подошвы, и молодые пласты будут налегать на более древние. При повороте на больший угол (хотя угол падения и станет уменьшаться) слои окажутся в перевернутом пли опрокинутом залегании, т, е. их подошва окажется выше кровли, а древние пласты — выше молодых.
