Отклонения геометрических параметров деталей

Взаимозаменяемость и ее виды

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ

Конспект лекций

Взаимозаменяемость – свойство независимо изготовленных с заданной точностью деталей (сборочных единиц) обеспечивать возможность беспригоночной сборки или замены при ремонте деталей в сборочные единицы, а последних в механизмы и машины при соблюдении предъявляемых к механизмам и машинам технических требований. Благодаря взаимозаменяемости обеспечивается стабильный уровень качества изделий, организация поточного производства, возможность широкой специализации и кооперирования предприятий, упрощается ремонт.

Принципы взаимозаменяемости использовались человечеством с далеких времен, в России – с 18 века.

Виды взаимозаменяемости:

- полная (не всегда технологически возможна или экономически целесообразна, т.е. её применение должно быть основано);

- неполная, когда для обеспечения заданной точности допускаются селективная сборка (групповой набор), применение компенсаторов, регулирование, пригонка и т.п.;

- внешняя (по присоединительным размерам, эксплуатационным и функциональным характеристикам обычно покупных изделий);

- внутренняя (сборочная единица, агрегат может обладать полной внешней и неполной внутренней взаимозаменяемостью);

- параметрическая (функциональная, эксплуатационная), т.е. взаимозаменяемость по эксплуатационным показателям; если установлена функциональная или стохастическая связь между допусками на основные эксплуатационные характеристики и на погрешности деталей и узлов, то можно наиболее обоснованно назначать допуски на эти погрешности.

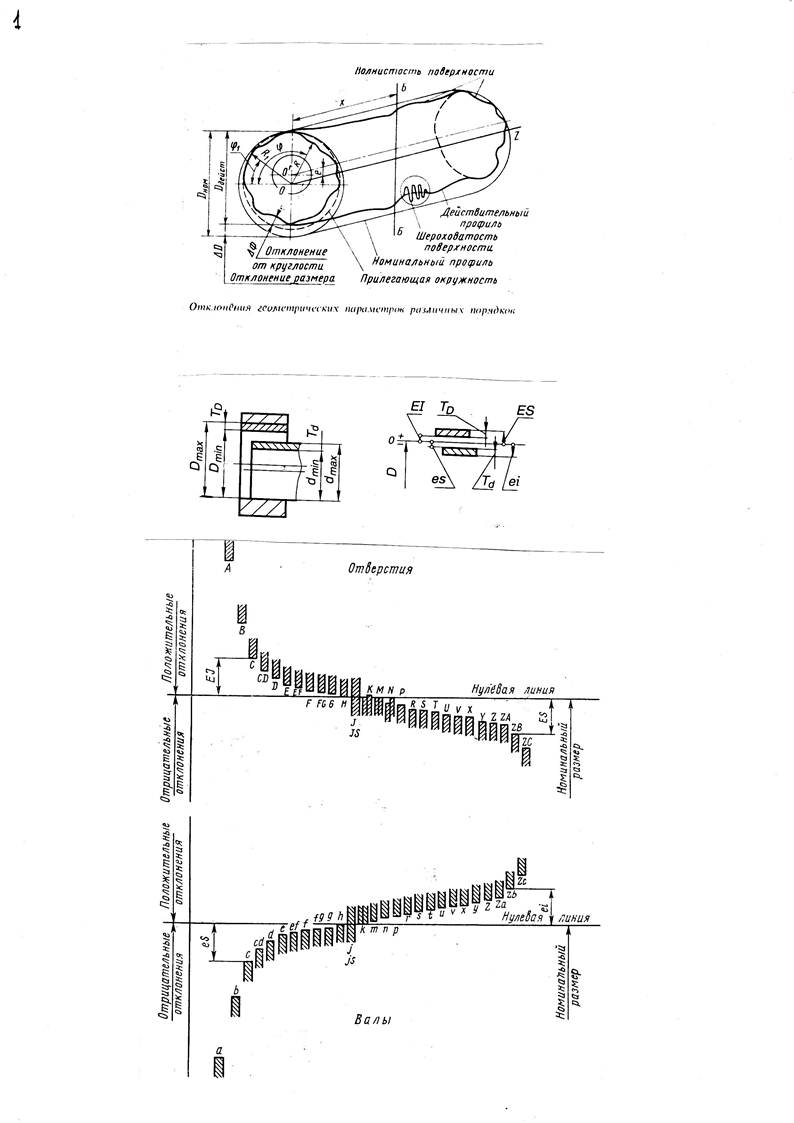

Различают номинальное и действительные, реальные поверхности (профили). Они различаются из-за погрешностей изготовления и изменений в процессе эксплуатации. Выявление причин погрешностей, часто имеющих периодический характер, позволяет разделить вызываемые ими отклонения, с целью поиска путей их уменьшения, на 5 групп (порядков). В общем случае нормируются отклонения порядков: 0-го – собственно размера; 1-го – расположения; 2-го – формы; 3-го – имеющие характер волнистости и 4-го – имеющие характер шероховатости.

Геометрические параметры оценивают количественно с помощью размеров или между поверхностям между поверхностью и базой. База это поверхность (сочетание поверхностей), ось, точка, принадлежащая изделию и используемая для базирования при нахождении размера или отклонения. При этом используют термин «вал» не только для охватываемых цилиндрических, но и плоских поверхностей, а термин «отверстие» - для таких же охватывающих поверхностей. Размеры валов обозначают строчными буквами, а отверстии – прописными.
