Расчёт сушилки кипящего слоя

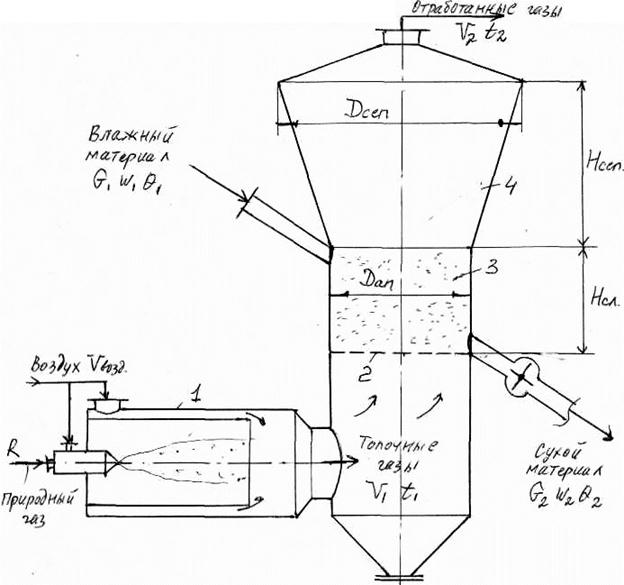

Задание. Рассчитать сушилку кипящего слоя для хлористого калия производительностью 100 т/ч сухого продукта. Начальная влажность соли 6 %, конечная 0,2%. Размер кристаллов 0,7 мм. Схема аппарата представлена на рис. 229 /Ю.Я. Каганович, А.Г. Злобинский. Промышленные установки для сушки в кипящем слое.-Л.: Химия, 1970.-176 с., с. 146/. Рис. 229. Схема аппарата кипящего слоя. 1 - топка, 2 - решетка, 3 - кипящий слой, 4 - сепаратор.
Исходные данные: Калия хлорид - КСl - температура плавления 776/790/ 0С, плотность 2000 /1989/ кг/м3, теплоемкость 0,69 кДж/кг К. Встречается в природе в виде минерала сильвина. Самое крупное в мире месторождение сильвина находится в Соликамске /Пермская обл./. Применяется, в частности, как удобрение в количестве 45-60 кг/га, особенно для картофеля, льна, свеклы и др. Способствует быстрому росту растений, что очень важно в условиях короткого лета Севера. На основе промышленных данных принимаем в качестве сушильного агента топочные газы с температурами:
Принимаем топливо - природный газ - с теплотворной способностью:
Принимаем температуры материала: Плотность паров воды при :
Расчёты: 1. Количество влажного материала 2. Количество испаренной влаги 3. Расход влажного материала на 1 кг испаренной влаги 4. Количество тепла, отданное в слое теплоносителем при сжигании 1 нм3 природного газа 5. Расход тепла на испарение 1 кг воды
6. Количество воды, испаренное при сжигании 1 нм3 природного газа 7. Расход природного газа /топлива/ на сушку 8. Коэффициент избытка воздуха 9. Часовой расход воздуха на горение и смешение с топочными газами 10. Объемный расход топочных газов при н.у. 11. То же на входе и выводе из сушилки
Объем водяных паров Расход отработанных газов 12. Скорость газа. Для полидисперсного слоя при максимальном размере частиц 0,7 мм скорость газа в аппарате принимается на основе опытныхданных /Каганович, с. 114, рис. 42/ Скорость газа в сепараторе для уноса частиц размером 0,1 мм рассчитывается по формуле Горошко, Розенбаума,Тодеса при порозности 1,0:
13. Диаметр решетки и сепаратора.
14. Высота. Принимаем потери капора в слое /Каганович, с. 113 / мм вод.ст.=400,981 Па Высота кипящего слоя Высота сепаратора Общая высота аппарата Размеры днища аппарата принимаются конструктивно.

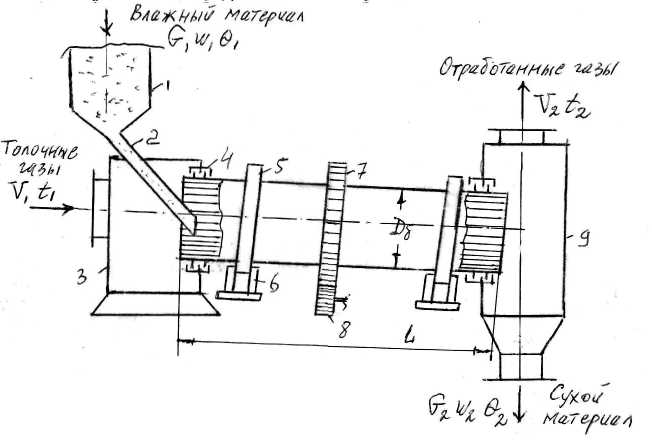

РАСЧЕТ БАРАБАННОЙ СУШИЛКИ Задание Для тех же условий, что и для сушилки KС, рассчитать прямоточную барабанную сушилку. Напряжение по влаге принять А=80 кг/м3.ч. Схема установки представлена на рис. 230. Рис. 230. Схема барабанной сушилки. 1 - бункер, 2 - загрузочный желоб, 3 - приёмная камера, 4 - лабиринтное уплотнение, 5 - бандаж, 6 - роликовая опора, 7 - зубчатый венец, 8 - приводная шестерня, 9 - разгрузочная камера. Расчёты: Пункты 1-11 теже, что и для расчета сушилки КС / см. стр. 209-210/. 12. Объем барабана. До объёму барабана поднимаем аппарат из каталога /Ю.И. Дытнерский. Основные ПАХТ. 198З, с.167/ , №7207 /заводской номер/, Dб=2,8м, L=12м, n=5 об/мин /число оборотов/, М=65т /масса/, N=20,6кВт /мощность привода/.
13. Проверка объема барабана через уравнение теплоотдачи. Средняя разность температур Тепло на испарение влаги и нагрев материала Объёмный коэффициент теплоотдачи /Н.М. Михайлов. Вопросы сушки топлива на электростанциях,1957г.,с.60/. Теперь /совпадает/ 14. Время пребывания материала в барабане. Средняя масса материала Тогда время пребывания где =1200 кг/м3 - насыпная плотность хлористого калия, = 0,15- степень наполнения барабана. 15. Число оборотов барабана. где =30 - угол наклона барабана, tg3° = 0.0524,
= 1.2 - для подъемно-лопастной системы в барабане. Теперь 16. Мощность на вращение барабана. Принимаем для =0,15 коэффициент =0,053. Тогда Для сушилки необходимо поставить другой привод /сравни с п. 12/.
АБСОРБЦИЯ Абсорбция - избирательное поглощение газов или паров жидкими поглотителями /абсорбентами/. Если поглощаемый газ /абсорбтив/ образует с абсорбентом химическое соединение, то процесс называется "хемосорбцией". Абсорбция - обратимый процесс. Выделение поглощенного газа из раствора называется десорбцией. Десорбция проводится: 1/ путем подвода тепла к абсорбенту /нагревание раствора/, 2 / отгонкой в токе инертного газа, 3/путем снижения давления над абсорбентом. Абсорбция широко применяется в промышленности. Например, абсорбция серного ангидрида в производстве серной кислоты, хлористого водорода в производстве соляной кислоты, абсорбция аммиака для получения холодильного агента и в производстве минеральных удобрений, абсорбция паров бензола, формальдегида, метанола и др. Абсорбция широко применяется для очистки газов, выпускаемых в атмосферу. Например, улавливание сернистого газа, который образуется при сжигании топлив, содержащих серу /мазут, угли/. Как правило, при очистке дымовых газов абсорбция совмещается с пылеулавливанием. Аппаратура получается комплексной /скруббер, газопромыватель и др./. Абсорбция играет существенную роль в регулировании состава атмосферного воздуха, в частности, содержания углекислого газа /СО2/. Две трети поверхности Земли покрыто мировым океаном, представляющим собой, образно говоря, "гигантский поверхностный абсорбер".
