Холодоснабжение

По способу производства холода для охлаждения кондиционируемого помещения выделяются четыре разновидности: использование природных источников холода, использование искусственных источников холода, испарительное охлаждение, комбинированное охлаждение.

В качестве природных источников холода может быть использована артезианская вода, намороженный в естественных условиях лед, холодный ночной наружный воздух.

Источниками искусственного холода являются холодильные машины, использующие различные холодильные агенты. Наиболее широко в СКВ применяются хладон-12 (R12), хладон-22 (R22) и хладон-142 (R142). При атмосферном давлении хладон-12 кипит при температуре –29,8°С, хладон-22 — при температуре –40,8°С и хладон-142 — при температуре –9,8 °С.

Способы испарительного охлаждения осуществляются с помощью прямого и косвенного испарительного oxлаждения. Причем последний метод характеризуется отводом теплоты от кондиционируемого воздуха через стенку к воде, охлаждаемой испарением во вспомогательном потоке воздуха.

Согласно СНиП «Отопление, вентиляция и кондиционирование» систему холодоснабжения от естественных и искусственных источников холода для охлаждения воздуха следует проектировать, если нормируемые метеорологические условия не могут быть обеспечены установками прямого или косвенного испарительного охлаждения. Выбор источника холода должен быть экономически обоснован.

Централизованное теплоснабжение жилых, общественных и промышленных зданий осуществляется от котельных большой мощности или от теплоэлектроцентралей (ТЭЦ). Тепловая энергия в виде горячей воды или пара транспортируется от ТЭЦ или котельной к потребителям (к жилым домам, общественным зданиям и промышленным предприятиям) по специальным трубопроводам, называемым тепловыми сетями.

Тепловые сети разделяются на:

- магистральные, прокладываемые на главных направлениях населенного пункта;

- распределительные — внутри квартала, микрорайона;

- ответвления к отдельным зданиям.

Схемы тепловых сетей применяются, как правило, лучевые; предусматривается соединение отдельных магистральных сетей между собой, а также устройство перемычек между ответвлениями. Радиус действия водяных теплосетей во многих городах достигает значительной величины (15 км и более).

В больших городах при наличии нескольких крупных источников тепла сооружаются более сложные тепловые сети по кольцевой схеме.

В зависимости от вида теплоносителя тепловые сети делятся на водяные и паровые. Водяные сети разделяются на закрытые и открытые. В закрытых сетях вся вода возвращается к источнику теплоснабжения, в открытых вода разбирается потребителями на горячее водоснабжение. Качество воды в открытой теплосети должно отвечать требованиям ГОСТа на питьевую воду.

Паровые сети устраивают преимущественно двухтрубными. Возврат конденсата осуществляется по отдельной трубе — конденсатопроводу. Пар от ТЭЦ по паропроводу со скоростью 40 – 50 м/с и более идет к месту потребления. В тех случаях, когда пар используется в теплообменниках, конденсат его собирается в конденсационных баках, откуда насосами по кондесатопроводу возвращается в ТЭЦ.

По способу прокладки тепловые сети делятся на подземные и надземные (воздушные). Надземная прокладка труб (на отдельно стоящих мачтах ил эстакадах, на кронштейнах, заделываемых в стены здания) применяются на территориях промышленных предприятий, при сооружении тепловых сетей вне черты города, при пересечении оврагов и т.д. Надземная прокладка тепловых сетей рекомендуется преимущественно при высоком стоянии грунтовых вод.

Преобладающим способом прокладки тепловых сетей является поземная прокладка:

а) в проходных каналах и коллекторах совместно с другими коммуникациями;

б) в полупроходных и непроходных каналах;

в) бесканальная (в защитных оболочках различной формы и с засыпкой теплоизоляцией).

Наиболее совершенной и более дорогой способ — прокладка теплопроводов в проходных каналах, которые применяются при нескольких теплопроводах больших диаметров. Температура воздуха в каналах не должна превышать 50 ^оС, а во время периодического осмотра и ремонта — не более 40 ^оС. При более высокой температуре воздуха в каналах предусматривается естественная или механическая вентиляция.

Проходные каналы должны иметь через каждые 3000 м люки и низковольтное электрическое освещение. В больших городах строят городсике коллекторы, в которых прокладывают теплопроводы, водопровод, электрические и телефонные кабели.

Полупроходные каналы строят под проездами с интенсивным уличным движением, под железнодорожными путями, при пересечении зданий, где затруднено вскрытие теплопроводов для ремонта. Высота их обычно не превышает 1600 мм, ширина прохода между трубами 400 – 500 мм.

В практике централизованного теплоснабжения наиболее широко применяются непроходные каналы.

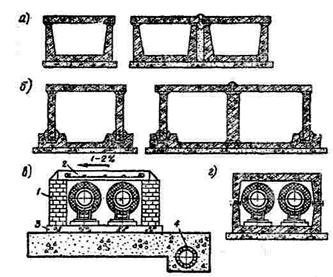

Рис. 1. Непроходные каналы.

Применяют каналы из лотковых элементов типов КЛ и КЛс, перекрываемые плоскими железобетонными плитами (рис. 1, а). Каналы КЛс (рис. 1,г) имеют два лотковых элемента, уложенных друг на друга и соединенных на цементном растворе при помощи двутавровых балок. В каналах типа КС (рис. 1,б) стеновые панели устанавливают в пазы плиты днища и замоноличивают бетоном. На рис. 1,в представлен поперечный разрез непроходного канала с кирпичными стенками. Дренаж предусматривается при высоком стоянии грунтовых вод.

По трассе подземного теплопровода должны устраиваться специальные камеры и колодцы для установки арматуры, измерительных приборов, сальниковых компенсаторов, а также ниши для П-образных компенсаторов. Подземный теплопровод прокладывается на скользящих опорах. Расстояние между опорами принимается в зависимости от диаметра труб, причем опоры падающего и обратного трубопроводов устанавливаются в разбежку.

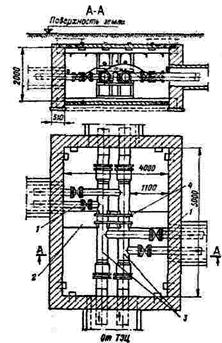

Рис. 2. Камера тепловой сети

Бесканальный способ прокладки теплопровода — самый дешевый. Применение его позволяет снизить на 30 – 40 % строительную стоимость тепловых сетей, значительно уменьшить трудовые затраты и расход строительных материалов. На рис. 3 показана бесканальная прокладка теплопроводов в монолитных цилиндрических оболочках из армированного пенобетона. Блоки теплопровода изготавливаются на заводе. Монтаж теплопроводов на трассе сводится лишь к укладке автокраном блоков в траншею и сварке стыков.

Применяется бесканальный способ прокладки теплопроводов с изоляцией битумоперлитом, обладающим высокими теплоизоляционными свойствами.

Рис. 3. Бесканальная прокладка теплопроводов

1- армопенобетонная оболочка; 2 – песчаная подсыпка; 3 – бетонная подготовка; 4 – грунт.

Заглубление тепловых сетей от поверхности земли или дорожного покрытия до верха перекрытия канала или коллектора принимается при наличии дорожного покрытия — 0,5 м, без дорожного покрытия — 0,7 м.
