Лекция №4. Закономерности систем

Классификация систем по сложности

Определение большой системы. Существует ряд подходов к разделению систем по сложности. В частности, Г. Н. Поваров в зависимости от числа элементов, входящих в систему, выделяет четыре класса систем:

малые системы (10...10³ элементов),

сложные (10⁴...10⁷ элементов),

ультрасложные (10⁷...10³⁰ элементов),

суперсистемы (10³⁰...10²⁰⁰ элементов).

Так как понятие элемента возникает относительно задачи и цели исследования системы, то и данное определение сложности является относительным, а не абсолютным.

Английский кибернетик С. Бир классифицирует все кибернетические системы на простые и сложные в зависимости от способа описания: детерминированного или теоретико-вероятностного. А. И. Берг определяет сложную систему как систему, которую можно описать не менее чем на двух различных математических языках (например, с помощью теории дифференциальных уравнений и алгебры Буля).

Очень часто сложными системами называют системы, которые нельзя корректно описать математически, либо потому, что в системе имеется очень большое число элементов, неизвестным образом связанных друг с другом, либо неизвестна природа явлений, протекающих в системе.

Касти, который рассматривает сложность систем в двух аспектах: структурную сложность и сложность поведения.

Четкое определение и критерии СС НСУ в настоящее время отсутствуют. Однако есть признаки, такие как, многомерность, многосвязность, многоконтурность, а так же многоуровневый, составной и многоцелевой характер построения, по которым можно отнести модель к классу СС НСУ. Данный термин использовался в работах научной школы А.А. Вавилова.

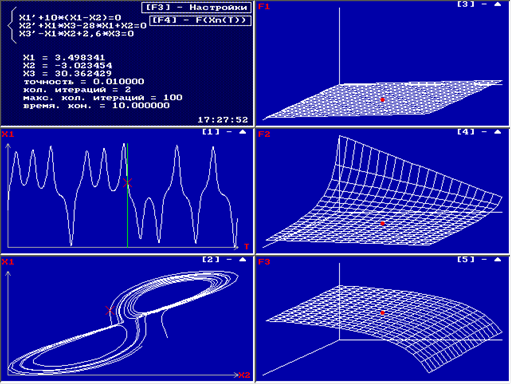

Примером системы с простой структурой но сложным поведением является модель странного аттрактора Лоренца.

x₁+10*(x₁-x₂)=0

x₂+x₁*x₃-28*x₁+x₂=0

x₃-x₁+x₂-2.6*x₃=0

начальные значения: x₁=8; x₂=-8;x₃=26.

Все это свидетельствует об отсутствии единого определения сложности системы.

При разработке сложных систем возникают проблемы, относящиеся не только к свойствам их составляющих элементов и подсистем, но также к закономерностям функционирования системы в целом. При этом появляется широкий круг специфических задач, таких, как определение общей структуры системы; организация взаимодействия между элементами и подсистемами; учет влияния внешней среды; выбор оптимальных режимов функционирования системы; оптимальное управление системой и др.

Чем сложнее система, тем большее внимание уделяется этим вопросам. Математической базой исследования сложных систем является теория систем. В теории систем большой системой (сложной, системой большого масштаба, Lage Scale Systems) называют систему, если она состоит из большого числа взаимосвязанных и взаимодействующих между собой элементов и способна выполнять сложную функцию.

Четкой границы, отделяющей простые системы от больших, нет. Деление это условное и возникло из-за появления систем, имеющих в своем составе совокупность подсистем с наличием функциональной избыточности. Простая система может находиться только в двух состояниях: состоянии работоспособности (исправном) и состоянии отказа (неисправном). При отказе элемента простая система либо полностью прекращает выполнение своей функции, либо продолжает ее выполнение в полном объеме, если отказавший элемент резервирован. Большая система при отказе отдельных элементов и даже целых подсистем не всегда теряет работоспособность, зачастую только снижаются характеристики ее эффективности. Это свойство больших систем обусловлено их функциональной избыточностью и, в свою очередь, затрудняет формулировку понятия «отказ» системы.

Под большой системой понимается совокупность материальных ресурсов, средств сбора, передачи и обработки информации, людей-операторов, занятых на обслуживании этих средств, и людей-руководителей, облеченных надлежащими правами и ответственностью для принятия решений. Материальные ресурсы — это сырье, материалы, полуфабрикаты, денежные средства, различные виды энергии, станки, оборудование, люди, занятые на выпуске продукции, и т. д. Все указанные элементы ресурсов объединены с помощью некоторой системы связей, которые по заданным правилам определяют процесс взаимодействия между элементами для достижения общей цели или группы целей.

Примеры больших систем: информационная система; пассажирский транспорт крупного города; производственный процесс; система управления полетом крупного аэродрома; энергетическая система и др.

Характерные особенности больших систем. К ним относятся:

большое число элементов в системе (сложность системы);

взаимосвязь и взаимодействие между элементами;

иерархичность структуры управления;

обязательное наличие человека в контуре управления, на которого возлагается часть наиболее ответственных функций управления.

Сложность системы. Пусть имеется совокупность из n элементов. Если они изолированы, не связаны между собой, то эти я элементов еще не являются системой. Для изучения этой совокупности достаточно провести не более чем n исследований. В общем случае в системе связь элемента А с элементом Б не эквивалентна связи элемента Б с элементом А, и поэтому необходимо рассматривать п(п—1) связей. Если характеризовать состояние каждой связи наличием или отсутствием в данный момент, то общее число состояний (для такого самого простого поведения) системы будет равно 2^n. Даже при небольших п это фантастическое число. Например, пусть п== 10. Число связей п(п-1) = 90.

Поэтому изучение БС путем непосредственного обследования ее состояний оказывается весьма громоздким. Следовательно, необходимо использовать ЭВМ и разрабатывать методы, позволяющие сократить число обследуемых состояний БС. Сокращение числа состояний БС — первый шаг в формальном описании систем.

Взаимосвязь и взаимодействие между элементами

в БС. Разделение системы на элементы и подсистемы может быть произведено различными способами. Элементом системы будем называть совокупность различных технических средств и людей, которые при данном исследовании рассматриваются как одно неделимое целое.

Расчленение системы на элементы — второй шаг при формальном описании системы. Внутренняя структура элемента при этом не является предметом исследования. Имеют значение только свойства, определяющие его взаимодействие с другими элементами системы и оказывающие влияние на характер системы в целом.

Формально любая совокупность элементов системы вместе со связями между ними может рассматриваться как ее подсистема. Использование этого понятия оказывается особенно плодотворным в тех случаях, когда в качестве подсистем фигурируют некоторые более или менее самостоятельно функционирующие части системы.

В системе управления полетом самолета можно выделить следующие подсистемы:

систему дальнего обнаружения и управления; систему многоканальной дальней связи; многоканальную систему слепой посадки и взлета самолета; систему диспетчеризации; бортовую аппаратуру самолета. Подсистемы БС сами могут быть большими системами, которые легко расчленить на соответствующие подсистемы. Так, большую систему «Городской пассажирский транспорт» по видам транспорта можно расчленить на подсистемы: троллейбусы, автобусы, трамвай, метрополитен, такси. Каждая из этих подсистем, в свою очередь, является БС. Так, таксомоторное хозяйство состоит из: сотен (тысяч) автомобилей и шоферов, нескольких автопарков, средств технического обслуживания и управления.

Выделение подсистем — третий важный шаг при формальном описании БС.

Иерархичность структуры управления. Управление в БС может быть централизованным и децентрализованным. Централизованное управление (рис. 1.1, а) предполагает концентрацию функции управления в одном центре БС. Децентрализованное — распределение функции управления по отдельным эле (рис. 1.1, б). Типичные БС, встречающиеся на практике, относятся, как правило, к промежуточному типу, когда степень централизации находится между двумя крайними случаями: чисто централизованным и чисто децентрализованным.

Децентрализация управления позволяет сократить объем перерабатываемой информации, однако в ряде случаев это приводит к снижению качества управления.

Для управления с иерархичной структурой управления характерно наличие нескольких уровней управления (рис. 1.1, в).

Примеры иерархической структуры управления: административное управление, управление в вооруженных силах, снабжение.

Обязательное наличие человека в контуре управления. Поскольку в БС обязательно наличие человека, она является всегда эргатической системой. Часть функций управления выполняется человеком. Эта особенность БС связана с целым рядом факторов:

участие человека в БС требует, чтобы управление учитывало социальные, психологические, моральные и физиологические факторы, которые не поддаются формализации и могут быть учтены в системах управления только человеком;

необходимость в ряде случаев принимать решение на основенеполной информации, учитывать неформализуемые факторы —все это должен делать человек с большим опытом, хорошо понимающий задачи, стоящие перед системой; могут быть системы, в которых нет отношений подчиненности, а существуют лишь отношения взаимодействия (межгосударственные отношения, отношения предприятий «по горизонтали»).
