Ток за контуром

При обходе контура 1 через 3 к 2 поворачивается по часовой стрелке, от 2 к 1 через 4 - на тот же угол против часовой стрелки. В результате

11.5.4. Формулировка теоремы о циркуляции
Пусть контур произвольной формы охватывает произвольное число токов. В этом случае теорема о циркуляции утверждает, что циркуляция вектора по некоторому (произвольному!) контуру равна алгебраической сумме токов, охватываемых контуром, умноженной на μ, т.е.

.

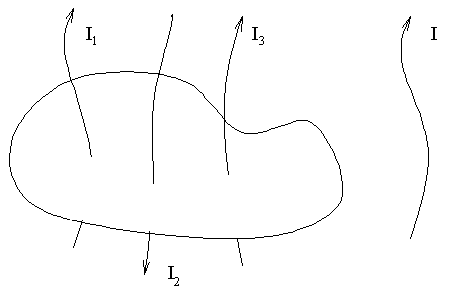

Например:

Ток I₄ в сумму не входит!

11.5.5. Применение теоремы о циркуляции для вычисления магнитного поля бесконечно длинного соленоида
Соленоид - провод, навитый на цилиндрический каркас. На один метр длины - n витков.

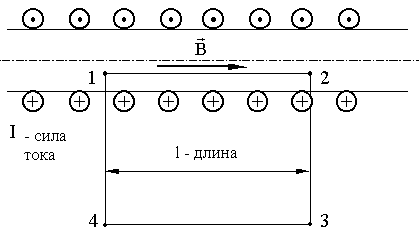

Выберем такой контур, как на рисунке, т.к. из соображений симметрии вектор может быть направлен только вдоль оси соленоида.
Тогда

.

1) В интервалах от точки 2 до точки 3 и от точки 4 до точки 1 стороне контура, значит В_l = 0.
2) Тогда:

.

3) Можно показать, что вне бесконечного соленоида B=0, т.е.

.

Значит:

,

т.к. внутри соленоида B = B_l = const, то

.

По теореме о циркуляции (11.5.4)

.

Откуда магнитное поле бесконечного соленоида:

.

Направлено вдоль оси соленоида, в соответствии с правилом правого винта.
