Формула линзы

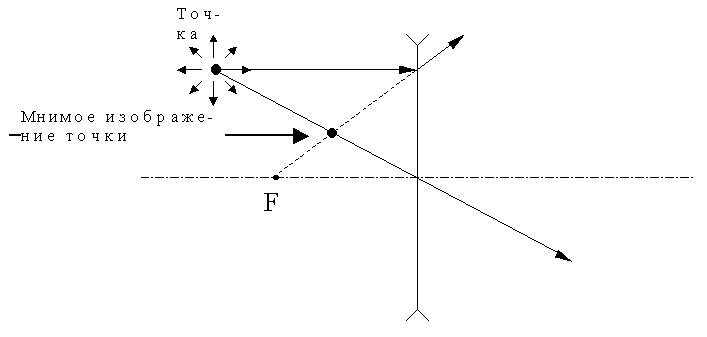

Пример построения изображения точки в рассеивающей линзе

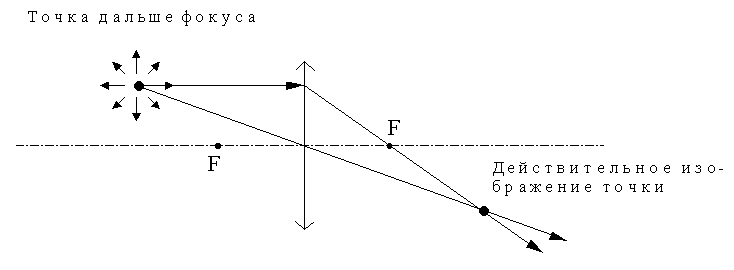

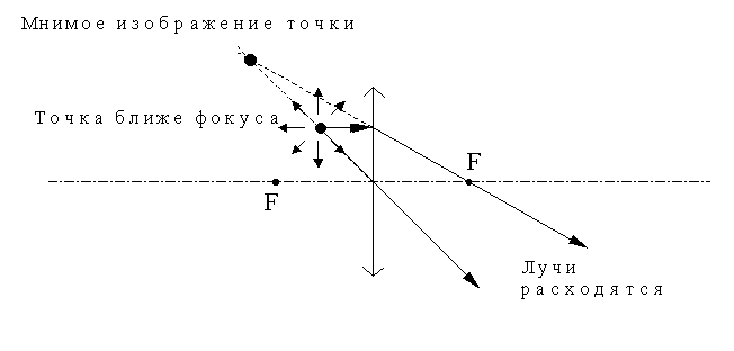

Примеры построения изображения точки в собирающей линзе

Построение изображения в линзах

Для построения изображения предмета необходимо построить изображение каждой его точки.

Для построения изображения точки достаточно найти точки пересечение двух любых лучей идущих из заданной точки.

Удобнее всего использовать в качестве одного из этих лучей луч, идущий через оптический центр, он идет через линзу не отклоняясь:

Другой удобный луч - идущий параллельно оптической оси. Он, преломляясь в линзе, проходит через фокус, если линза собирающая:

Если линза рассеивающая, то через фокус проходит продолжение луча:

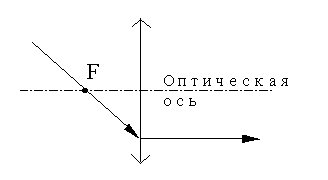

И, если луч шел через фокус собирающей линзы, то после преломления он пойдет параллельно оптической оси:

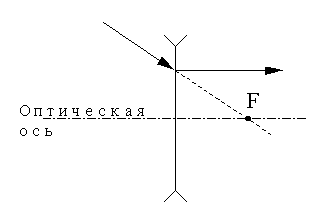

Для рассеивающей линзы параллельно оптической оси пойдет после преломления луч, продолжение которого проходит через фокус:

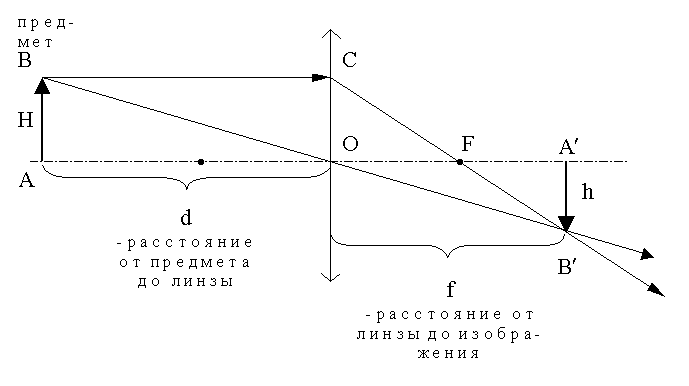

ΔABO подобен ΔA'B'O, значит:

.

ΔOCF подобен ΔA'B'F, значит:

, следовательно: ,

освободимся от знаменателя:

,

поделим на d f F, тогда:

,

или

,

откуда следует формула тонкой линзы:

.

Здесь d, f, F - алгебраические величины.
