Электромагниты постоянного и переменного тока




Электромагнитные механизмы аппаратов

Механическая стабилизация.

ЭЛЕМЕНТЫ МАГНИТНОЙ ЦЕПИ

Магнитопроводы.

В качестве материала магнитопроводов используют сталь и ее сплавы. Для электромагнитных систем применяют так называемые магнитомягкие материалы, обладающие узкой петлей гистерезиса и высокой магнитной проницаемостью. Эти материалы характеризуются кривой намагни­чивания, представляющей собой зависимость магнитной индукции от напряжен­ности магнитного поля.

Для постоянных магнитов применяют магнитотвердые материалы, обладаю­щие широкой петлей гистерезиса и малой магнитной проницаемостью.



Воздушные зазоры.

При расчете магнитной цепи необходимо определить проводимость воздушного зазора, прямо пропорциональную сечению объема, по которому проходит магнитный поток, и обратно пропорциональную длине зазора.

Для сравнительно простых форм полюсов проводимость воздушных зазоров может быть вычислена аналитически. Например, для полюсов МПТ при малом воздушном зазоре между ними и при параллельно идущих магнитных линиях:

(7-7)

Где

· s -сечение воздушного зазора;

· δ - его длина.

Намагниченный магнит подвергается перед установкой в аппарат ударам, сотрясениям, вибрациям в условиях, близких к ре­жиму работы. Намагниченный магнит подвергают действию внешних полей переменного знака, после чего магнит становится более устойчи­вым к воздействию внешних полей, к температурным и механическим воздей­ствиям.



начало





Электромагнитные механизмы применяются для приведения в действие мно­гих аппаратов.

Конструкции электромагнитов разнообразны, они могут быть классифицированы:



1 ) по способу действия:

удерживающие -для удержания тех или иных грузов или деталей (например, электромагнитные столы станков, электромагниты подъ­емных кранов и т. п.);

притягивающие - совершают определенную работу, притягивая свой якорь;



2) по способу включения:

с параллельной катушкой - ток в катушке опре­деляется параметрами самого электромагнита и напряжением сети;

с последовательной катушкой - катушка включается в силовую цепь, ток в катушке определяемся не параметрами электромагнита, а теми устройствами (машины, аппараты), в цепь, которых включена катушка;

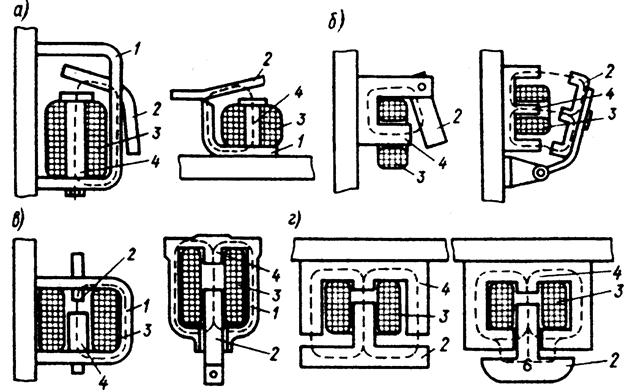

Рисунок 18 - Схемы электромагнитов: а, б - с поворотным якорем; в, г - с прямоходовым якорем

1 — скоба; 2 — якорь; 3 — катушка; 4 — сердечник



3) по роду тока:

постоянного тока - при параллельном включении ток в катушке зависит от сопротивления ее обмотки и приложенного напряжения, электромагнитная система работает при постоянной МДС;

переменного тока - при параллельном включении ток в катушке зависит от индуктивности системы, меняющейся обратно пропорционально воздушному зазору, электромагнитная система работает при постоянстве потокосцеплений;



4) по характеру движения якоря:

· поворотные - якорь поворачивается вокруг какой-то оси или опоры (рис, 18-, а и б);

· прямоходовые - якорь перемещается поступательно (рис. 18,в и г).
