Гашение электрической дуги воздушным дутьем

Этот способ гашения нашел широкое применение в выключателях переменного тока на высокое напряжение.

Дуга, образующаяся между контактами, обдувается вдоль или поперек потоком воздуха под определенным давлением. Перемещающийся с большой скоростью (приближающейся к звуковой) поток воздуха удаляет из зоны дуги нагретые ионизированные частицы, замещая их другими, охлажденными. Температура ствола дуги резко падает, особенно в момент прохождения тока через нуль. Одновременно происходит и механическое разрушение ствола дуги.

Основное влияние на процесс гашения оказывают давление и скорость истечения воздуха, собственная частота отключаемой цепи, расстояние между контактами, площадь выходного отверстия и направленность струи.

Как уже указывалось, с ростом давления падает степень ионизации, с ростом скорости увеличивается интенсивное охлаждение ствола дуги. Поэтому с ростом давления и скорости истечения потока воздуха повышаются интен­сивность гашения и отключающая способность дугогасительного устройства

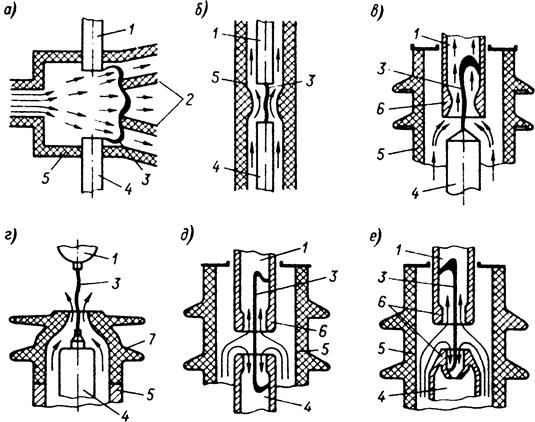

Рисунок 27 - Схемы камер с воздушным дутьем:

а — поперечное дутье; б - продольное одно­стороннее в горловине камеры; б —продольное одностороннее через соплообразный контакт; г - продольное одностороннее через изоляционное сопло; д, е — продольное двустороннее через соплообразные контакты

1-неподвижный контакт; 2 - изоляционные перегородки; 3-дуга; 4 - подвижный контакт; 5 -кор­пус камеры; 6 металлическос сопло; 7 — изоляционное сопло

Расстояние между контактами существенно сказывается на процессе га­шения. Казалось, что увеличение расстояния между контактами должно улучшать условия гашения. В действительности для каждого значения давления сущест­вует оптимальное расстояние между контактами, при котором обеспечиваются наилучшее гашение и максимальная отключающая способность. Уменьшение, как и увеличение, этого расстояния ухудшает гашение. При этом весьма часто оптимальное по условиям гашения расстояние между контактами оказывается меньше требуемого по условиям электрической прочности, и после гашения дуги во избежание пробоя промежутка необходимо принять меры к доведению расстоя­ния между контактами до значения» определяемого требованиями электрической прочности. Это достигается перемещением дополнительных, последовательно включенных контактов, применением многократного разрыва, где каждый разрыв имеет расстояние между контактами оптимальное по условиям гашения, а суммарное расстояние всех разрывов обеспечивает электрическую прочность; применением отделителей и другими способами.
