Разъединители

Разъединители - аппараты, предназначенные для включения и отключения участков электрических цепей под напряжением при отсутствии нагрузочного тока [3]. Они применяются во всех высоковольтных установках для обеспечения види­мого разрыва при отключении какого-либо участка цепи, а также для производства переключений и набора нужной схемы. Все операции с разъединителями, как пра­вило, выполняются при обесточенных цепях.

Кроме того, разъединители наружной установки рассчитываются на возмож­ность разрыва посредством их ножей зарядных токов воздушных и кабельных ли­ний, а также токов холостого хода силовых трансформаторов и токов небольших нагрузок; поэтому их контакты часто снабжаются дугогасительными рогами.

Отличительной чертой разъединителей, а также отделителей и короткозамы-кателей в сравнении с выключателями является Отсутствие дугогасительных устройств.

Разъединители строятся для внутренней и для наружной установки на всю шкалу токов и напряжений. Они могут выполняться как трехполюсными на общей раме (обычно при напряжениях до 35 кВ), так и однополюсными при более высо­ких напряжениях. Последнее обусловлено тем, что при напряжениях свыше 35 кВ требуемые расстояния между фазами достаточно велики и общая рама получается чрез­вычайно громоздкой и тя­желой.

Полюс разъединителя независимо от разнообразия конструкций состоит из не­подвижного и подвижного (ножа) контактов, укреплен­ных на соответствующих изоляторах, опорной плиты или рамы и привода.

Основным элементом разъединителя являются ею контакты. Они должны на­дежно работать при номи­нальном режиме, а также при перегрузках и сквозных токах короткого замыкания. В разъединителях применяют высокие контактные нажатия. При больших токах кон­такты выполняют из несколь­ких (до восьми) параллель­ных пластин. Применяют пластины прямоугольного, швеллерного и круглого сечений. Для обеспечения высокой электродинамической устойчивости широко используют электромагнит­ные и электродинамические компенсаторы (часто говорят «замки»).

Разъединители могут иметь приводы:

· ручной - оперативную штангу,

· ры­чажный или штурвальный

· двигательный - электрический, пневматический или гидравлический.

Во избежание ошибочных действий, т. е. размыкания под током, что может привести к крупным авариям и несчастным случаям, разъединитель всегда бло­кируется с выключателем. Блокировка допускает оперирование разъединителем только при отключенном выключателе. По исполнению блокировка может быть механической, механически-замковой, электромагнитно-замковой или другой.

Конструктивное различие между отдельными типами разъединителей состоит, прежде всего, в характере движении, подвижного контакта (ножа).

По этому при­знаку различают разъединители

· вертикально-поворотного (врубного)

· горизонтально-поворотного типов с вра­щением ножа в плоскости, параллельной или перпендикулярной осям поддержи­вающих изоляторов данного полюса соответственно;

· качающегося типа с вращением ножа, совместно поддерживающим его изоля­тором в плоскости, параллельной осям поддерживающих изоляторов данного полюса;

· с прямолинейным движением вдоль размыкаемого промежутка либо только ножа, либо ножа совместно с изолятором (катящегося типа);

· со складывающимся ножом,

· со сложным движением (поворот и складывание)

· подвесного типа с перемещением ножа вместе с поддерживающими изолято­рами в плоскости, параллельной осям неподвижных подвесных изоляторов.

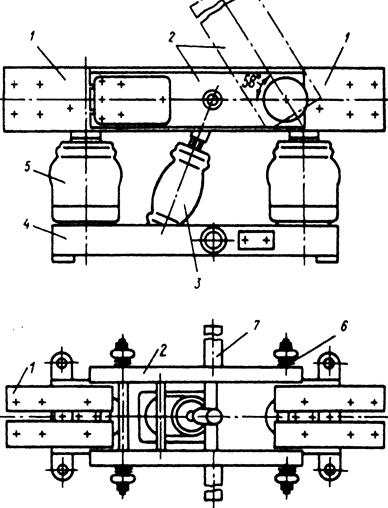

Пример исполнения разъединители внутренней установки приведен на рис. 42. Полюс разъединителя состоит из неподвижных контактов 1, укрепленных на опорных изоляторах 5. Неподвижные контакты охватываются подвижным кон­тактом 2. состоящим из двух ножей. Контактное нажатие создается пружинами 6. Компенсация электродинамических сил в контактах происходит за счет одинаково направленных токов в подвижных ножах. Привод контактов осуществляется через приводной вал 7, соответствующие рычаги и тяговый изолятор 3. Собирается разъединитель на раме 4.

Рисунок 42 - Разъединитель внут­ренней установки
