Компенсационный стабилизатор на одном триоде

Принцип действия компенсационного стабилизатора

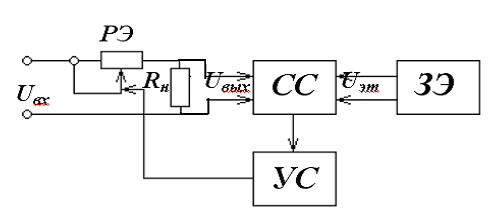

К омпенсационный стабилизатор я вляется системой автоматического регулирования напряжения. Его функциональная схема имеет вид:

РЭ – регулирующий элемент.

УС – усилитель.

СС – схема сравнения.

ЗЭ – задающий элемент.

U_вх – входное напряжение, передается на выход (R_н) через последовательно включенное сопротивление регулирующего элемента.

U_вых - подаётся на один из входов схемы сравнения, на второй вход подаётся U_{эталонное} (напряжение постоянное по величине) с задающего элемента (ЗЭ). СС непрерывно сравнивает эти две величины и если между ними под влиянием дестабилизирующих факторов возникает разница, то на выходе СС вырабатывается сигнал рассогласования, который поступает на усилитель (усиливается) и воздействует на регулирующий элемент (РЭ) изменяя его сопротивление, таким образом, чтобы сигнал рассогласования уменьшился до 0.

Рассмотрим пример: предположим, что U_вх увеличится, начнёт увеличиваться U_вых, возникает сигнал рассогласования, который заставит увеличитсясопротивление РЭ, сопротивление на выходе станет эталонным. Таким образом, влияние дестабилизирующих факторов компенсируется изменением сопротивления РЭ.

Простейшим компенсационным стабилизатором является эмиттерный повторитель на базу которого подается эталонное напряжение.

В данной схеме регулирующем элементом (РЭ) является сопротивление эмиттер коллектор, в качестве задающего элемента (ЗЭ) служит аккумуляторная батарея АБ. Схемой сравнения является сопротивление база эмиттер.

В этой схеме U_вых = U_б = U_аб, если напряжение U_вх уменьшится, то начинает уменьшаться потенциал на эмиттере, разница потенциалов база эмиттер увеличивается и триод начинает открываться.

Схема не используется в практике, т. к. АБ в качестве ЗЭ дорого.

В качестве ЗЭ применяется параметрический стабилизатор на кремниевом стабилитроне.

Схема имеет вид:

U_вых @ U_б = U_ст

R_б – линейный элемент.

КС – нелинейный элемент.

Компенсационный стабилизатор по сравнению с параметрическим позволяет получить на нагрузке ток в раз больше. - коэффициент усиления по току.

Для получения больших мощностей и токов в нагрузке в качестве регулирующего элемента применяется составной триод.
