Виды и режимы работы аккумуляторных батарей АБ и выпрямительных устройств ВУ с нагрузкой.

Существует три вида работы АБ и ВУ с нагрузкой:

1. Заряд-разряд.

2. Непрерывная буферная работа.

3. Периодическая буферная работа.

Виды работы выбираются от надёжности внешнего энергоснабжения.

При этом виде работы применяется две АБ большой ёмкости. Одна АБ разряжается на нагрузку, а вторая заряжается, через сутки они меняются местами. Этот вид применяется при недостаточно надёжном энергоснабжении, когда перерыв в подаче электроэнергии составляет несколько часов.

Этот способ имеет недостатки:

1) Необходимо ежедневное наличие обслуживаемого персонала.

2) Мал срок службы АБ, т.к. они работают по полному циклу заряд – разряд.

3) Мал КПД всей установки, т.к. он равен КПД выпрямительного устройства умноженного на КПД отдачи АБ.

ВУ, АБ и нагрузка включены постоянно (непрерывно) в буфер.

Непрерывная буферная работа в зависимости от типа применяемых устройств (ВУ) может иметь 3 режима:

· Режим среднего тока.

· Режим импульсного подзаряда.

· Режим непрерывного подзаряда.

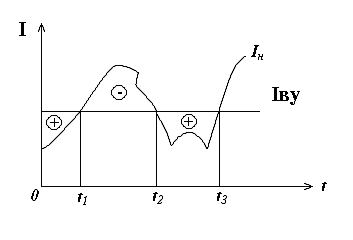

Применяется ВУ, которое вырабатывает средний ток, величина которого не зависит от величины тока нагрузки.

В случае если ток нагрузки I_н будет больше I_ву ( I_н > I_ву ), то I_аб = I_н – I_ву (разряд АБ).

Если I_н < I_ву, то I_аб = I_ву - I_н (заряд АБ).

Величина среднего тока выбирается из условия, чтобы количество электрической энергии, отдаваемое ВУ за сутки, равнялось количеству электрической энергии отдаваемой в нагрузку за сутки + количество электрической энергии для компенсации потерь в аккумуляторе (саморазряд).

Очевидно, что для того чтобы I_ву = const необходимо иметь очень большое внутреннее сопротивление.
