Активный фильтр типа ФК

Активные фильтры (транзисторные фильтры)

Активные фильтры имеют вместо индуктивности полупроводниковый триод, который может иметь различную конфигурацию подключения по отношению к нагрузке. В зависимости от этого различают три типа активных фильтров: ФК, ФЭ и ФШ.

Принцип действия этой схемы основан на свойстве триода, который может поддерживать постоянный ток коллектора при различном напряжении питания, если .

является фильтром с высоким коэффициентом сглаживания, поэтому напряжение на базе, а также ток базы будут без пульсаций, т.е. и равен одному из токов (например ).

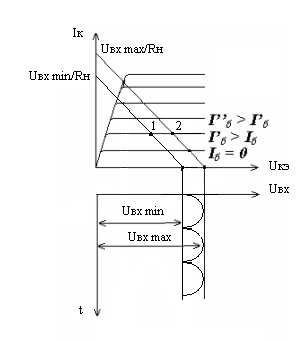

При изменении напряжения питания от до , рабочая точка триода перемещается по участку 1-2. При этом и напряжение .

Данная схема имеет высокое внутреннее сопротивление, поэтому, как видно из формулы, при изменении будет изменяться величина , что является её недостатком (т.е. схема работает при постоянной нагрузке).
